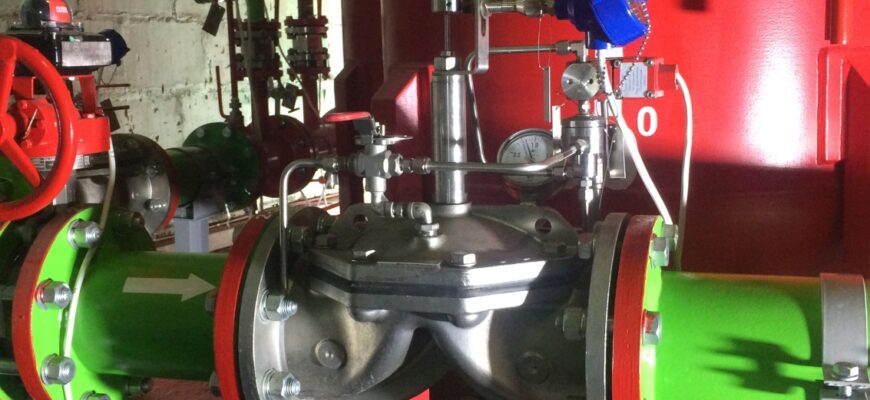

Добрый день посетители и подписчики блога и в этой статье проведем обзор дренчерных клапанов пожаротушения.
Вы не «ослышались» именно клапанов, так как на данный момент существуют как разные производители этого противопожарного «девайса», так и разное его исполнение.
Производители дренчерных клапанов
Рассмотрим основных производителей оборудования.
Их не много, данное выпускаемое противопожарное оборудование довольно специфичное и запускать отдельно линейку для производства у «общепромовских» производителей не выгодно,
так как ко всему прочему, дренчерные противопожарные клапана помимо того, должны иметь в своем составе кроме «общепромовских» сертификатов, еще и противопожарные.
К сертификатам ПБ по 123 ФЗ или с введением нового стандарта ТР ЕАЭС 043 в протоколах испытаниях , указывается ГОСТ Р 51052-2002 «Узлы управления».
Согласно п.10 «Методы испытаний», перечислены все параметры которым должны соответствовать дренчерные клапана, так как согласно п. 3.1.1 этого же ГОСТа дренчерные клапана являются узлами управления.
Из Российских производителей данный вид оборудования выпускает лишь ЗАО «Спецавтоматика».
Так же можно отметить компании которые продают оборудование в России, это торговые дома «МСС», «СпецПожТехника», «АПС», «Viking».
Из вышеперечисленных компаний, линейка клапанов у первых трех одинаковая, компания «МСС» является партнером двух других компаний.
«Viking» является иностранной фирмой продает собственное оборудование и под заказ, имеет представительство в России.
Аналогом «Viking» является Российская компания «Огнеборец». Фирмы представляют оборудование Европейских и Израильских производителей.
Это компании » TYCO», «Dinarm»,»Raphael», Chang Der», ‘Dinansi», «Dorot».
В нашем небольшом обзоре рассмотрим дренчерные клапана без конкретной привязке к производителю, так как устройство у всех клапанов практически одинаково и отличие есть только в габаритных размерах и в самой обвязки клапанов.
Технические параметры дренчерных клапанов пожаротушения.
| Максимальное рабочее давление, МПа | 1,6 |
| Монтажное положение | Вертикальное или горизонтальное |
| Условный проход DN, мм | 250 |
| Рабочая температура, °С | от плюс 4 до плюс 70 |
| Время срабатывания, с, не более | 2* |
| Установленный ресурс, циклов | 700000** |
| Средняя наработка на отказ, циклов | 300000** |
| Номинальное напряжение соленоидного клапана, В | 24 |
| Присоединение к трубопроводу | межфланцевое |
| Покрытие | Корпус – RAL 3000 |
| Масса, кг, не более | 97 |
| Средний срок эксплуатации, лет | 15** |
* — Фактическое время срабатывания клапана зависит от диаметра клапана и рабочего давления
** — Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований эксплуатационной документации

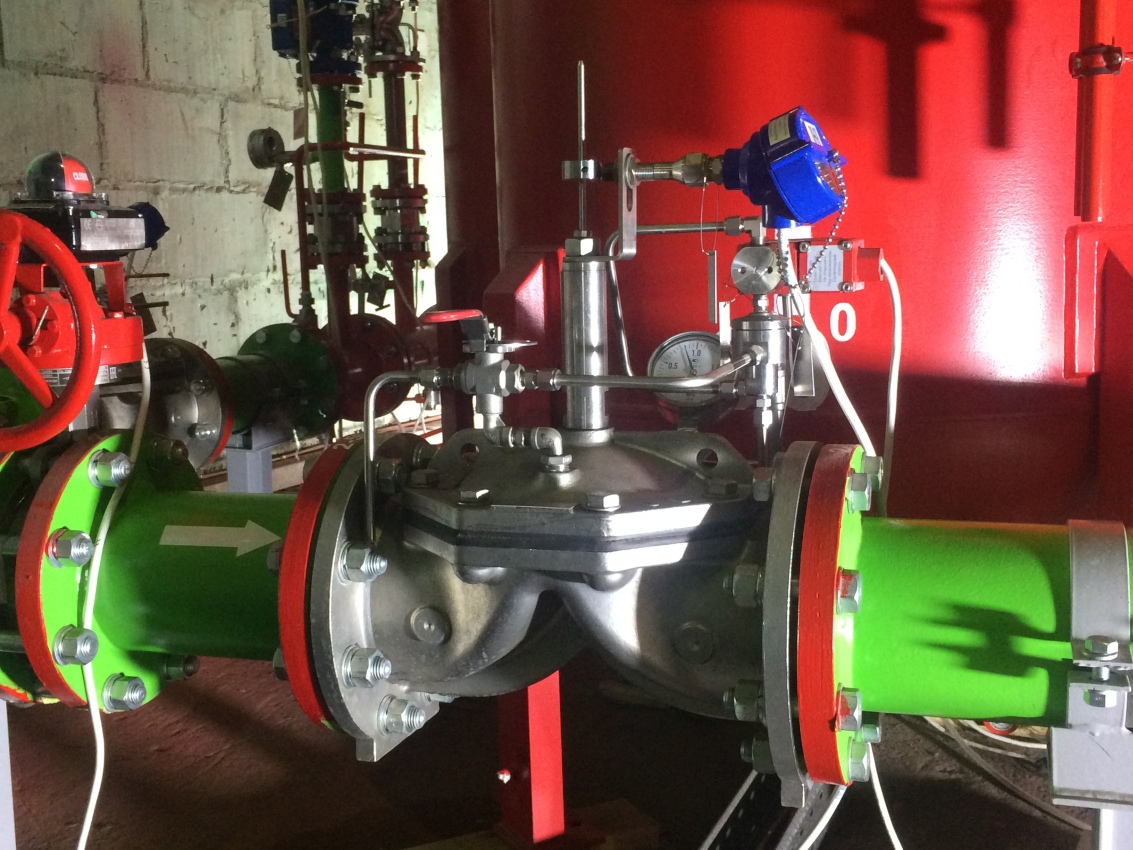

Принцип действия
Приводится в действие давлением жидкости в линии или давлением от внешнего гидравлического или пневматического источника.
Управляется электрическим сигналом 24В.
Узел управления дренчерный имеет выпускную, впускную и заливную (верхнюю) камеры. Впускная и выпускная камеры отделены от заливной камеры тарелкой и мембраной.
В рабочем состоянии:
Давление системы подается к заливной камере через линию заполнения верхней камеры с ограничителем, оборудованную обратным клапаном.
Давление воды в системе в заливной камере удерживает тарелку и мембрану на седле клапана.
Тарелка и мембрана отделяет впускную камеру от выпускной, тем самым, сохраняя выпускную камеру и трубопровод сухими.
При пожаре:
При поступления сигнала о пожаре на контроллер, выдается сигнал электрического импульса на
срабатывание (открытие) соленоидного клапана, открываются проходные каналы и жидкость сливается из верхней камеры в дренаж.
В верхней камере давление снижается.
Давление воды в системе во впускной камере отжимает мембрану от седла клапана позволяя жидкости проходить через выпускную камеру в сухотруб.

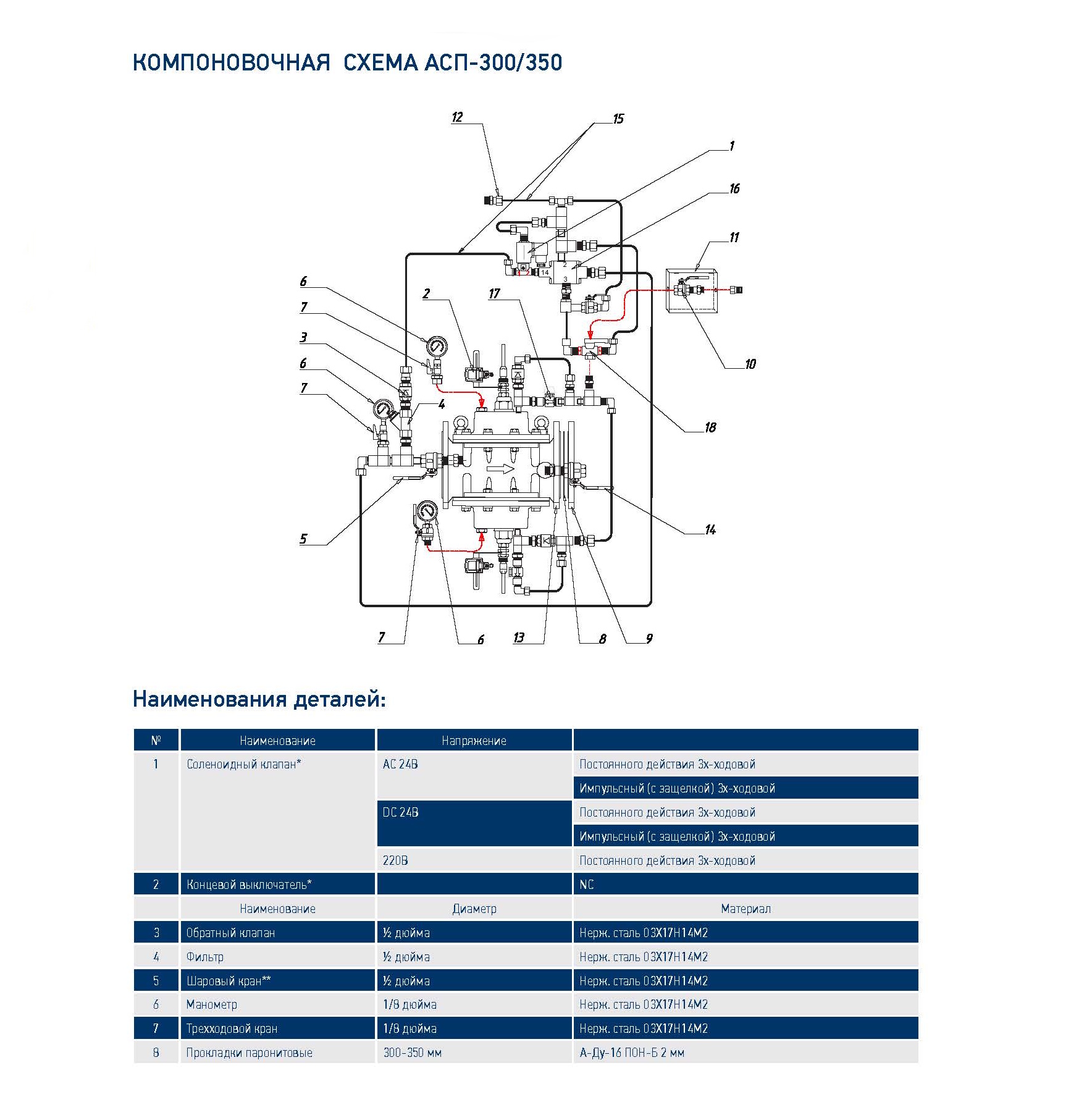

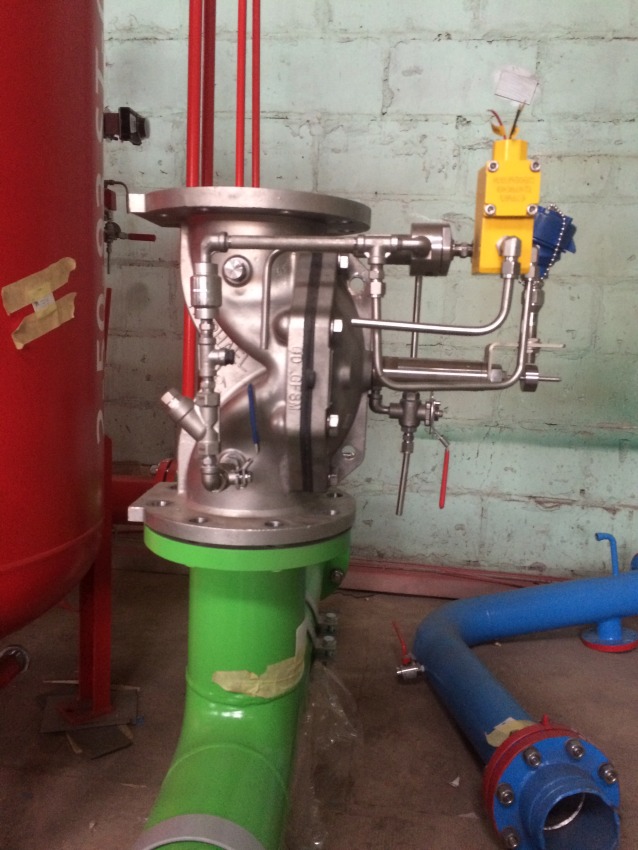

Устройство узла управления дренчерного
Основным элементом узла управления дренчерного является клапан мембранного тира.
Клапан является запорным устройством, предназначенным для пуска огнетушащего вещества в противопожарный водопровод.

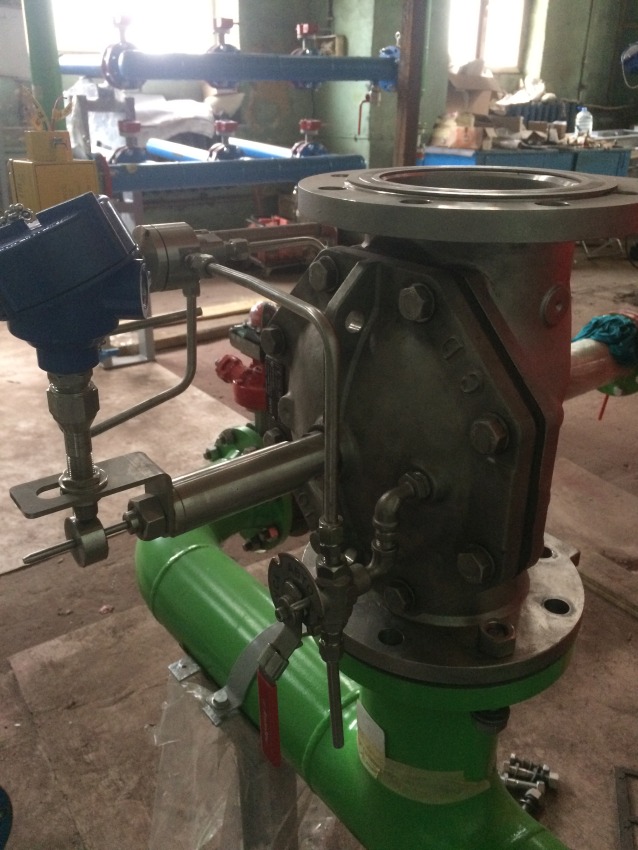

Соленоидный клапан 1 предназначен для автоматической активации узла управления.
Концевой выключатель 2 предназначен для указания положения дренчерного клапана после активации системы пожаротушения (открыто/закрыто).
Обратный клапан 3 препятствует сбросу давления в рабочей камере при падении давления в подводящем трубопроводе.
Фильтр 4 препятствует засорению рабочих органов узла управления и обвязки инородными телами.
Шаровый кран 5 предназначен для контроля системы при техническом обслуживании
Манометры 6 предназначены для контроля давления в системе.
Трехходовые краны 7 предназначены для отключения манометров при ТО.
Кран аварийного ручного спуска предназначен для ручного пуска узла управления в рабочем режиме в случае отказа пускового устройства.
Дренажный кран 14 предназначен для сброса рабочей среды из выходной камеры в дренаж.
Что запомнить

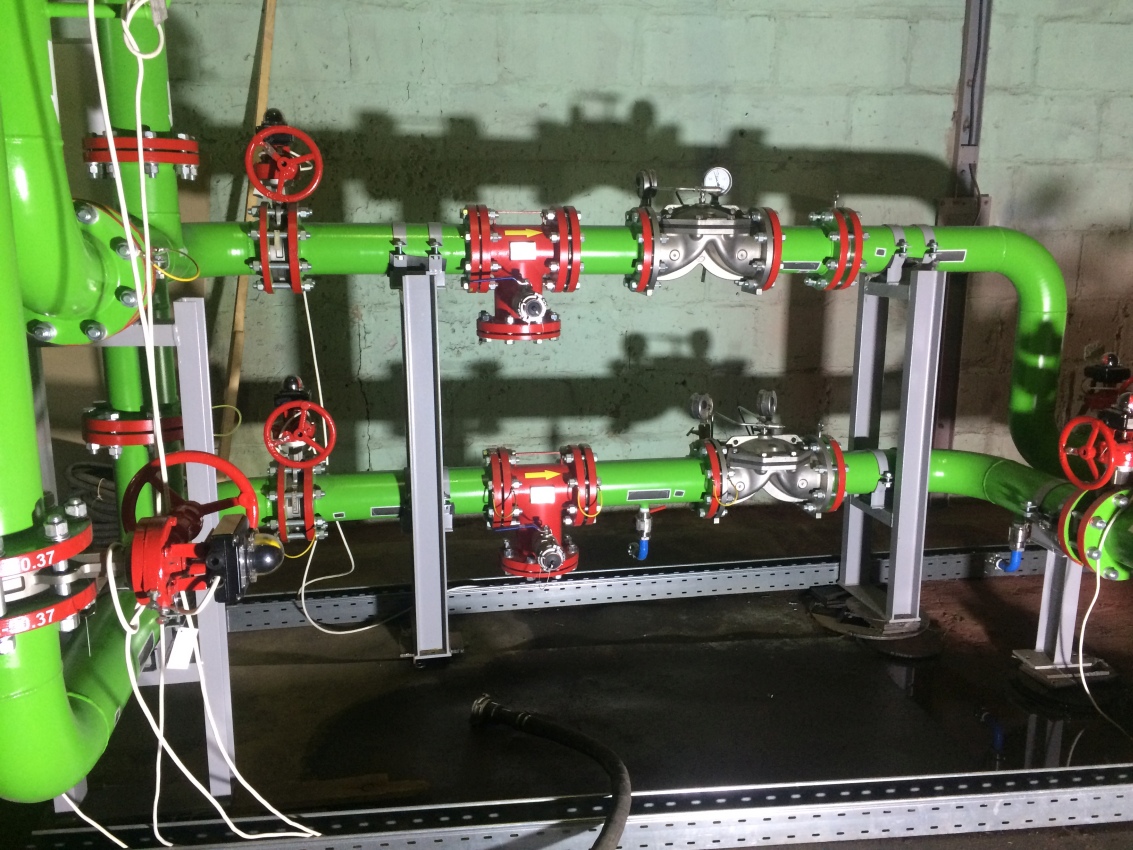

В заключении можно так же отметить, что дренчерные клапана (узлы управления), так же делятся по назначению.
Узел управления дренчерный для пеноконцентрата устанавливается непосредственно в обвязку бака хранения пеноконцентрата и предназначен для предотвращения подачи концентрата пенообразователя из бака в пеносмеситель.
Он активируется от побуждающих устройств пожарной сигнализации.

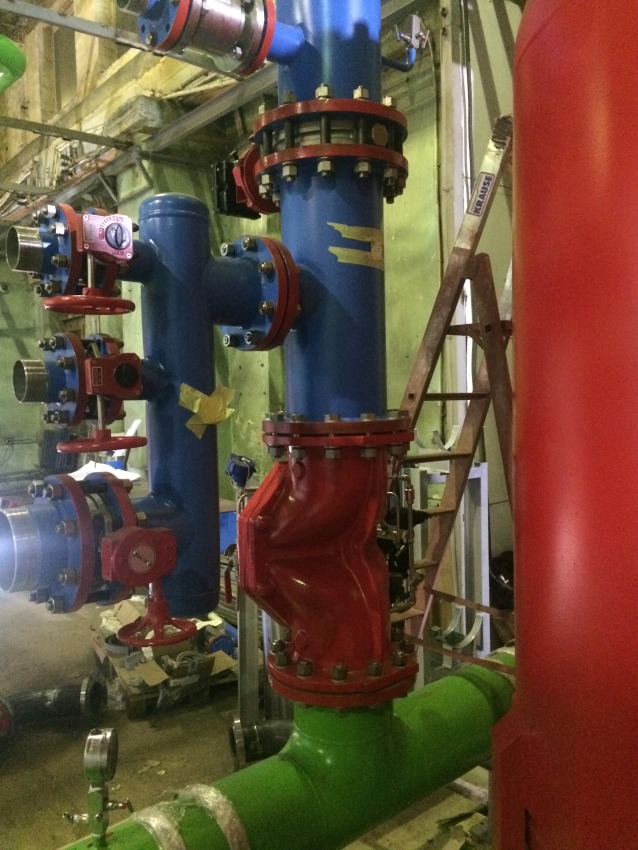

- Дренчерные узлы управления предназначенные для быстрого открытия/закрытия как основных, так и резервных трубопроводов, приводятся в действие давлением жидкости в трубопроводе и управляються электрическим сигналом малой мощности.
Могут использоваться в качестве электрозадвижек.
- Узел управления дренчерный предназначенный для работы в установках пенного пожаротушения , выполняет контроль состояния и проверку работоспособности установок в процессе эксплуатации.
Узел управления приводиться в действие давлением жидкости в трубопроводе.
Предотвращает подачу воды в сухотрубы системы пожаротушения до поступления сигнала от устройств, активирующих систему.
Вышеперечисленные дренчерные узлы управления имеют разное обозначение у каждого производителя, при выборе оборудования необходимо дополнительно руководствоваться СП 5.13130.2009, ГОСТ Р 51052-2002.
Выбор конфигурации узла управления осуществляется согласно номенклатуры производителя.
