Автоматизация дренчерных клапанов, контроль линии связи

Контроль линии связи — термин, который всё чаще звучит в обсуждениях систем противопожарной защиты, особенно когда речь заходит о надёжности автоматики. Прежде всего разберёмся как устроена автоматика дренчерного клапана. Одновременно рассмотрим аналогии в автоматизации огнезащитных и дымоудаляющих клапанов особенно уделив внимание принципам контроля линии связи. Ключевому элементу без промедления гарантирующему своевременное и точное срабатывание всей системы в экстренной ситуации.

Контроль линий связи для цепи системы противопожарной защиты СПЗ

Прежде чем перейти к вопросу об автоматизации, разберёмся из каких элементов состоит дренчерный клапан. Технологическая часть дренчерного клапана рассмотрена в статье “Дренчерный клапан виды и обзор”. В то же время электрическая (или КИП) часть включает соленоиды и концевые выключатели.

Кроме того, для контроля давления используют местные манометры. Из чего состоит клапан дымоудаления описано тут: “Клапан дымоудаления, требования и виды”. Принцип действия и конструкция огнезащитного клапана описана здесь: “Огнезащитный, огнезадерживающий или противопожарный клапан”.

Стоит отметить, что принцип действия «электрики» в клапанах дымоудаления аналогичен таковому в дренчерных клапанах. Отмечу, что в клапанах дымоудаления, так же как и в дренчерных клапанах, принцип действия “электрики” одинаков.

Таким образом на приводное устройство подаётся напряжение в результате оно приводит в действие заслонку. В случае с дренчером соленоид толкает диафрагму вверх, открывая проход для жидкости.

Схема подключения дренчерного клапана

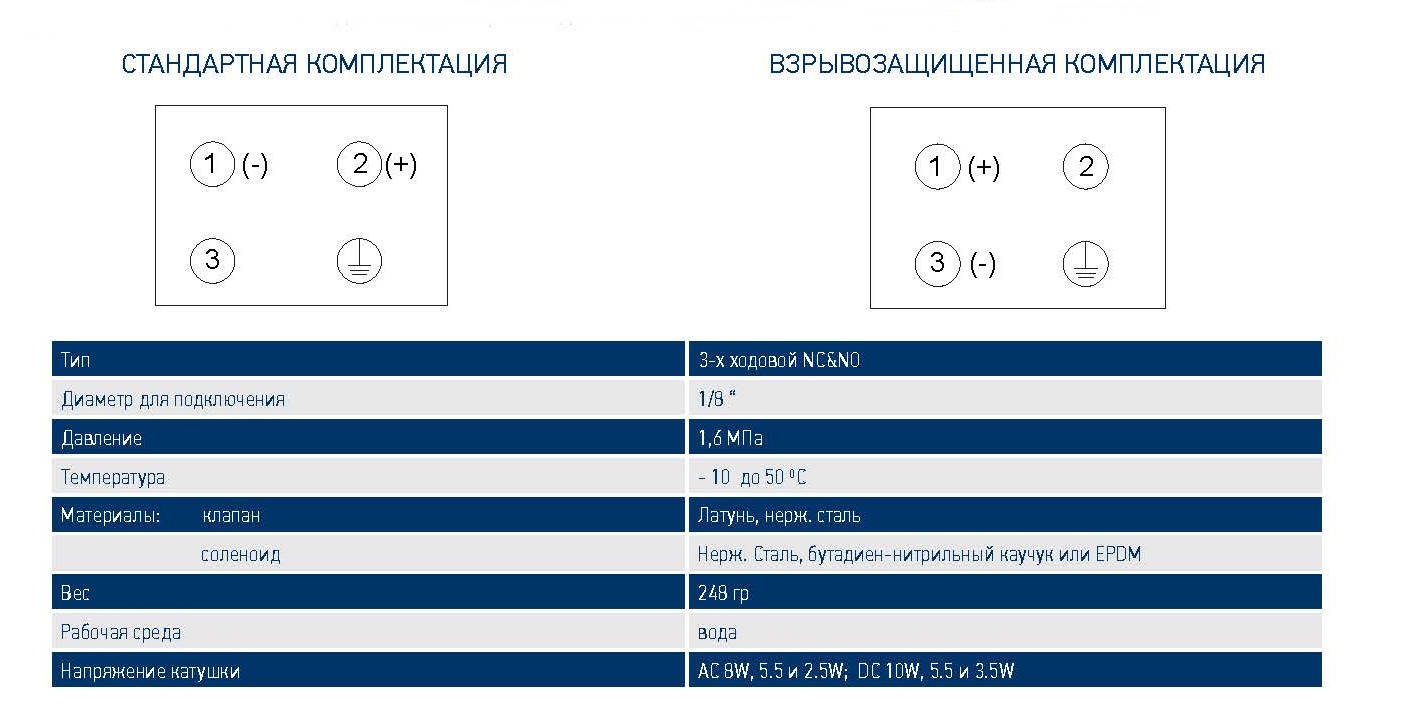

Подключение соленоида в дренчерном клапане

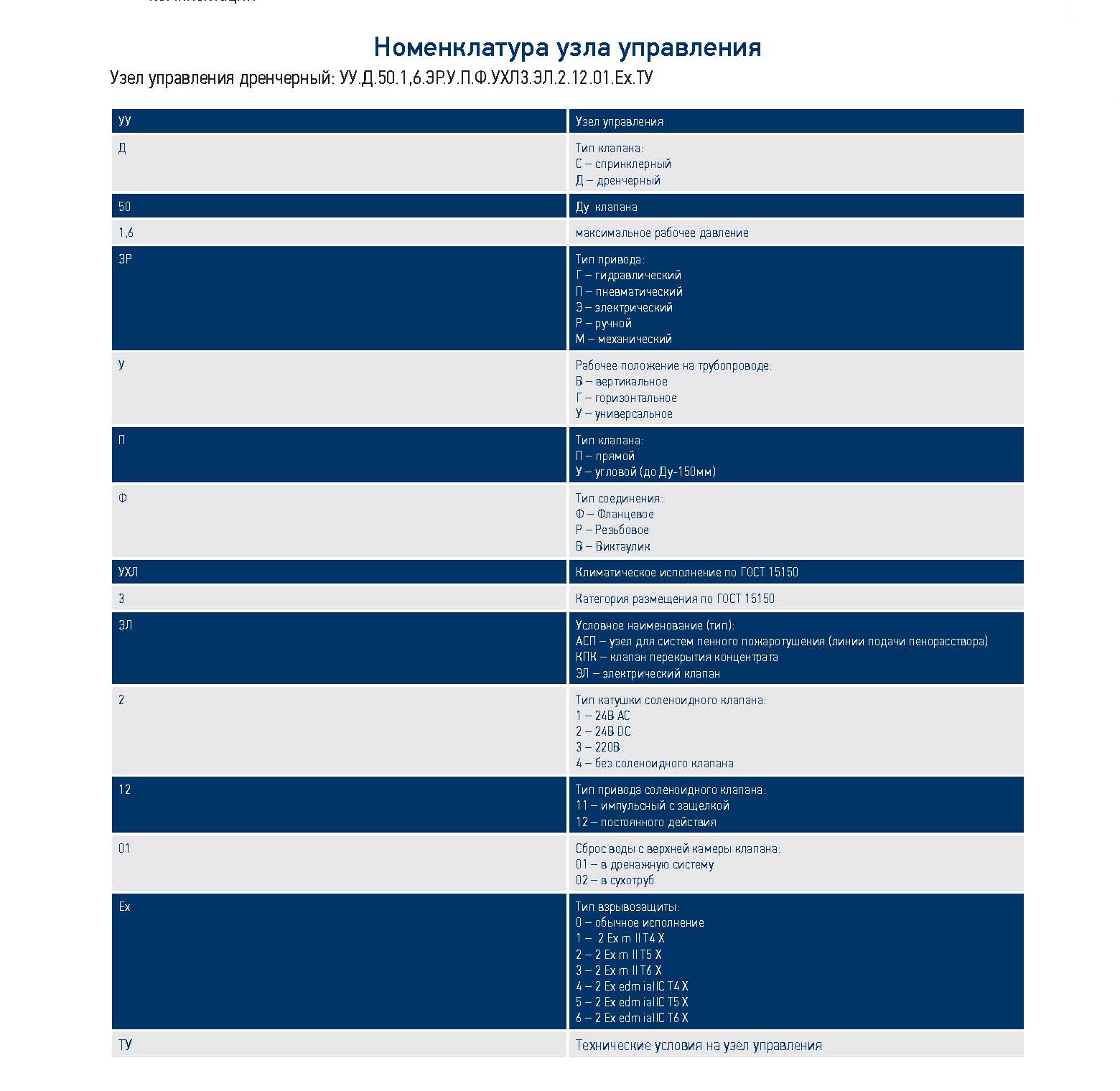

Соленоидный клапан предназначен для активации системы пожаротушения. Возможно два исполнения соленоидного клапана:

• 3-х ходовой постоянного действия;
• 3-х ходовой импульсного действия (с защелкой).

Соленоидный клапан постоянного действия:

• при поступлении электрического тока на соленоидный клапан происходит автоматическое открытие узла управления.

В результате при снятии напряжения с соленоидного клапана, происходит автоматическое закрытие узла управления.

Соленоидный клапан импульсного действия:

• при поступлении импульса электрического тока на управляющий соленоидный клапан происходит автоматическое открытие узла управления.

При поступлении повторного импульса электрического тока на соленоидный клапан происходит автоматическое закрытие узла управления.

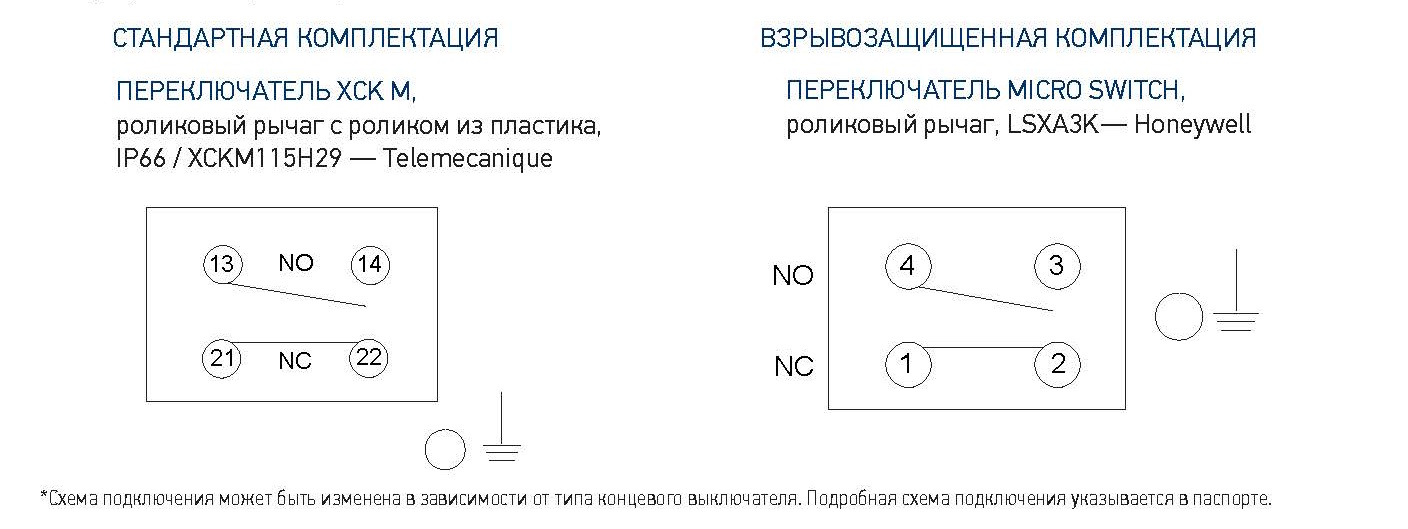

Подключение концевого выключателя дренчерного клапана

В данный момент концевой выключатель, прежде всего, служит для фиксации положения дренчерного клапана после активации системы пожаротушения (открыто/закрыто). Причём эта информация критически важна для оперативного контроля состояния узла, поскольку позволяет однозначно определить, произошло ли фактическое срабатывание клапана. Кроме того, сигнал от выключателя задействуется в алгоритмах автоматики.

Положения концевого выключателя дренчерного клапана

Концевой выключатель дренчерного клапана имеет 2 (два) положения:

• нормально закрытый
• нормально открытый

Тип подключения NO – нормально открытый:

• подключение к контактам 13-14 в стандартной комплектации, подключение к контактам 4-3 во взрывозащищенной комплектации

Тип подключения NC нормально закрытый:

• подключение к контактам 21-22 в стандартной комплектации, подключение к контактам 1-2 во взрывозащищенной комплектации

Контроль линии связи для цепи системы противопожарной защиты СПЗ и нормы

В частности при подключении этих устройств нужно предусмотреть контроль цепи на линиях питания. Однако здесь возникает недоразумение. Дело в том, что помимо соленоидов и приводов в клапанах предусмотрены концевые выключатели. Они ограничивают работу механизмов открытия. В частности проектировщики путают концевые выключатели с контролем цепи. При этом они ссылаются на ГОСТ Р 53325-2012, п. 7.4.1 “ППУ должны обеспечивать выполнение следующих функций”, утверждая, что требование выполняется.

• Очевидно что шкаф автоматики регистрирует отработку клапанов КПУ (дренчерных клапанов) с учетом отображения (индикаторные лампы) на двери шкафа.
• СП 485.1311500.2020 и ГОСТ Р 53325-2012 не требует выводить сигналы состояния исполнительных устройств на пост дежурства.
• СП 485.1311500.2020 требует организацию передачи сигнала неисправности на пост управления. Непосредственно сигнал «Авария» от шкафа КПУ передается на ВУ (выносное устройство).

Итак, согласно ГОСТ Р 53325-2012, п. 7.4.1, ППУ должны обеспечивать следующие функции:

• прием электрических сигналов от технических средств, формирующих стартовый сигнал запуска ППУ;
•  прием сигналов от устройств регистрации срабатывания систем противопожарной защиты и иных технических средств (при их наличии в управляемой системе), оказывающих влияние на алгоритм функционирования прибора;
• автоматический контроль исправности линий связи (для проводных – на обрыв и короткое замыкание, для радиоканальных, оптико-волоконных и цифровых линий связи – на пропадание связи);
• с техническими средствами, предназначенными для формирования стартового сигнала, в том числе ППКП;
• с исполнительными устройствами систем противопожарной защиты (оповещатели, информационные табло, электроклапаны, пиропатроны, насосы, вентиляторы, электромоторы и т.д.);
• с техническими средствами, регистрирующими срабатывание средств противопожарной защиты;
• время с момента возникновения неисправности до перехода в режим “Неисправность” в действительности должно быть не более 100 с (для радиоканальных линий связи – 300 с).

Контроль линии связи для цепи СПЗи ПНР

На строительных объектах при индивидуальных испытаниях прежде всего проверяют линии связи на обрыв и короткое замыкание. Поскольку это позволяет подтвердить целостность и работоспособность электрических цепей.

Затем полученные данные анализируются на соответствие проектным параметрам. После чего результаты обязательно заносятся в протокол контурного тестирования. Несомненно обеспечивая документальное подтверждение выполнения требований нормативных документов.

Протокол — неотъемлемая часть исполнительной документации: прежде всего он подтверждает соответствие системы нормам, а значит, служит доказательной базой при приёмке. При этом его юридическая сила возможна только при соблюдении установленных правил — поэтому оформление проводят с обязательным указанием реквизитов и подписей ответственных лиц.

Отображение сигналов пожарной автоматики в помещение к круглосуточным пребыванием

Кроме того, согласно СП 484.1311500.2020, пункт 5.3, в помещение с круглосуточным пребыванием дежурного персонала (пожарный пост) должно обеспечиваться отображение сигналов о срабатывании и неисправностях системы пожарной автоматики. При этом отказ в одной части объекта не должен препятствовать приёму информации с других участков.

Ранее по СП 5.13130.2009 (п. 14.4) это требование формулировалось более прямо. В данном случае извещения о пожаре, неисправностях и состоянии линий управления необходимо было выводить непосредственно в дежурное помещение. Аналогично в новых нормах этот принцип сохранён. Но реализуется через требования к устойчивости и распределённой архитектуре СПА. Прежде всего с акцентом на непрерывность контроля.

Во всяком случае недоразумение состоит в том, что некоторые специалисты не учитывают что противодымная защита относится к устройствам противопожарной защиты. Они ссылаются на статью 83, п. 4 («Требования к системам автоматического пожаротушения и системам пожарной сигнализации»). Однако в главе 14 «Системы противопожарной защиты (СПЗ)», статья 56 «Системы противодымной защиты» прямо указано, что система противодымной защиты относится к СПЗ. Технически контроль устройства СПЗ можно реализовать с помощью оборудования российских и зарубежных производителей, сертифицированного по ФЗ-123 или по ТР ЕАЭС 043.
