Монтаж, техническое обслуживание и испытание систем внутреннего противопожарного водопровода

В современном строительстве и эксплуатации зданий особое внимание уделяется системам противопожарной безопасности, в том числе внутреннему противопожарному водопроводу (ВПВ). Ключевым исполнительным элементом этой системы является пожарный кран, так как именно он служит точкой доступа для ручного тушения огня. Эта система обеспечивает подачу огнетушащего вещества к пожарным кранам и является ключевым элементом для эффективного тушения пожаров.

Обзор нормативных требований к внутреннему противопожарному водопроводу (ГОСТ, СП, ФЗ)

Вопросы, касающиеся внутреннего противопожарного водопровода, тесно взаимосвязаны с принципами организации водяного пожаротушения. Сегодня эти инженерные системы фактически функционируют как единый комплекс. Их монтаж, техническое обслуживание и испытание пожарных кранов, регулируются рядом нормативных документов, которые определяют требования к проектированию, монтажу, эксплуатации и проверке работоспособности.

Согласно данным масштабного исследования, проведённого в 2008–2009 годах в РФ, свыше 95 % объектов (по уточнённым данным — 96 %) имели неработоспособные системы внутреннего противопожарного водопровода (ВПВ) уже на момент ввода в эксплуатацию. Причины такой ситуации разнообразны — их мы детально разберём далее.

Частичное решение выявленных проблем обеспечил новый свод правил № 10: он ввёл дополнительные технические требования, устраняющие ключевые недостатки систем ВПВ. Зачем специалистам по обслуживанию ВПВ знать своды правил? Ответ содержится в ГОСТ Р 59643-2021 : перед монтажом системы организация обязана изучить рабочую документацию. Если в ней обнаружены ошибки, монтажная компания должна уведомить об этом заказчика.

Основополагающим нормативным документом в данной области является ГОСТ Р 59643-2021, который представляет собой руководство по проектированию, монтажу, техническому обслуживанию, ремонту и методам испытаний систем внутреннего противопожарного водоснабжения. Этот стандарт охватывает весь жизненный цикл системы — от сбора исходных данных для проектирования до эксплуатации и обслуживания.

Дополнения к ГОСТ Р 59643-2021 в системах ВПВ

Важным дополнением к ГОСТу являются своды правил:

• СП 10.13130.2020 Системы противопожарной защиты. Внутренний противопожарный водопровод — актуализированная редакция, значительно расширяющая требования к системам ВПВ по сравнению с версией СП 10.13130.2009  года. В новой редакции объем документа увеличен с 10 до более 40 страниц, что отражает углубленное внимание к техническим аспектам и устранению проблем неработоспособности систем.
• СП 30.13330.2020 Внутренний водопровод и канализация зданий — регулирует внутренние противопожарные водопроводы и канализации зданий.

Помимо указанных документов, нормативная база включает:

• Федеральный закон N 123-ФЗ Технический регламент о требованиях пожарной безопасности — устанавливает общие требования пожарной безопасности, в том числе к системам водоснабжения.
• Постановление Правительства РФ от 16.09.2020 N 1479 Об утверждении Правил противопожарного режима в Российской Федерации — содержит требования к техническому обслуживанию противопожарного оборудования.
• СП 485.1311500.2020 и СП 484.1311500.2020 — регулируют совмещенные системы внутреннего противопожарного водопровода и автоматические установки пожаротушения (АУПТ), включая требования к автоматике и сертификации оборудования.

Особое внимание уделяется необходимости изучения всей рабочей документации и сводов правил монтажной организацией перед началом монтажа, чтобы своевременно выявлять и устранять проектные ошибки, особенно в гидравлических расчетах, которые влияют на давление и расход в системе.

О сертификации и специализированных нормах ВПВ

Важным является требование о соблюдении сертификации автоматики и электротехнической продукции, используемой в составе ВПВ, что подтверждается сертификатами пожарной безопасности. При монтаже электротехнического оборудования в системах противопожарной защиты чаще всего задействуются: шкафы управления, кнопки и датчики положения пожарного крана, а также датчики положения запорной арматуры. На эту электротехническую продукцию в полной мере распространяются соответствующие нормативные требования.

Ключевые правила обслуживания таких систем закреплены в Постановлении Правительства РФ № 1479 (ППР).

Аналогично требованиям к системам водяного пожаротушения, существуют специальные нормы для разных типов объектов. Например:

• Согласно СП 477.1325800.2020 Здания и комплексы высотные. Требования пожарной безопасности (для высотных зданий), внутренний противопожарный водопровод (ВПВ) должен быть технически отделён от спринклерной системы пожаротушения. В таких зданиях обязательно предусматриваются: автономная система ВПВ и спринклерная система, а также сухотруб для подключения пожарной техники.
• В соответствии с СП 118.13330.2022 Общественные здания и сооружения (для подземных автостоянок с более чем одним подземным уровнем) требуется разделение внутренней противопожарной водопроводной системы и спринклерной системы.

Обращайте внимание на СП 10 при проектировании многофункциональных зданий с подземной автостоянкой. В жилых комплексах нередко предусматривают установки локального тушения в квартирах — например, малорасходные системы типа «РОСА» или системы внутреннего противопожарного водопровода (ВПВ).

Помимо общих требований (ГОСТ Р 59643, СП 10, СП 30), существуют специализированные нормы — они зависят от особенностей объекта, где планируется монтаж или обслуживание системы ВПВ.

Базовое определение внутреннего противопожарного водопровода:

Классификация систем внутреннего противопожарного водопровода

В целом, речь идёт о компонентах системы подачи воды и огнетушащих веществ к точкам потребления через водопровод. В системе внутреннего противопожарного водопровода (ВПВ) выделяют следующие участки трубопровода:

• подающий трубопровод — располагается в здании после водомерного узла и до коллектора насосной станции;
• транзитный трубопровод — используется, если насосная станция обеспечивает противопожарное водоснабжение нескольких соседних зданий;
• распределительный трубопровод — включает участки со стояками и опусками;
• стояки — вертикальные участки трубопровода для подачи воды снизу вверх (например, в многоэтажных зданиях);
• отпуск и вертикальные участки для подачи воды сверху вниз (например, в подземных стоянках, где насосная станция расположена на цокольном или первом этаже, а вода подаётся на нижние уровни).

Эти термины закреплены в определениях СП 10 системы ВПВ.

Самостоятельные системы и совмещенные установки ВПВ

По правилам (пункт 4.1 СП 10), внутренний противопожарный водопровод (ВПВ) бывает двух видов:

• – Представляют собой отдельные трубопроводы и технические средства, которые не связаны с другими системами, такими как хозяйственно-питьевое водоснабжение (ХВС) или производственные трубопроводы.
• – Обычно имеют собственные насосные установки, подающие воду исключительно для нужд противопожарного водоснабжения.
• – Обеспечивают подачу огнетушащего вещества к пожарным кранам без взаимодействия с другими системами.

• – Совмещенный ВПВ объединен с хозяйственно-питьевым водопроводом или системой автоматического пожаротушения (АУПТ).
• – Совмещение может происходить как на уровне трубопроводной сети, так и на уровне насосной станции.
• – Важное условие — оборудование для совмещенных систем должно соответствовать требованиям СП-10 и СП-485, включая обязательную сертификацию автоматики.
• – Обычно предусматриваются два контроллера управления: один для режима хозяйственного водоснабжения, другой — для режима противопожарного водопровода.
• – Совмещенные системы экономят место и упрощают обслуживание, что особенно актуально для современных объектов.

Самостоятельный вариант считается более надёжным для пожарной безопасности, потому что он полностью отделён от остальных сетей.

Водозаполненные и воздухозаполненные системы ВПВ

• Водозаполненные системы обеспечивают постоянное заполнение труб водой и поддержание давления с помощью насосных агрегатов и гидропневматических баков.
• Воздухозаполненные системы применяются на неотапливаемых объектах (например, открытые или частично отапливаемые автостоянки) для предотвращения замерзания воды в трубах. Здесь поддерживается давление с помощью компрессоров или устанавливаются дренчерные клапаны и датчики положения пожарных кранов.

Водозаполненные системы ВПВ

Водозаполненные системы — традиционный вариант, обеспечивающий постоянную подачу воды к пожарным кранам. С введением СП 10 всё чаще в составе таких систем, помимо основной и резервной насосных групп, используется жокей-насос. Он работает по принципу установки АПТ: поддерживает давление в системе и гарантирует её водозаполненность в дежурном режиме.

При возникновении пожара срабатывание происходит следующим образом:

1. Открывается пожарный кран или активируется устройство дистанционного пуска (УДП).
2. Система проверяет давление в трубопроводе.
3. При падении давления автоматически запускаются пожарные насосы.

Воздухозаполненные системы ВПВ

Воздухозаполненные системы – для неотапливаемых объектов (прежде всего открытых и крытых автостоянок) водозаполненная система неприменима: при отрицательных температурах вода в трубах замёрзнет, что приведёт к разрыву трубопроводов. В таких случаях используют воздухозаполненные участки — по аналогии с системами АУВПТ. Особенности защиты неотапливаемых зон (например, открытых машино-мест на крытых автостоянках или участков с пожарными кранами на эксплуатируемой кровле):

• часть трубопровода в неотапливаемой зоне остаётся незаполненной водой;
• давление в этой зоне поддерживается компрессором;
• для управления системой устанавливается водовоздушный узел.

Алгоритм работы сухотрубного ВПВ при пожаре:

1. Открытие пожарного крана (ПК) вызывает падение давления в системе — это служит сигналом о возгорании.
2. Оставшийся в трубопроводе воздух сбрасывается (например, через эксгаустер).
3. Запускается насосная станция, обеспечивающая подачу воды для тушения.

Один из возможных подходов — оборудовать каждый внутренний пожарный кран датчиком положения ДППК, проложить общий шлейф и интегрировать его в схему управления насосной установкой. Хотя это относительно простое решение, его применимость нужно оценивать индивидуально для каждого объекта.

Где применяется сухотрубная система ВПВ

Особое внимание при монтаже следует уделить проверке отапливаемости помещений. Практика показывает, что подрядчики нередко игнорируют наличие локальных неотапливаемых зон. К примеру, в логистических комплексах отдельные участки (погрузочные платформы, переходы, технические коридоры) могут не иметь отопления.

В таких местах установка водозаполненной системы невозможна, и именно здесь предложенный вариант с датчиками и шлейфом становится наиболее рациональным. Выявление подобных зон на ранней стадии монтажа позволит избежать проектных ошибок и дополнительных затрат в будущем.

Особенности проектирования и монтажа насосных станций ВПВ

Разберём, как классифицируются установки внутреннего противопожарного водопровода — и сделаем это с опорой на тип водопитателя. По этому критерию системы ВПВ делятся на две группы:

• без повысительных установок;
• с повысительными установками.

Что это значит на практике? Если городской водопровод даёт достаточно высокое давление (скажем, 0,3 МПа), то для небольших зданий можно обойтись без насосной станции — так позволяют нормативные документы.

Как понять, хватит ли давления? Для этого нужно выполнить гидравлический расчёт. В СП 10 подробной методики нет, но можно использовать приложение Б СП 485: законы физики везде одни и те же, поэтому подход применим. Однако совмещение требует строгого соблюдения нормативных требований, особенно к автоматике и контролю положения запорной арматуры.

Как на практике применяется результат гидравлического расчёта? Вместо оросителя мы учитываем расход через пожарный кран (ПК) и считаем потери напора в системе. Ключевой момент — анализ итогового значения давления с учётом характеристик городского водопровода:

• Давление достаточно. Если расчёт показывает, что даже на самом удалённом  ПК (пожарный кран) давление остаётся в норме (значение положительное), значит, городской водопровод справляется сам. Отдельная насосная станция в этом случае не нужна.
• Давление недостаточно. Если результат расчёта отрицательный, значит, давления городского водопровода не хватает. Придётся проектировать полноценную насосную станцию, чтобы обеспечить подачу воды и нужное давление в системе ВПВ.

Требования к насосным станциям для пожарных кранов (ВПВ)

1. Наличие минимум одного резервного насоса наряду с основным, что обеспечивает надежность и отказоустойчивость системы.
2. Автоматическое, ручное и дистанционное управление насосами.
3. Обеспечение водозаполнения питающего коллектора и расчет параметра NPSH (Net Positive Suction Head) для насосов, особенно при питании от заглубленных резервуаров.
   1. Глубина расположения резервуара. Если он заглублённый, а насосы стоят выше (скажем, на первом этаже), нужно проверить, смогут ли они поднять воду. Обычные насосы для ВПВ — нормально всасывающие, они не «заберут» воду с большой глубины сами. Поэтому обязательно рассчитывают параметр NPSH (кавитационный запас).
   2. Заполнение участка перед насосами. Чтобы система работала, участок трубопровода перед насосами (питающий коллектор) должен быть постоянно заполнен водой. Иначе вода просто сольётся, и насосы не смогут запуститься. Для этого ставят небольшой самовсасывающий насос, который поддерживает давление и заполняет коллектор.
4. Именно эти два условия — расчёт NPSH и автоматическое заполнение коллектора — являются ключевыми для надёжной работы такой повысительной установки. Практика показывает, что наиболее эффективная работа системы ВПВ обеспечивается именно при использовании заглублённых резервуаров.
   1. В иных случаях возможны следующие решения:
   2. перенос насосной станции;
   3. размещение насосных агрегатов внутри противопожарного резервуара (в специальном футляре);
   4. заглубление насосной станции.
5. Наличие обратных клапанов для предотвращения обратного слива воды.
   1. При подключении к резервуару обязательно устанавливается обратный клапан — он предотвращает обратный отток воды.
6. Контроль положения запорной арматуры с помощью датчиков положения (обязательное требование СП-10).

Однако каждое из этих решений может быть технически сложным или нецелесообразным. Особое внимание следует уделять объектам с подземными резервуарами и наземной насосной станцией: важно убедиться, что проектировщики выполнили корректный расчёт и выбранные насосы способны поднять воду из заглублённого резервуара.

Требования к электроснабжению и резервированию систем ВПВ

Надёжное электроснабжение является одним из ключевых факторов обеспечения работоспособности систем внутреннего противопожарного водопровода.

Основные требования:

• Электроснабжение насосных установок и автоматики системы должно обеспечиваться по первой категории надёжности, что означает наличие двух независимых источников питания.
• Источники питания могут поступать от двух трансформаторов одной подстанции или от двух различных подстанций.
• Обязательное наличие системы автоматического переключения питания (АВР), которая обеспечивает мгновенный переход на резервный источник при отключении основного.
• При наличии аккумуляторных батарей (АКБ) необходимо обеспечить непрерывную работу автоматики и насосов во время отключения внешнего питания.

Что касается электроснабжения установок внутреннего противопожарного водопровода (ВПВ), то к ним предъявляются те же требования, что и к установкам пожаротушения (АПТ): питание должно обеспечиваться по первой категории надёжности. Это подразумевает подключение к двум независимым источникам питания — например, к двум трансформаторам одной подстанции либо к двум отдельным подстанциям. Знак пожарный кран должен быть по ГОСТ 12.4.026-2015 установлен  в местах нахождения комплекта ПК с пожарным рукавом и стволом.

В последнее время отмечается распространённая проблема: зачастую для поддержания необходимого давления в системе ВПВ предполагается использовать насосы жилищно-коммунального хозяйства (ЖКХ) либо полагаться на давление в городской водопроводной сети.



• Насосные станции должны питаться от источников первой категории надежности, то есть от двух независимых источников питания (две подстанции или трансформатора).
• Обязательно резервирование электропитания и проверка работы переключения между основным и резервным источниками.

Автоматизация насосной станции ВПВ

Напомним, что насосные агрегаты со шкафами управления, которые мы используем для водяного пожаротушения, отлично подходят и для внутреннего противопожарного водопровода — никаких ограничений тут нет. Сейчас, когда появились требования к автоматическому водопитателю, отличить установку для противопожарного водопровода от установки для системы пожаротушения стало непросто. Но отличия всё-таки есть, и их всего два:

• Размер насосов. В системе противопожарного водопровода (ВПВ) расход обычно небольшой — примерно 2,5 литра в секунду на 2 пожарных крана. А в системах пожаротушения (ОПТ) расход начинается уже с 10 литров в секунду. Поэтому по размеру насоса часто можно понять, для какой системы он предназначен.
• Как запускается система. Алгоритмы запуска для систем пожаротушения и противопожарного водопровода отличаются.

Для АУПТ и ВПВ документация и паспортные данные одинаковые — никаких глобальных отличий нет. То же самое касается и автоматики, если она проектируется отдельно от насосов. Возьмём, к примеру, автоматизацию внутреннего противопожарного водопровода на базе системы «Болид». Там нужно предусмотреть:

• шкафы ШКП для основного и резервного насосов;
• шкаф для электрозадвижки на водомерном узле;
• линию для управления и приёма сигналов от разных устройств — например, от запорной арматуры, датчиков пожарного экрана, ручных извещателей или УДП без адреса.

Всё это размещается в насосной или в диспетчерской — и там ставится либо прибор Сириус, либо С2000M с двумя интерфейсными линиями (исполнение 0.2).

Технические решения при проектировании автоматизации ВПВ



Точно такой же набор автоматики будет и при использовании оборудования «Рубеж». При проектировании автоматизации системы внутреннего противопожарного водопровода (ВПВ) рассматриваются следующие технические решения:

1. Распределённая (блочно-модульная) архитектура:
   • шкафы управления насосными агрегатами (индивидуальный шкаф на каждый агрегат);
   • шкаф управления электрифицированной задвижкой адресного типа;
   • интерфейсная линия для объединения оборудования;
   • средства сбора сигналов (адресные метки) от запорной арматуры, датчиков положения пожарных кранов, адресных устройств дистанционного пуска (УДП);
   • панель управления насосными агрегатами, размещаемая в помещении диспетчерской.
2. Интегрированная (моноблочная) архитектура:
   • единый комплектный шкаф, реализующий управление насосной группой и задвижкой;
   • интеграция с системой ОПС посредством релейных модулей;
   • встроенный прибор диспетчеризации.
3. Гибридная архитектура (комбинированное решение):
   • обеспечение автономной работы системы ВПВ без привлечения центрального модуля управления;
   • возможность расширения и интеграции с внешними модулями (пожарная сигнализация, противодымная вентиляция и т.д.);
   • реализация комплексной системы безопасности (включая тушение, модульное тушение, противодымную вентиляцию и ВПВ) на базе единого комплекта автоматики.

Конструктивные требования для автоматики ВПВ

•  Минимальное расстояние между насосами — не менее 1 метра.
• Свободное пространство перед шкафами управления — не менее 2 метров.
• Возможность установки насосной станции как отдельным блоком, так и в составе моноблочных установок, что позволяет экономить место.

Испытания и пусконаладка автоматики ВПВ

• – Перед сдачей в эксплуатацию проводится проверка правильности монтажа насосов, герметичности системы, исправности автоматики.
• – Пусконаладочные работы включают проверку всех режимов запуска (автоматического, ручного, дистанционного).
• – Проверка гидравлических характеристик насосов (давления и расхода) для подтверждения соответствия проектным данным.

Особенности работы с резервуарами для пожарных кранов

 Наличие резервуара в системах ВПВ и резервного насоса

Необходимо предусмотреть достаточную ёмкость резервуаров с учётом водопотребления ближайших пожарных кранов (ПК). Иными словами, объём резервуара должен покрывать потребности не только основной системы, но и ближайших ПК. При этом расчётное время подачи воды должно составлять не менее одного часа. К сожалению, многие проектировщики упускают этот момент из виду. На практике это приводит к проблемам: фактическая интенсивность расхода воды через ПК оказывается выше расчётной, а время подачи — существенно меньше часа.

Ещё одно важное требование касается насосных станций внутреннего противопожарного водопровода (ВПВ). Независимо от числа основных насосных агрегатов, обязательно должен быть предусмотрен как минимум один резервный. Обычно так и поступают.

Исключения встречаются на объектах Крайнего Севера. Иногда требуется трёхкратное резервирование (один основной насос, один резервный и один дополнительный резервный, который резервировал первые два). Такое условие было фиксируется в технической документации. В стандартных же условиях для групп из 2–4 насосов предусматривается один резервный агрегат. Соответственно, по обеспеченности подачи воды ВПВ относится ко второй категории.

Что касается входных всасывающих трубопроводов к насосной установке: их количество должно быть не менее двух — то есть питающий трубопровод необходимо резервировать. Это нужно для того, чтобы в случае неисправности (например, засорения) одной из труб весь расход огнетушащего вещества проходил по второй.

Для напорных трубопроводов:

• как правило, рекомендуется предусматривать не менее двух линий — для обеспечения кольцевания;
• допускается один трубопровод, если количество узлов управления меньше трёх или число ПК менее 13. Такие условия обычно характерны для небольших объектов.

Формирование сигнала управления насосными агрегатами ВПВ

• – При питании от заглубленных резервуаров важно учитывать возможность насосов создавать необходимое всасывание.
• – В некоторых случаях требуется установка дополнительных самовсасывающих насосов для поддержания давления в питающем коллекторе.

Гидропневматические баки для пожарных кранов

Отдельно стоит выделить небольшие производственные комплексы с гидропневматическими баками. Их эксплуатация сложнее по сравнению с системами на основе компрессоров или жокей-насосов для поддержания давления. Такие установки, как правило, сопровождаются технической документацией (паспортами). Установка для поддержания давления в системах ВПВ хоть и выглядит сложной, но на практике широко применяется и не имеет каких-либо особых нюансов в эксплуатации.

Нижняя и верхняя разводка в ВПВ

Перейдём от общей классификации ВПВ к принципам построения распределительного трубопровода — в частности, к его совмещению с ХВС. Согласно пункту 4.5 СП-10, системы ВПВ подразделяют на два типа в зависимости от способа подачи воды: с нижней и с верхней разводкой. Каждый тип имеет несколько вариантов исполнения:

• с нижней разводкой — три варианта;
• с верхней разводкой — два варианта.

По конфигурации разводка может быть тупиковой либо кольцевой.

Это позволяет избежать увеличения мощности насосных агрегатов: при кольцевании сверху насосной станции пришлось бы обеспечивать давление до верхней точки сети. Для кольцевания системы ВПВ и АУВПТ сверху потребуется станция чуть большей мощности — хотя прямого запрета на такое решение нет, именно такой вариант встречается чаще всего.

Это требование СанПиН: оно нужно, чтобы:

• обеспечить сменяемость воды;
• исключить застойные зоны;
• гарантировать регулярное обновление воды в системе.

Особенности кольцевания ВПВ при совмещенных установках

При анализе проектов совмещённых установок важно проверять способ кольцевания системы. Например, нижнее кольцевание ХВС и ВПВ — ошибка (вернее изображение). Она может привести к попаданию загрязнённой воды в сантехнические приборы и, как следствие, к отравлениям. Из-за подобной ошибки происходит отравление людей — ситуация крайне неприятная. Поэтому критически важно проверить схему кольцевания до начала монтажа.

Что касается деления участков: их классификация подробно описана в пункте 4.6. Эти обозначения нужны лишь для единого понимания — чтобы все участники процесса однозначно понимали, о каких участках трубопровода идёт речь. Никакой особой специфики (в т.ч. по СП 10) в этих названиях нет.

Типы и конструктивные особенности пожарных кранов и шкафов (ПК-С, ПК-М)

Среднерасходный пожарный кран ПК-С и его понятие

Теперь перейдём к классификации пожарных кранов систем ВПВ и их исполнению согласно СП 10 — с учётом функционального назначения объектов. Ранее предусматривался только один вариант исполнения ПК — традиционный, который сейчас называют среднерасходным пожарным краном.

Рассмотрим требования СП-10 к исполнению систем ВПВ в зависимости от функционального назначения объектов, предварительно обозначив эволюцию нормативных подходов. Исторически нормативная база предусматривала единственный вариант исполнения пожарного крана (ПК) — традиционный, ныне классифицируемый как среднерасходный. Данный тип ПК характеризовался расходом 2,5 л/с, для производственных зданий — 5 л/с.

Малорасходный пожарный кран ПК-М и его понятие



В редакции СП 10 2020 года введено понятие малорасходных компонентов ПК. Данное нововведение стало результатом анализа статистики работоспособности существующих систем. Ключевым фактором послужила низкая эффективность самостоятельного применения традиционных ПК неподготовленными лицами на объектах жилого фонда и массового пребывания людей: неподготовленный пользователь зачастую не способен оперативно развернуть пожарный рукав и выполнить тушение.

Следовательно, традиционные ПК (ПК-С) функционально ориентированы на использование:

• профессиональными пожарными бригадами;
• персоналом предприятий, прошедшим соответствующее обучение.

Эффективность традиционных пожарных кранов (ПК) в жилых и общественных зданиях исторически была крайне низкой. Это обусловлено тем, что их эксплуатация требует значительных физических усилий: масса ПК с заполненной водой системой значительна, что делает невозможным их применение детьми, пожилыми людьми и лицами хрупкого телосложения. Как следствие, случаи использования таких ПК были единичными. Для устранения данного недостатка были внедрены малорасходные пожарные краны типа М. Конструктивно они схожи с садовыми шлангами и обеспечивают возможность оперативного тушения без специальной подготовки. Тем не менее на практике данный тип ПК применяется ограниченно.

Виды среднерасходных пожарных кранов ПК-С

В настоящее время в проектных решениях доминирует использование стандартных пожарных кранов типа ПК-С, укомплектованных пожарными шкафами. В соответствии с действующими нормами для ПК-С предусмотрено четыре варианта тушения. На больших открытых площадках — например, на стадионах или в самолётных ангарах — расставить пожарные краны так, чтобы они покрывали всю площадь, очень непросто. Здесь выручают стационарные пожарные лафетные стволы: они охватывают куда больший объём, чем отдельные ПК.

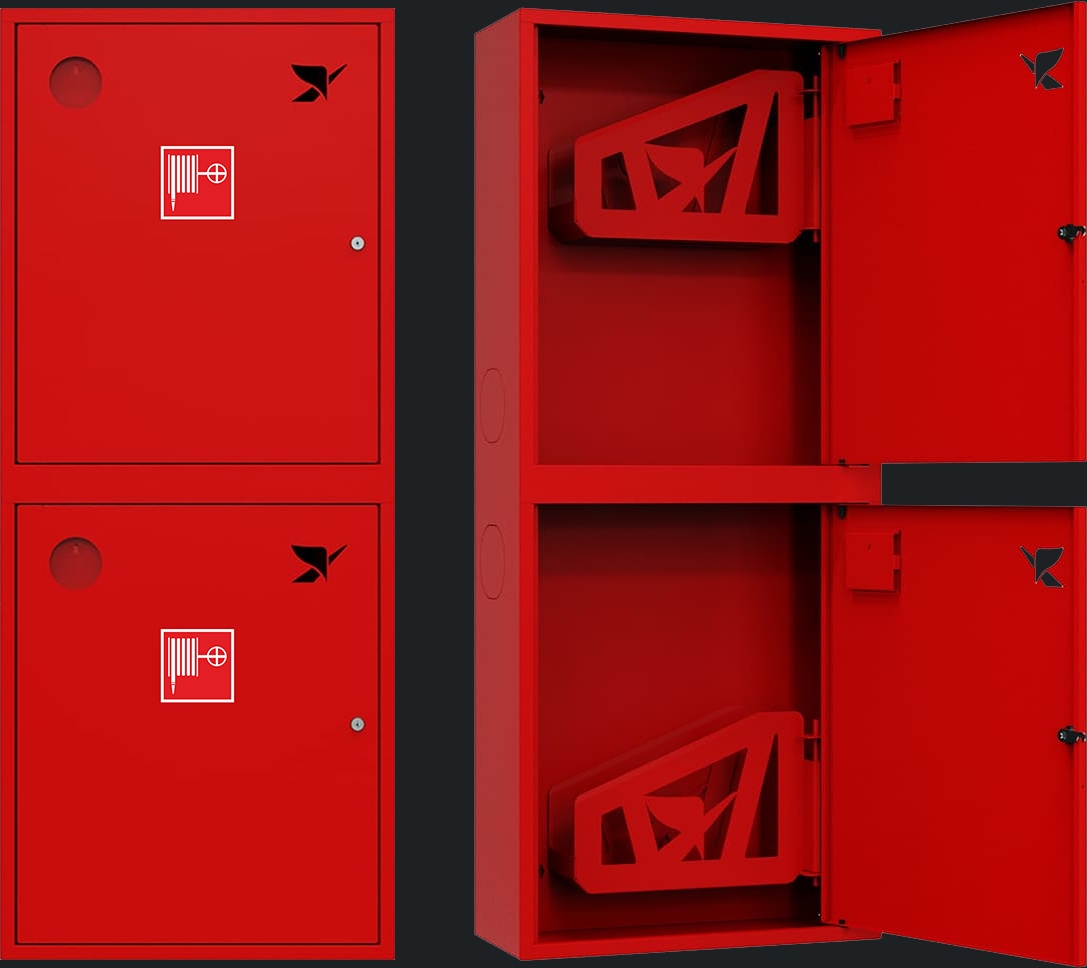

А теперь разберёмся, какие бывают шкафы для пожарных кранов (возьмём за основу привычные ПК-С). По своду правил № 10 их делят на группы:

• По цвету и материалу. Классические — красные и белые. Если нужно что-то более стойкое (скажем, для пенного тушения или для установки на улице), заказывают шкафы из нержавейки.
• По конструкции. Есть варианты со стеклом и без — подбирают в зависимости от особенностей объекта.
• По размеру. Всего три стандартных типоразмера: 310, 315 и 320.

Особенности комплектации и размещения шкафов пожарных кранов (ШПК)

Шкафы пожарных кранов различаются по комплектации и способу установки — выбор зависит от требований безопасности и особенностей объекта.

Комплектация пожарного шкафа

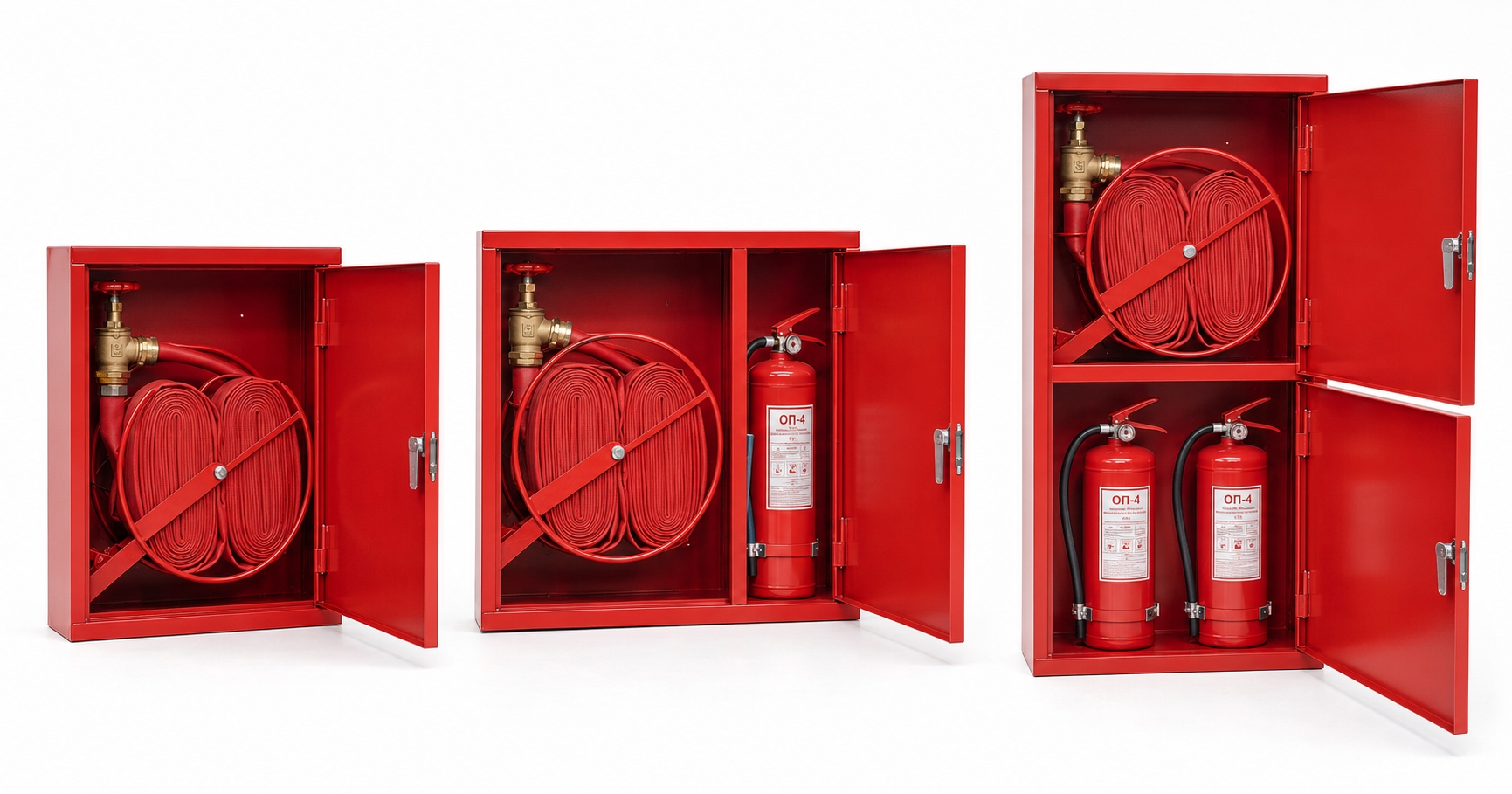

• Базовая модель предназначена для размещения одного пожарного крана (ПК) либо огнетушителей.
• В максимальной комплектации (модель ШПК-320) возможно размещение до двух пожарных кранов и до двух огнетушителей.

Способы установки пожарных шкафов



Шкафы выпускаются в двух вариантах исполнения:

• врезные — встраиваются в стену;
• навесные — монтируются на поверхность стены.

Выбор способа установки зависит от места размещения:

• На путях эвакуации допускается только врезной вариант. Это критически важное требование безопасности:
  • в условиях пожара видимость резко снижается из-за задымления;
  • навесной шкаф может стать препятствием — человек в экстренной ситуации может споткнуться или удариться о выступающую конструкцию;
  • врезной шкаф не выступает за плоскость стены, что обеспечивает беспрепятственную эвакуацию.
• В других зонах объекта допустимы оба варианта (врезной или навесной) — окончательный выбор может определяться эстетическими предпочтениями и особенностями планировки.

Дополнительные параметры выбора пожарных кранов

Помимо способа установки и комплектации, при проектировании системы пожаротушения учитывают:

1. Давление в системе — от него зависят требования к прочности и характеристикам оборудования.
2. Тип объекта — определяет специфику пожарной нагрузки и сценарии развития возгорания.
3. Подбор комплектующих — в соответствии с этими параметрами выбирают:
   • типы пожарных рукавов;
   • модели пожарных кранов;
   • стволы;
   • соединительные головки.

Технические параметры рукавов и стволов пожарных кранов

Разберём основные параметры пожарных кранов и рукавов:

1. Давление:
   • в системе внутреннего противопожарного водопровода (для среднерасходных ПК-С) — обычно до 1 МПа;
   • на самом пожарном кране — по нормам не выше 0,45 МПа;
   • для специальных рукавов (например, при подаче воды к удалённым машинам) — может достигать 1,6 или даже 4 МПа (но это редкость).
2. Материал рукавов:
   • синтетическая ткань — подходит для давления до 1 МПа;
   • латекс — выдерживает до 1,6 МПа.
3. Диаметр:
   • 50 мм — стандартный вариант для жилых домов и многофункциональных зданий;
   • 65 мм — нужен на производствах и складах, где требуется больший расход воды.
4. Длина: самые ходовые — 20-метровые рукава, но встречаются также 10- и 15-метровые.

Чтобы ставить меньше пожарных кранов (ПК), нужно, чтобы каждый из них «доставал» дальше — обычно за норму берут 20 метров. Иногда, по особым правилам (СТУ), делают и больше, но с длинными рукавами сложнее работать. К примеру, рукав в 20 метров с диаметром 50 мм уже весит 30 кг, а если сделать его ещё длиннее, то пользоваться им будет совсем тяжело.

Купить пожарный шкаф или как подобрать пожарный кран ПК

Пожарные краны продают в двух видах:

• сразу со стволом и головкой — всё готово к установке;
• без этих деталей — тогда на месте монтажники сами ставят ствол и головку, а если рукав слишком длинный, то отрезают лишнее.

Детали подбирают в зависимости от того, какой должна быть струя воды и какие особенности у здания. Например:

• рукава бывают диаметром 50 или 65 мм;
• фланцы (крепления) — тоже 50 или 65 мм, могут быть рукавного типа или «полугайка»;
• отверстие, откуда бьёт вода (спрыск), — 13, 16 или 19 мм, в зависимости от нужной высоты струи.

Коротко о главном для комплектации пожарного крана (ПК):

• Диаметр вспрыска отличается для разных объектов: в жилых домах это обычно 13–16 мм, а на производстве больше. Это нужно, чтобы обеспечить достаточный расход воды с минимальными потерями.

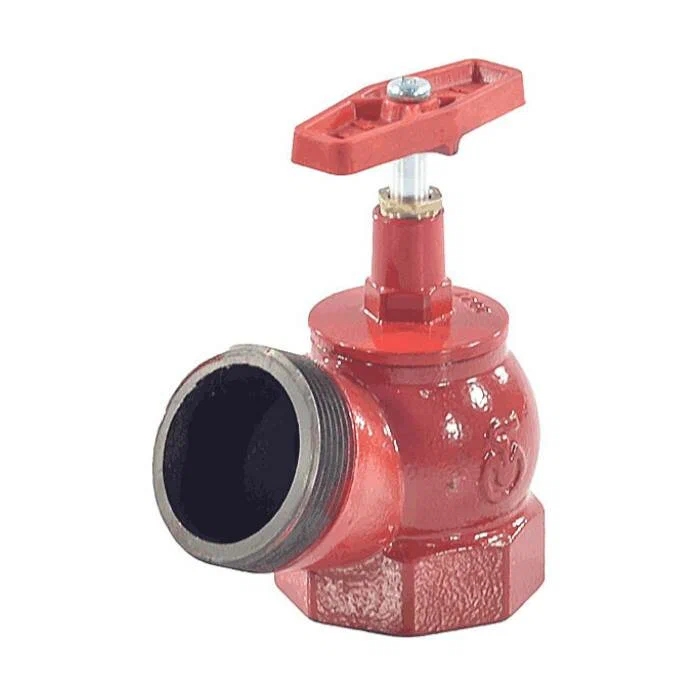

• Пожарные краны (клапан пожарного крана) делают из стали или латуни. По типу установки они бывают прямые или угловые — это зависит от того, как подведена труба. Окончание может быть с муфтой или с цапкой — выбирают то, что удобнее.
• Под пожаргый кран (клапан) подбирают подходящий рукав.
• Головки бывают пластиковые или алюминиевые, чаще всего с диаметром фланца 50–65 мм.
• Очень важно: если вы взяли рукав на 65 мм, то и все остальные элементы — стволы, головки, краны — должны быть такого же диаметра.

Вся эта информация должна быть чётко прописана и согласована в проекте. Обратите внимание: диаметры в гидравлическом расчёте должны полностью совпадать с теми, что указаны в комплектации ПК. Допустим, вы заложили в расчёте диаметр спрыска 19 мм, а на деле поставили 13 мм. В итоге после монтажа вы получите совсем не те расходы и напоры, которые ожидали — цифры будут другими. Из-за этого объект либо не примут, либо придётся заново переоснащать все шкафы. Так что этот момент точно стоит проверить.

Малорасходные пожарные краны (ПК-М).



Теперь пару слов о малорасходных ПК. Они, кстати, не новинка — раньше их часто ставили в жилых домах. Оно нужно для локального пожаротушения и, по правилам, подключается к внутреннему противопожарному водопроводу, который совмещён с ХВС. То есть это система низкого давления — в отличие от установок высокого давления. Если давление в системе не превышает 0,6 МПа, можно установить в квартире шкаф с устройством тушения. Есть и другой вариант — барабаны: они подходят для низкого, среднего и даже высокого давления.

Чем отличаются эти системы? В первую очередь — правилами ухода. Например, на обычных объектах с ПК-С пожарные рукава нужно раз в полгода «перекатывать» на новое место, чтобы они не слежались. Если этого не делать годами, рукав потеряет форму и не сможет подавать воду при пожаре. Поэтому очень важно следовать правилам — это вопрос безопасности. Особенность данных пожарных шкафов состоит в том, что их обслуживание должно осуществляться в соответствии с технической документацией завода-изготовителя. В частности, отсутствует необходимость перекатки шланга каждые полгода, что позволяет сэкономить время и трудозатраты.

Такие шланги подходят для:

• малорасходных ПК-М (давление от 0,1 до 0,6 МПа);
• систем среднего и высокого давления.

Данное решение закреплено в своде правил № 10. Ранее в специальных технических условиях (СТУ) предусматривалось давление свыше 0,6 МПа. Системы среднего давления обычно применяются на объектах с использованием тонкораспылённой воды низкого давления (ТРВ), например, в установках «Гефест». Для создания совмещённой системы рекомендуется подключать к существующим трубопроводам шланг, рассчитанный на давление до 1,6 МПа.



Система ТРВВД для ВПВ

Такая единая насосная группа существенно упрощает инфраструктуру противопожарного водоснабжения: она обеспечивает и подачу тонкораспылённой воды низкого давления, и питание системы ПК среднего давления, укладываясь в заданный диапазон параметров. На объектах с системами пожаротушения высокого давления (где используются оросители ТРВВД — тонкораспылённая вода высокого давления) требования к оборудованию выше. Рабочее давление в таких системах составляет более 20 бар (2 МПа), а в отдельных случаях достигает 12–14 МПа. Принцип действия основан на формировании водяного тумана — мелкодисперсного распыла, который эффективно подавляет очаги возгорания за счёт:

• быстрого охлаждения зоны горения;
• вытеснения кислорода паром;
• экранирования теплового излучения.

Для интеграции подобных решений во внутренний противопожарный водопровод можно установить специальные барабаны с тонкораспыляющими шлангами. По принципу работы они напоминают мойки высокого давления типа «Керхер», но адаптированы для задач пожаротушения. Ключевые особенности такого решения:

• ручное управление — позволяет оперативно локализовать возгорание в конкретной зоне;
• мобильность — шланг разматывается непосредственно к месту пожара;
• универсальность — подходит для помещений сложной планировки;
• высокая эффективность тушения при минимальном расходе воды.

Чаще всего системы ТРВВД применяются на объектах с повышенными требованиями к сохранности ценностей и безопасности людей. К таким объектам относятся:

• музейные комплексы;
• архивы и библиотеки;
• театры и концертные залы;
• хранилища культурных и исторических ценностей;
• объекты с массовым пребыванием людей.

Обслуживание такой системы осуществляется строго в соответствии с паспортными данными — на барабан и на пожарный шкаф. В паспорте чётко прописан регламент: в частности, отсутствует необходимость перекатки на новую скатку или формирования двойной скатки. Вместо этого выполняются иные регламентные работы, предусмотренные документацией изготовителя.

Оборудование, применяемое в системах ВПВ

В системах пожаротушения (в т.ч. внутреннего противопожарного водопровода) используется аналогичная запорная арматура, что и в системах АПТ. К типовому оборудованию относятся:

• дисковые затворы;
• шаровые краны;
• обратные клапаны;
• регулирующие клапаны;
• задвижки с электроприводом.

Ключевое требование, закреплённое в СП 10, касается контроля положения запорной арматуры — как визуального, так и автоматического. Это требование распространяется на:

• системы АУПТ (интегрированные автоматизированные установки пожаротушения);
• системы внутреннего противопожарного водопровода (ВПВ).

Автоматический контроль положения дисковых затворов обеспечивает:

• мгновенное обнаружение несанкционированного закрытия или открытия арматуры;
• передачу сигнала на пульт управления при изменении положения затвора;
• фиксацию состояния арматуры в режиме реального времени;
• интеграцию с системами оповещения и управления эвакуацией.

Использование пластиковых трубопроводов для ВПВ и монтажные требования

Ранее для систем трубопроводов допускались только стальные решения. Если требовалось использовать пластик, необходимо было разрабатывать специальные технические условия (СТУ) и ссылаться на них. Сейчас СП-10 и СП-485 позволяют применять пластиковые трубопроводы без разработки СТУ. Для расхода до 5 л/с достаточно трубопровода диаметром 50–65 мм. Трубы больших диаметров (например, 200 мм) не требуются, а пластиковые трубопроводы небольших диаметров всегда есть в наличии. Поэтому их часто используют в системах внутреннего противопожарного водопровода.

Ещё один полезный момент — горловые соединения. Они такие же, как в насосных установках, и отлично подходят для монтажа или ремонта внутреннего противопожарного водопровода. Почему это удобно:

• монтировать их проще — никаких специальных муфт под оросители не нужно;
• хватит всего трёх диаметров труб: 50, 65 и, для магистралей, 100 мм — с ними вы соберёте любой участок трубопровода.

В итоге вы экономите время на монтаже. А какую именно технологию выбрать — решайте сами, все варианты рабочие, просто расставьте приоритеты. Чтобы снизить затраты или сократить сроки реализации проекта, можно рассмотреть использование пластика либо грувлоков. Эти решения имеют ряд преимуществ по сравнению со сварными соединениями и стандартными стальными трубопроводами.

Требования к конструкции и оборудованию внутреннего противопожарного водопровода (ВПВ)

Согласно СП 10 пункту 6.1.12, сеть ВПВ должна быть разделена на отдельные ремонтные участки посредством запорных устройств с контролем положения «открыто-закрыто». Как правило, система включает до пяти стояков, каждый из которых может быть изолирован с помощью запорной арматуры. Такое разделение позволяет при возникновении утечки локализовать и отключить только повреждённый участок для проведения ремонтных работ, не прекращая функционирование всей системы и сохраняя противопожарную защиту объекта. В соответствии с требованиями к установкам автоматического пожаротушения (АУПТ), к системам ВПВ также предъявляется требование об оснащении запорных устройств датчиками положения. На каждом запорном устройстве (включая поворотные затворы, задвижки и краны, в т.ч. шаровые) должны быть установлены две группы концевых выключателей для контроля положений «открыто» и «закрыто». Визуальный контроль или фиксация только одного положения не допускается.

При реализации проекта необходимо строго соблюдать установленные требования. На этапе проверки проекта особое внимание следует уделить следующим аспектам:

1. Подключение пожарных машин. Предусмотреть не менее двух патрубков для подключения пожарных машин. Это обеспечит возможность подачи воды:
   • в напорный коллектор;
   • в питающий коллектор — в случае неисправности насосных агрегатов.
2. Время работоспособности установки. Продолжительность подачи воды должна составлять:
   • не менее 1 часа — для самостоятельного ВПВ, а также для совмещённого ВПВ с АУПТ;
   • не менее 30 минут — для малорасходных ПК (ПК-М).
3. Расчёт объёма резервуара. Необходимо корректно рассчитывать объём резервуара. Ошибки в расчётах встречаются достаточно часто.
4. Гидравлический расчёт. Учитывать не только параметры удалённой части системы, но и возможные сценарии, при которых будут задействованы ближайшие пожарные краны (ПК).

Формирование сигнала управления насосами ВПВ

Отдельно обратим внимание на формирование сигнала управления насосными агрегатами (п. 12.33): сигнал автоматического дистанционного пуска НС подаётся только после проверки давления в системе. Это позволяет избежать ложных срабатываний — например, если кто-то случайно нажал кнопку, — и не допустить работы насосов на закрытую систему. Длительная работа насосов на закрытую систему негативно влияет на время эксплуатации оборудования и может привести к повреждению торцевых уплотнений. Для предотвращения подобных ситуаций алгоритм работы предусматривает следующий порядок действий:

1. После активации режима (нажатия кнопки) открывается задвижка на байпасе водомерного узла.
2. Поступает сигнал «Пожар», однако насосы не запускаются сразу.
3. Система ожидает снижения давления в наборном трубопроводе — этот показатель фиксируется соответствующим датчиком.
4. Снижение давления происходит только после открытия пожарного крана (ПК) и начала расхода воды.
5. После фиксации снижения давления насосы запускаются.

Оснащение устройством для проверки проектного расхода огнетушащего вещества в АУВПТ

Реализованная схема полностью соответствует установленным требованиям. У других производителей могут применяться иные алгоритмы, однако в рамках проекта обязательно должно быть прописано решение для предотвращения ложных срабатываний. Кроме того, пункт 12.36, обсуждавшийся ранее, распространяется и на систему внутреннего противопожарного водопровода: насосная станция должна быть оснащена устройством для проверки проектного расхода огнетушащего вещества. По сути, для контроля нам нужен расходомер — вариантов тут хватает. В системе ВПВ с этим попроще: расходы небольшие, можно спокойно подключать разные узлы и блоки. Но вот важный момент: расходомер обязательно должен быть частью насосной станции. Нельзя просто поставить его где-то отдельно — это принципиальное требование. Ещё в СП полно правил по планировке. Например:

• между насосными агрегатами должно быть минимум метр;
• перед шкафом — минимум два метра свободного места;
• задвижки и затворы должны стоять строго в определённых местах: до насоса, после него, между агрегатами.

Заказ готовых моноблочных установок позволяет решить ряд проблем, связанных с требованиями к размещению оборудования. В частности, согласно технической документации завода-изготовителя, допускается сокращать расстояние при установке насоса — это актуально для комплектных станций. Важный нюанс: на подобные комплектные установки необходимо отдельно получать сертификат ТР ТС-010. Использование моноблоков также помогает сэкономить пространство при монтаже. Выбор типа системы пожаротушения зависит от характеристик объекта:

• ПК-М (малорасходный) подходит для жилых, общественных и административных зданий, в том числе высотных;
• ПК-С чаще применяют для производственных и складских помещений, где требуется обеспечить большой расход.

При этом жёстких ограничений, предписывающих использовать исключительно один тип системы, не существует.

Где не требуется установка ВПВ

Несмотря на развитие технологий, в большинстве случаев для тушения пожаров по-прежнему полагаются на проверенные среднерасходные пожарные краны. Нормы СП-10 чётко определяют перечень объектов, где установка системы внутреннего противопожарного водопровода (ВПВ) не требуется. К ним относятся:

• общеобразовательные учреждения;
• сезонные кинотеатры любого размера — открытая планировка и простота эвакуации делают отдельную систему ВПВ избыточной;
• бани и сауны, где риск возгорания снижается за счёт «мокрых» процессов, а тушение возможно без задействования централизованного водопровода;
• производственные здания первой и второй степени огнестойкости категории ГЭД, вне зависимости от их объёма;
• небольшие производственные объекты объёмом до 5 000 м³, где приоритетом является быстрая эвакуация, а не сложная система пожаротушения.

Тем не менее для подавляющего большинства зданий наличие системы противопожарного водоснабжения по-прежнему является обязательным требованием безопасности.

Особенности проектирования, давления и запуска системы внутреннего противопожарного водопровода (ВПВ)

При проектировании системы ВПВ важно учитывать комплекс требований и ограничений — в том числе к расходу, напору и максимально допустимому давлению в системе.

Ключевые ограничения по давлению:

1. 0,45 МПа — максимальное давление в системе ВПВ, совмещённой с хозяйственно-питьевым водоснабжением (согласно СП-10). Это ограничение обусловлено практическими соображениями: неподготовленному человеку крайне сложно удерживать пожарный рукав при давлении выше указанного значения.
2. 0,6 МПа — нормативное ограничение на давление в трубопроводах.
3. 0,9 МПа — уточнённое значение, проработанное НИИПО: в отдельных случаях давление может достигать этого уровня (что нашло отражение в актуальных нормативных документах).

Применение диафрагм в ВПВ

Гидравлический расчёт, который обязательно включается в проектную документацию, должен гарантировать соблюдение установленных ограничений по давлению — в первую очередь на участке у ближайшего к насосной станции пожарного крана (ПК), где чаще всего возникают проблемы с превышением допустимых значений. Проблема в том, что здания делят на зоны — обычно по три этажа. И для каждой зоны нужны свои регуляторы, свои станции… В итоге система получается громоздкой. Чтобы не ставить кучу насосных станций, мы используем шайбы — они снижают давление. Берём номограмму, смотрим, сколько нужно сбросить (например, было 0,8 МПа, надо до 0,45 МПа — значит, снижаем на 0,35 МПа), смотрим расход через кран.

Проводим линии на графике — и видим, какая шайба нужна. Например, при расходе 4,2 л/с и снижении на 0,32 МПа подойдёт шайба диаметром 0,17 мм, если у нас кран ДН-50. Вот и весь расчёт — просто и быстро. В противопожарном кране (ПК) стоит специальная шайба — она снижает давление в рукаве. Благодаря этому можно тушить довольно большие объекты, используя всего одну насосную группу. Но важно следить за давлением: не только в дальних точках (там всё просто — открыл кран и проверил), но и рядом с самим ПК — вдруг давление слишком высокое?

Запуск ВПВ в работу

Теперь про то, как запускается система внутреннего противопожарного водопровода (ВПВ). По правилам (пункт 15.1), она должна автоматически включаться одним из четырёх способов:

• если упало давление в трубе — например, когда открыли кран;
• если сработал датчик положения дискового клапана;
• если кто-то нажал кнопку дистанционного пуска — она обычно стоит в пожарном шкафу или рядом;
• если пришла команда от пожарной сигнализации.

Важно: не нужно делать все четыре варианта сразу — достаточно выбрать один подходящий способ.

Система должна поддерживать следующие режимы запуска:

• автоматический — по сигналу падения давления (с использованием датчика ППК);
• ручной — по нажатию кнопки;
• интеграция с АПС.

Необходимо принять во внимание, что автоматический запуск по падению давления является приоритетным и исключает необходимость одновременного контроля нажатия кнопки и давления в рамках одного сценария. Должен быть обеспечен резервный канал запуска — местный пуск, доступный независимо от работы дистанционного управления и автоматического режима (в т.ч. с рабочего места диспетчера). Запуск по сигналу от зоны контроля пожарной сигнализации включён в требования с целью предотвращения нештатных срабатываний ВПВ. Если система внутреннего противопожарного водопровода (ВПВ) запустилась по сигналу, но пожарные краны закрыты, обеспечить необходимый водорасход невозможно до их открытия. Это нежелательный режим работы насосных станций.

Нормативные требования к монтажу систем ВПВ и подготовка к монтажу

Нормативная база монтажа систем ВПВ имеет существенные сходства с требованиями, предъявляемыми к системам АУВПТ и системам пенного пожаротушения. В качестве основного нормативного документа принимается ГОСТ Р 59643, который содержит несколько иную трактовку ряда положений по сравнению с ГОСТ Р 59636. Технологическая карта монтажа системы внутреннего противопожарного водоснабжения (ВПВ) должна предусматривать последовательную реализацию следующих этапов:

• Организация и подготовка монтажных работ, включая разработку плана мероприятий.
• Осуществление входного контроля поступающих материалов и комплектующих.
• Планирование материально-технических ресурсов и формирование производственных бригад с распределением функциональных обязанностей.
• Обоснование и выбор технологии выполнения монтажных работ.
• Регламентация процедуры приёмки монтажных работ.
• Выполнение комплекса пусконаладочных работ.
• Итоговая сдача объекта, включающая передачу технической документации заказчику, проведение комплексных испытаний системы ВПВ, оформление акта приёмки объекта в эксплуатацию.

Монтаж автоматических установок пожаротушения (АУВПТ) и системы внутреннего противопожарного водопровода допускается выполнять:

• по проектной документации — если она достаточно детализирована;
• преимущественно — по рабочей документации.

Оформление рабочей документации выданной в монтаж ВПВ

Рабочая документация должна быть оформлена официально: содержать подпись и печать заказчика — это подтверждает, что работы будут вестись именно на её основе. В состав рабочей документации обязательно должны входить:

• основные технические характеристики оборудования;
• указания по монтажу и пусконаладочным работам;
• подробная графическая часть (виды, разрезы), позволяющая оценить возможность монтажа на месте;
• задания для смежных разделов проекта (водоснабжение, электроснабжение, заземление, устройство фундамента, подготовка отверстий и проёмов).

Желательно, чтобы все эти задания были выполнены ещё до начала монтажных работ. Прежде чем приступать к монтажу, убедитесь, что:

• подведены трубы и электричество;
• готов фундамент;
• в стенах уже есть нужные отверстия (лучше делать их сразу при заливке бетона, а не потом).

Сертификаты в рабочей документации перед монтажом ВПВ

В документах обязательно должны быть ссылки на сертификаты — ещё лучше, если есть копии самих сертификатов (и чтобы они действовали). Также нужны спецификации на оборудование и материалы.

Перед монтажом обязательно сверьте рабочую документацию с паспортами и инструкциями к оборудованию. Часто бывает, что в документах одно, а в проекте — другое. Если не проверить заранее, можно либо вообще не суметь установить оборудование, либо система потом не будет нормально работать.

Всё, о чём мы говорим, прописано в нормативных документах и согласуется с требованиями АУВПТ.

• Во-первых, на монтаже обязательно нужно вести два журнала: общей работы и входного контроля. Если вы дополнительно проверяете заказчика, лучше выделить отдельного человека — он проследит, чтобы всё было сертифицировано и соответствовало проекту.
• Во-вторых, по отклонениям от проекта: в системах ВПВ и наружного противопожарного снабжения их обычно меньше, чем в ОПТ, но они всё равно бывают. Любое отступление нужно сразу зафиксировать на бумаге, а потом обсудить с заказчиком — кто и как будет вносить правки в документы.

Акты скрытых работ при монтажных работах ВПВ

Очень важно вовремя фиксировать все скрытые коммуникации — трубы, кабели. Если этого не сделать вовремя, потом могут возникнуть проблемы. Например, обслуживающая организация просто не будет знать, как на самом деле проложена труба, и это приведёт к ошибкам.

Поэтому так важно вовремя фиксировать все скрытые коммуникации и подписывать акты испытаний — термопровода, арматуры, ёмкостей под давлением. Это убережёт от необходимости переделывать уже смонтированную систему.

• Трубопроводы ВПВ испытывают так же, как и АУПТ: давление берут от рабочего. Сначала проверяют воздухом, потом — водой, чтобы точно выявить утечки.
• Когда сдаёте объект, не забудьте передать заказчику полный пакет документов единым актом: ведомость оборудования, все акты, сертификаты и т.д.
• Если будете варить, обязательно организуйте нормальный стационарный сварочный пост. Иногда подрядчик игнорирует правила  ПБ — что заканчивается возгоранием и большими потерями.
• По нормам сварочный пост нужно правильно оградить. Значит, заранее договоритесь с заказчиком: он выделяет место на объекте, вы его грамотно обустраиваете. Не стоит этим пренебрегать — безопасность и соблюдение правил окупаются.

Требования к монтажу систем внутреннего противопожарного водопровода (ВПВ)

При монтаже систем внутреннего противопожарного водопровода необходимо ориентироваться на нормативные документы — в частности, ГОСТ 59-643 и СП 59-636 (для установок АУВПТ). В них закреплены основные требования к монтажу различных участков системы ВПВ. Согласно пункту 4.2 ГОСТ, при монтаже насосных агрегатов необходимо проверить:

• правильность монтажа;
• отсутствие воздуха в насосах и трубопроводах;
• исправность запорной арматуры.

Однако этого недостаточно: нужно также убедиться, что монтаж и размещение оборудования соответствуют требованиям СП-10, СП-12, СП-30 (для внутренних сетей ВПВ). Кроме того, важно изучить техническую документацию на насосные агрегаты — в ней прописаны требования к монтажу и алгоритму работы. Все эти нормы необходимо строго соблюдать.

Требования к монтажу трубопроводов системы ВПВ

Требования к монтажу трубопроводов ВПВ во многом совпадают с требованиями к системам АУВПТ. Основные правила:

1. Трубопроводы должны быть без дефектов и загрязнений.
2. Нужно использовать только оригинальные крепёжные элементы.
3. Крепление следует выполнять исключительно к капитальным конструкциям.
4. Необходимо проверить правильность монтажа трубопроводов: стык не должен проходить через часть капитальной конструкции — в случае повреждения восстановить такой стык будет крайне сложно (он окажется внутри стены); желательно, чтобы стыки не располагались в труднодоступных проёмах — это упростит ремонт и обслуживание.

Порядок оформления документации систем ВПВ

После завершения монтажа составляется акт об окончании монтажных работ. В состав комиссии обязательно входят представители:

• заказчика;
• монтажной организации;
• пусконаладочной организации — если пусконаладочные работы выполняла сторонняя компания.

Важно учитывать, что монтажные работы считаются завершёнными только после выполнения пусконаладки. Соответственно, при составлении акта необходимо привлекать представителей пусконаладочной организации, если она задействована в проекте. Акт приёма-передачи документов для ВПВ оформляется по тому же принципу, что и для АУВПТ.

Особенности пусконаладочных работ систем ВПВ

Подход к выполнению пусконаладочных работ зависит от выбранного технического решения:

• на базе блочно-модульного оборудования;
• на базе автоматической пожарной сигнализации (АПС).

На этапе пусконаладочных работ выполняется проверка правильности монтажа (до первого включения). В рамках проверки:

• выявляются замечания к монтажу;
• контролируется качество изоляции;
• тестером проверяется отсутствие коротких замыканий и обрывов в шлейфах.

После этого производится подключение к прибору. Такая последовательность критически важна для корректной реализации заложенного алгоритма — в том числе в системах ВПВ, где алгоритмы запуска могут существенно различаться. По завершении пусконаладочных работ составляется соответствующий акт. Хотя форма акта может варьироваться в зависимости от компании, рекомендуется включать следующие обязательные элементы:

• представитель заказчика;
• дата выполнения работ;
• представитель пусконаладочной организации;
• общее заключение о выполнении работ;
• номер договора;
• приложение (например, методика испытаний).

Комплексные испытания и передача системы внутреннего противопожарного водопровода в эксплуатацию

Комплексная проверка системы и ее ввод в эксплуатацию сопровождаются оформлением соответствующих документов — как правило, это протокол испытаний с подписями ответственных лиц. Эти документы имеют юридическую силу и в дальнейшем подтверждают, что все требования были соблюдены. На завершающем этапе выполняются комплексные испытания. Зачастую разрабатывается отдельная методика их проведения, однако в универсальном виде она, как правило, отсутствует. Часто возникает вопрос — кто именно ее готовит. Практика показывает, что чаще всего этим занимаются совместно служба эксплуатации и специалисты, участвовавшие в пусконаладке.

Как правило, за основу берется акт завершения пусконаладочных работ, который адаптируется под формат комплексных испытаний. В рамках методики определяется, какие элементы системы необходимо проверить, чтобы убедиться в ее полной работоспособности. Речь идет не только о базовых вещах, таких как подача воды и водоразбор в наиболее удаленной точке (это лишь минимальный уровень проверки), но и о более широком наборе испытаний. В частности, проверяются различные режимы работы системы: дистанционный, автоматический, местный, а также дополнительные алгоритмы функционирования.

Все перечисленные требования и процедуры фиксируются в нормативной документации. По итогам выполненных работ оформляется акт комплексных испытаний. В ряде случаев к проверке привлекаются представители Госпожнадзора и технического надзора. Итоговый сводный документ, подтверждающий успешное проведение испытаний, служит основанием для передачи установки внутреннего противопожарного водопровода (ВПВ) в ответственную эксплуатацию.

Основы технического обслуживания систем внутреннего противопожарного водопровода и задачи ТО

Техническое обслуживание (ТО) и планово-предупредительные работы (ППР) выполняются по тому же принципу, что и для систем АПС. Их основная задача — контроль исправности пожарной автоматики и установок пожаротушения, а также поддержание их в работоспособном состоянии на протяжении всего срока эксплуатации.

Кроме того, ключевая функция системы — обеспечить подачу воды к очагу возгорания через сеть трубопроводов противопожарного водоснабжения в случае возникновения пожара. Именно для этого и проводится регулярное обслуживание: чтобы система в любой момент была готова к срабатыванию и эффективно выполнила свою задачу.

Если на объекте планируются, например, сварочные работы, организация должна заранее уведомить об этом обслуживающую сторону. Это необходимо для того, чтобы специалисты могли своевременно отключить соответствующий участок трубопровода. Подобные действия входят в перечень задач технического обслуживания системы внутреннего противопожарного водопровода.

Также в рамках ТО выполняется выявление и устранение причин ложных срабатываний пожарной автоматики. Важной частью является и определение предельного состояния системы. Речь идет о комплексной ревизии, которая, как правило, проводится раз в три года и охватывает не только автоматику, но и все технологическое оборудование.

В ходе проверки оценивается герметичность задвижек, отсутствие протечек, исправность автоматических узлов, корректность работы интерфейсных линий и систем питания. Например, проверяется, держат ли элементы питание, нет ли сбоев в работе приборов или потери связи по интерфейсу.

Все выявленные неисправности подлежат обязательной фиксации. Если на определенном участке регулярно возникают аварии или сбои, это также документируется. В дальнейшем на основании этих данных может быть принято решение о признании оборудования достигшим предельного состояния и необходимости его замены или ремонта.

Когда систему ВПВ пора менять: как это понять и что делать дальше

Если в ходе проверок становится ясно, что система внутреннего противопожарного водопровода достигла предельного состояния, специалисты формируют рекомендацию на ее замену. Дальнейшее решение уже принимает заказчик — с учетом бюджета и сроков он определяет, когда именно проводить модернизацию.

В целом все мероприятия технического обслуживания сводятся к одному: провести комплексную оценку состояния системы, определить ее надежность и выдать понятные рекомендации — что нужно сделать, чтобы она действительно обеспечивала пожарную безопасность объекта.

Какие работы входят в техническое обслуживание пожарного крана

Перечень регламентных работ во многом аналогичен требованиям нормативов (например, ГОСТ 59636) и включает несколько ключевых направлений.

1. Визуальный осмотр. На первом этапе проводится внешний осмотр оборудования. Уже по состоянию приборов и данным на дисплеях можно понять, есть ли проблемы. В норме система должна работать без сигналов «Авария», «Внимание», «Пожар» или самопроизвольных пусков.

2. Проверка  проверка пожарных кранов на работоспособность. Как и в случае с другими системами пожарной автоматики, ВПВ требует регулярных проверок. Проводятся пробные пуски, которые позволяют убедиться, что система действительно способна выполнить свою задачу в реальной ситуации.

3. Профилактическое обслуживание. Сюда входит широкий спектр работ: обслуживание насосного оборудования (смазка, замена уплотнений); очистка и протирка элементов автоматики; проверка изоляции; очистка датчиков и узлов системы. Все это необходимо для того, чтобы избежать отказов в самый критический момент.

Как принимают систему ВПВ на обслуживание

Если организация берет объект на техническое обслуживание, работа всегда начинается с анализа документации: изучается проект и исполнительные документы; проверяется наличие актов и истории обслуживания; оценивается, как система эксплуатировалась ранее. Часто выясняется, что система годами не проверялась. В таком случае без полноценного тестирования брать объект на обслуживание нельзя.

Обязательный этап — испытания системы. Перед началом обслуживания проводится комплексная проверка: выполняются натурные испытания системы; проверяется подача воды на самом удаленном пожарном кране; оцениваются показатели давления и расхода; тестируется автоматика в соответствии с алгоритмами, заложенными в проекте. Если методика испытаний отсутствует, она разрабатывается на месте. По итогам становится понятно главное — система работоспособна или нет.

Что дальше. Если выявляются неисправности, сначала устраняются все проблемы: ремонтируются узлы, настраивается автоматика, устраняются утечки. И только после этого система может быть принята на регулярное техническое обслуживание. Такой подход — не формальность, а реальная гарантия того, что в случае пожара система ВПВ не подведет.

Периодичность и порядок обслуживания систем ВПВ

Итак, перейдём к практической части — техническому обслуживанию систем внутреннего противопожарного водопровода (ВПВ) в соответствии с требованиями ГОСТ 59-643. В документе достаточно чётко прописан регламент, и, что важно, он более приближен к реальным условиям эксплуатации по сравнению с рядом других нормативов.

Главное отличие — в периодичности работ. Здесь отсутствуют ежедневные и еженедельные регламентные операции со стороны обслуживающей организации. Это логично: разработчики учитывают, что сторонние специалисты, как правило, приезжают на объект не чаще одного раза в месяц.

При этом сам перечень работ остаётся достаточно полным и не уступает другим разделам, например ОПТ. Даже несмотря на рекомендательный характер некоторых положений, в регламенте нет оговорок о возможности исключения отдельных процедур — сокращать объём работ не допускается.

Что выполняется на практике

емесячно необходимо проводить комплекс регламентных работ. Однако часть базового контроля может и должна выполняться ежедневно силами персонала объекта.

Как это организуется: За каждым помещением закрепляется ответственное лицо по пожарной безопасности. В рамках ежедневного осмотра сотрудник обращает внимание на: наличие протечек; состояние оборудования и извещателей; отсутствие повреждений (например, на потолке или трубопроводах). Если выявляются нарушения или подозрения на неисправность, информация передаётся ответственному за пожарную безопасность на объекте. Далее он связывается с обслуживающей организацией для устранения проблемы.

Роль обслуживающей организации

Раз в месяц специалисты проводят полноценный внешний осмотр, особенно в зонах с ограниченным доступом: насосные станции; технические помещения; узлы системы ВПВ. Все работы выполняются в присутствии представителя заказчика. Это обязательное условие.

После проведения осмотра фиксируется факт проверки; делается запись в журнале; представитель заказчика подтверждает выполнение работ. В журнале отражаются ключевые моменты: отсутствие протечек, состояние оборудования, целостность пломб и другие параметры.

Контроль показаний

Отдельное внимание уделяется регистрации показаний измерительных приборов. В первую очередь — манометров. Их проверка проводится в рамках ежемесячного обслуживания и позволяет оценить текущее состояние системы.

Если в системе возникают утечки, обрывы шлейфа или другие неисправности, их, как правило, выявляют в ежедневном режиме. Контроль осуществляет ответственное лицо за пожарную безопасность — чаще всего диспетчер на пожарном посту. При поступлении сигналов «неисправность», «внимание», «пожар» или «отключение автоматики» он обязан незамедлительно уведомить руководство и связаться с обслуживающей организацией для выяснения причин и устранения проблемы.

При этом ежемесячно проводится более детальный анализ состояния системы. Специалист обслуживающей организации проверяет, не было ли за прошедший период ложных срабатываний, аварийных ситуаций или частых запусков насосного оборудования, что может свидетельствовать о наличии утечек или других отклонений в работе.

Также выполняется контроль положения запорной арматуры, особенно в насосной станции. Даже в отсутствие обслуживающего персонала система позволяет отслеживать изменения положения задвижек. Если происходит их закрытие, сигнал поступает на пожарный пост, и диспетчер обязан сообщить об этом и инициировать выезд специалистов для проверки.

Дополнительно раз в месяц проверяется состояние основного и резервного источников питания. Для систем ВПВ, относящихся к первой категории электроснабжения, это особенно важно. Проверка проводится путём отключения основного питания в шкафу управления: система должна автоматически переключиться на резервный источник. После восстановления основного питания происходит обратное переключение. Реализация данного алгоритма может отличаться в зависимости от производителя оборудования, но принцип остаётся неизменным.
