Новые требования к размещению пожарных извещателей по СП 484

Размещение пожарных извещателей определяет, какую площадь сможет контролировать система пожарной сигнализации. Поэтому правильная расстановка извещателей напрямую влияет на надёжность обнаружения пожара.

Основные требования устанавливает СП 484.1311500.2020. Документ регулирует проектирование систем пожарной сигнализации и автоматизацию систем противопожарной защиты.

При этом требования СП 484 периодически уточняются. С 1 сентября 2025 года действует редакция СП 484 с Изменением № 1.СП 484 с Изменением № 1. Поэтому старые проектные решения и статьи могут содержать устаревшие требования.

При размещении извещателей учитывают несколько факторов. В первую очередь важны тип извещателя и высота помещения. Кроме того, учитывают конфигурацию потолка, балки и другие конструкции.

Отдельные требования действуют для точечных, линейных и аспирационных извещателей. Поэтому применять одинаковые расстояния для всех типов нельзя.

В статье разберём актуальные требования СП 484. Рассмотрим зоны контроля и расстояния между извещателями. Также покажем особенности размещения при балках и в помещениях большой высоты.

Отдельно рассмотрим практический расчёт расстановки извещателей. Это поможет проверить проектное решение до его выпуска.

Размещение пожарных извещателей и зона контроля

Размещение пожарных извещателей выполняют с учётом их зоны контроля. Она показывает область помещения, которую контролирует конкретный извещатель.

При этом нельзя применять один радиус для всех типов извещателей. СП 484 устанавливает разные требования для точечных тепловых и дымовых извещателей.

Размещение точечных тепловых извещателей

Точечные тепловые пожарные извещатели применяют для защиты помещений высотой до 9 м включительно.

Радиус зоны контроля такого извещателя составляет не более 3,5 м.

Высота помещения определяет возможность применения теплового извещателя. При этом установленный радиус зоны контроля не следует автоматически переносить на другие типы извещателей.

Размещение точечных дымовых извещателей

Точечные дымовые пожарные извещатели применяют для защиты помещений высотой до 12 м включительно.

Радиус зоны контроля составляет не более 6,4 м.

Таким образом, значение 6,4 м относится именно к точечным дымовым извещателям. Применять его для тепловых извещателей нельзя.

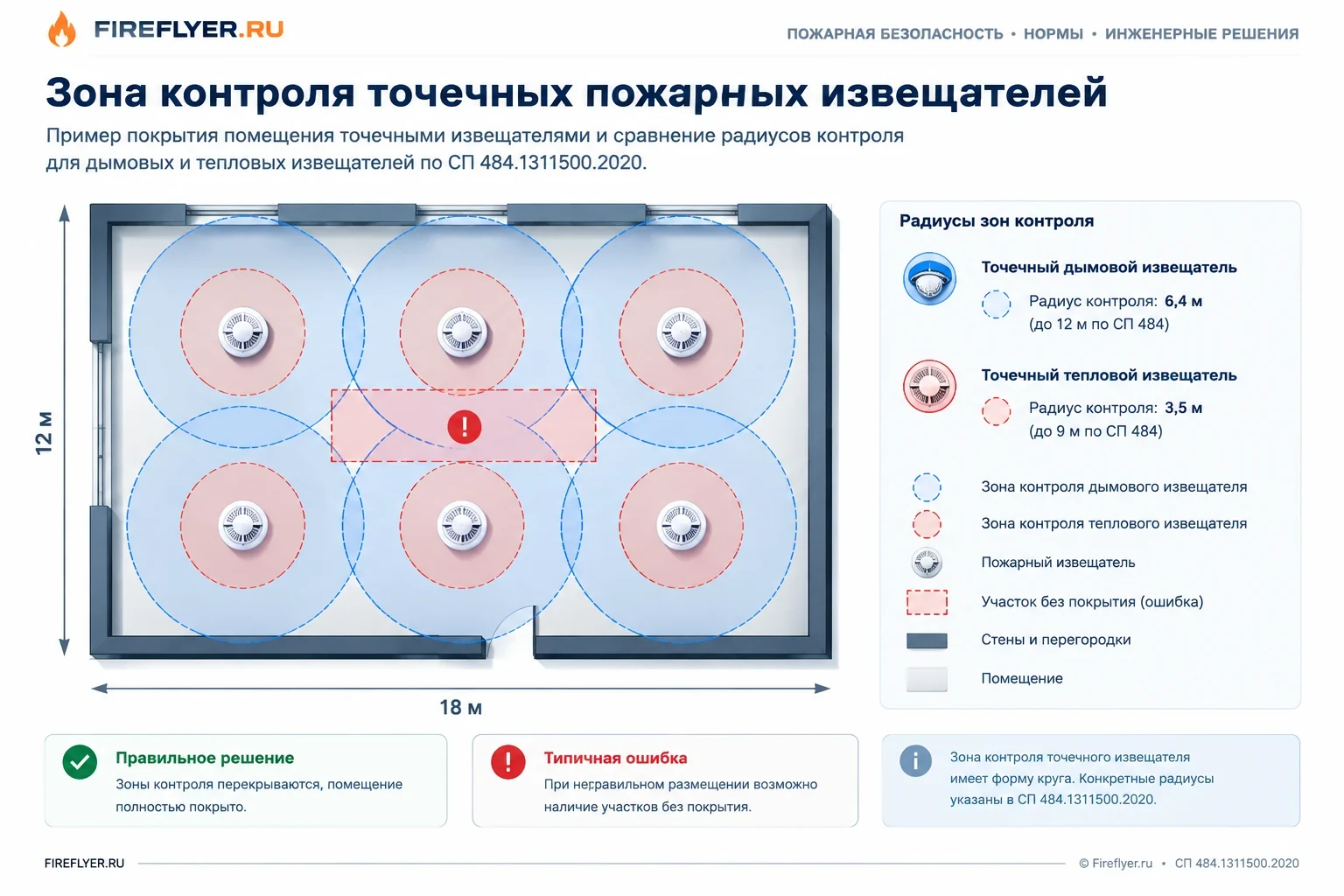

Как определить зону контроля

С 1 сентября 2025 года действует редакция СП 484 с Изменением № 1. Поэтому при проектировании необходимо использовать актуальные требования документа.

Для точечного извещателя зона контроля имеет форму круга. Помещение считают полностью контролируемым, если его горизонтальная проекция укладывается в зоны контроля установленных извещателей.

Поэтому расстояние между извещателями нельзя определять только по привычным значениям из старых проектных решений. Сначала выбирают тип извещателя и определяют его радиус зоны контроля. Затем проверяют геометрию размещения.

При расстановке нескольких извещателей зоны контроля должны обеспечивать контроль всей требуемой площади помещения.

Далее рассмотрим квадратную и треугольную схемы размещения пожарных извещателей.

Что означает радиус зоны контроля на практике

Радиус зоны контроля не является готовым расстоянием между извещателями. Он показывает, какую область помещения может контролировать один извещатель при выполнении условий СП 484.

Поэтому сначала определяют границы зоны контроля каждого извещателя. Затем проверяют всю площадь помещения на наличие участков, которые не попадают ни в одну зону.

Такой подход особенно важен в помещениях сложной формы. При наличии ниш, выступов, балок и других конструкций простого измерения расстояния между извещателями недостаточно.

Именно поэтому размещение пожарных извещателей следует проверять по геометрии зон контроля, а не только по расстоянию между соседними приборами.

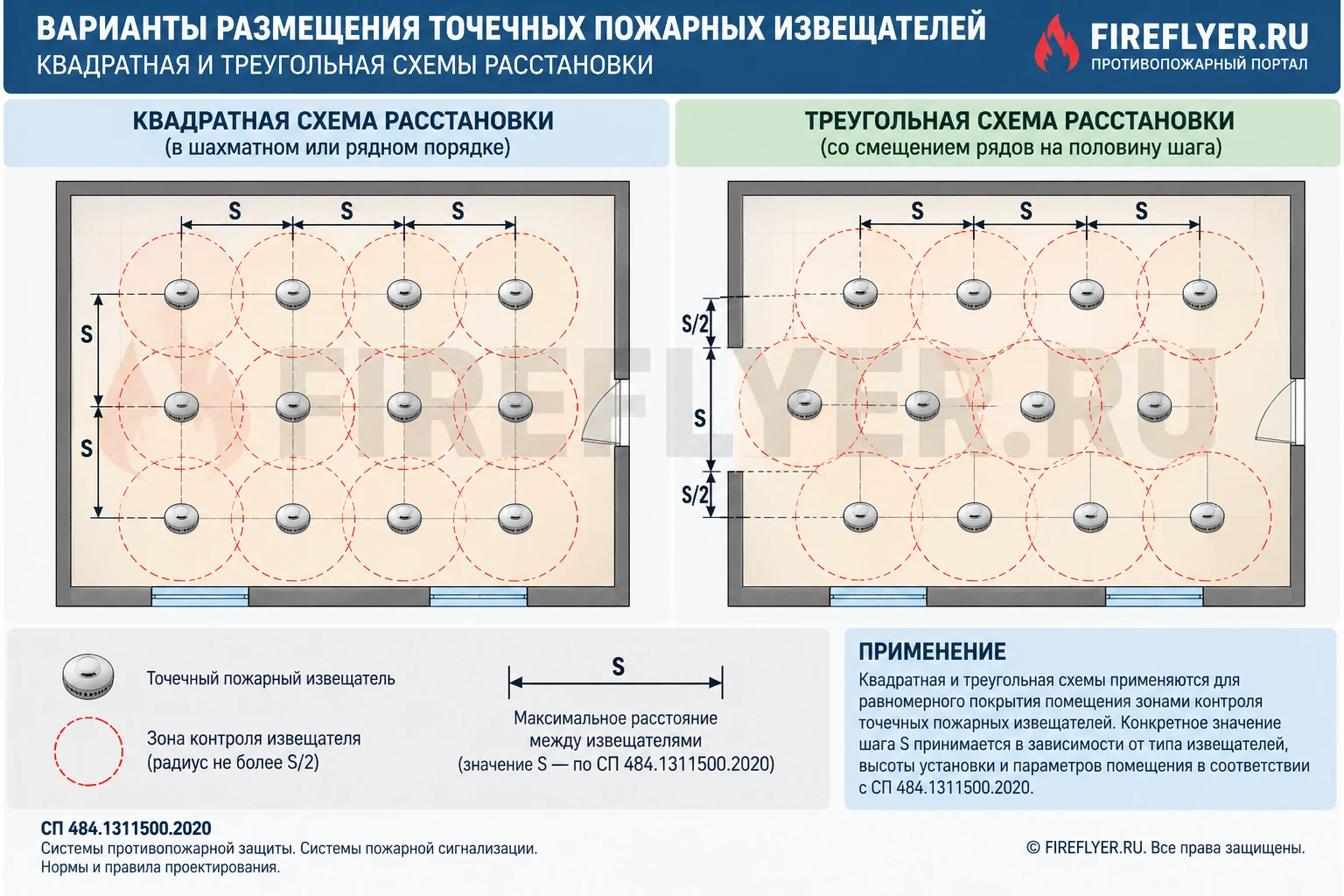

Квадратная и треугольная расстановка пожарных извещателей

После определения радиуса зоны контроля выбирают схему размещения извещателей. На практике применяют квадратную или треугольную расстановку.

Схему выбирают с учётом формы помещения и расположения конструкций. Кроме того, необходимо обеспечить контроль всей требуемой площади.

Квадратная расстановка

При квадратной схеме извещатели размещают в вершинах условных квадратов.

Для предварительной геометрической оценки максимального расстояния между соседними извещателями используют зависимость:

L = R × √2

где:

• L — расстояние между соседними извещателями;
• R — радиус зоны контроля;
• √2 — коэффициент диагонали квадрата.

Например, для точечного дымового извещателя при радиусе зоны контроля 6,4 м:

L = 6,4 × 1,414 ≈ 9,05 м.

Таким образом, при идеальной квадратной сетке расстояние между соседними извещателями составляет около 9,05 м.

Для теплового извещателя при радиусе 3,5 м:

L = 3,5 × 1,414 ≈ 4,95 м.

Однако эти значения нельзя автоматически принимать как готовое проектное расстояние. При разработке проекта дополнительно учитывают стены, балки, перепады высоты и другие конструкции.

Треугольная расстановка

При треугольной схеме извещатели размещают со смещением относительно соседнего ряда.

Для геометрической оценки расстояния между соседними извещателями используют зависимость:

L = R × √3

Расстояние между рядами составляет:

H = 1,5 × R

Для точечного дымового извещателя с радиусом зоны контроля 6,4 м получаем:

L = 6,4 × 1,732 ≈ 11,08 м.

Расстояние между рядами:

H = 6,4 × 1,5 = 9,6 м.

При этом соседние ряды смещают на половину расстояния между извещателями.

Важно не путать эти значения. 9,6 м — это расстояние между рядами при выбранной геометрической схеме, а не радиус зоны контроля извещателя. Радиус остаётся 6,4 м.

Как использовать геометрический расчёт

Полученные значения не следует принимать как универсальные нормативные расстояния между пожарными извещателями.

Это геометрическая оценка для помещения с равномерной конфигурацией и без конструктивных препятствий. В реальном проекте необходимо дополнительно учитывать форму помещения, балки, перепады высоты, ниши и другие особенности потолка.

Поэтому расчёт по радиусу зоны контроля используют как первый этап проверки. После этого расстановку необходимо сопоставить с конкретными требованиями СП 484 для выбранного типа извещателя и помещения.

Такой подход позволяет быстро проверить предварительную схему и выявить участки, которые требуют дополнительного извещателя.

Что учитывать при проектировании

Расчёт по геометрической сетке используют как основу для расстановки. После этого проектировщик проверяет фактическую конфигурацию помещения.

Необходимо учитывать расположение стен и перегородок. Также проверяют балки, короба, технологические конструкции и перепады высоты.

Кроме того, расположение извещателей должно соответствовать требованиям СП 484 для конкретного типа помещения и конструкции перекрытия.

Поэтому формулу нельзя использовать отдельно от нормативных требований. Итоговую расстановку определяют по зоне контроля и фактической геометрии помещения.

Двойной контроль при размещении пожарных извещателей

При проектировании системы пожарной сигнализации необходимо учитывать выбранный алгоритм принятия решения о пожаре. От него зависит количество автоматических пожарных извещателей, контролирующих каждую точку помещения.

Для алгоритмов А и В СП 484 допускает два варианта:

• при использовании безадресных извещателей каждая точка помещения должна контролироваться двумя извещателями;
• при использовании адресных автоматических извещателей допускается контроль каждой точки одним извещателем.

При реализации алгоритма С каждая точка помещения должна контролироваться не менее чем двумя автоматическими извещателями.

Таким образом, двойной контроль не является обязательным требованием для всех адресных систем. Его необходимость определяется выбранным алгоритмом работы системы и проектным решением.

При алгоритме С расстояние между автоматическими пожарными извещателями должно быть не менее 1,2 м. Это требование необходимо учитывать при расстановке пары извещателей, контролирующих одну точку помещения.

Дублирующие пожарные извещатели

СП 484 также допускает установку дополнительного количества извещателей сверх количества, необходимого для контроля площади или выбранного алгоритма.

Такие извещатели называют дублирующими. Их применение может повысить надёжность системы пожарной сигнализации. Например, дополнительные извещатели целесообразны там, где доступ к защищаемому помещению затруднён и обслуживание оборудования может быть ограничено.

Решение об установке дублирующих извещателей принимает проектная организация. Оно также может быть предусмотрено заданием на проектирование.

При этом расположение дополнительных извещателей необходимо проверять по зонам контроля конкретного типа извещателя. Нельзя считать, что простое смещение извещателей на половину шага автоматически обеспечивает требуемый двойной контроль всей площади.

Поэтому при проектировании сначала определяют алгоритм работы системы. Затем выбирают тип и количество извещателей. После этого проверяют контроль каждой точки помещения по зонам контроля.

Такой подход позволяет избежать избыточной расстановки извещателей и одновременно обеспечить требуемую надёжность системы.

Размещение пожарных извещателей при наличии балок

Балки на потолке могут препятствовать распространению дыма и тепловых потоков. Поэтому при проектировании системы пожарной сигнализации их необходимо учитывать.

СП 484 устанавливает отдельные требования к размещению точечных извещателей при наличии линейных балок. Расстояния зависят от высоты помещения и высоты балки.

Размещение извещателей при линейных балках

Если на потолке расположены линейные балки, расстояние между точечными извещателями поперёк балок определяют по таблице 6.2 СП 484.

Высота помещения H, м	Высота балки D	Дымовые ИП, м	Тепловые ИП, м
Любая	Менее 10% H	5,00 (2,50)	3,80 (1,90)
До 3 м включительно	Более 10% H	2,30 (1,15)	1,50 (1,25)
4 м	Более 10% H	2,80 (1,40)	2,00 (1,00)
5 м	Более 10% H	3,00 (1,50)	2,30 (1,15)
6 м и более	Более 10% H	3,30 (1,65)	2,50 (1,25)

В скобках указано максимальное расстояние между извещателем и стеной поперёк балок. Расстояние между извещателями, устанавливаемыми вдоль линейных балок, определяют по значениям радиусов зон контроля соответствующего типа извещателя.

Например, при помещении высотой 5 м и балках высотой более 10% от расчётной высоты помещения расстояние поперёк балок для дымовых извещателей не должно превышать 3 м. Расстояние от извещателя до стены в этом направлении — не более 1,5 м.

Размещение при продольных и поперечных балках

Если балки образуют на потолке отдельные ячейки, размещение точечных извещателей определяют по таблице 6.3 СП 484.

При высоте балки менее 10% от высоты помещения потолок рассматривают как плоский.

Если высота балки превышает 10% высоты помещения, учитывают ширину ячейки между балками. При ширине ячейки W ≤ 4D извещатель размещают на нижней плоскости балок. При W > 4D извещатель размещают на потолке. Здесь D — высота балки, а W — ширина ячейки.

Максимальное расстояние до ближайшего извещателя зависит от высоты помещения:

Высота помещения H, м	Дымовой ИП, м	Тепловой ИП, м
До 3 м включительно	4,5	3,0
4 м	5,5	4,0
5 м	6,0	4,5
6 м и более	6,6	5,0

Эти значения применяют при балках высотой более 10% от высоты помещения. При балках менее 10% высоты помещения размещение выполняют как при плоском потолке.

Как учитывать балки при проектировании

При выборе места установки извещателя необходимо учитывать не только расстояние между соседними извещателями. Важно определить, как балки влияют на распространение дыма или тепла.

Расстояние между извещателем и конструкцией, препятствующей распространению дымовых и тепловых потоков, измеряют по кратчайшему пути. Расстояние определяют от центра извещателя до ближайшей точки препятствия. Это требование распространяется, в частности, на балки, выступы, оборудование инженерных систем и другие конструкции.

Поэтому при сложной конфигурации потолка сначала определяют геометрию балок. Затем устанавливают расчётную высоту помещения и высоту балок. После этого выбирают положение извещателей по таблицам 6.2 и 6.3.

Такой подход позволяет избежать ситуации, когда извещатель формально находится в пределах расчётного радиуса, но балка препятствует поступлению дыма или теплового потока к чувствительному элементу.

Особенности размещения линейных пожарных извещателей

Линейные пожарные извещатели применяют для контроля помещений, где установка большого количества точечных извещателей затруднена или не обеспечивает оптимального решения.

Для линейных дымовых извещателей СП 484 устанавливает отдельные требования. Их нельзя рассчитывать по радиусу зоны контроля точечного дымового извещателя.

Размещение линейных дымовых извещателей

Линейные дымовые пожарные извещатели допускается применять в помещениях высотой до 21 м.

Оптическую ось линейного дымового извещателя располагают на расстоянии не более 4,5 м от стены.

Расстояние между оптическими осями соседних линейных извещателей не должно превышать 9 м.

При этом расстояние от оптической оси до потолка или перекрытия должно составлять от 25 до 600 мм.

Таким образом, при проектировании линейных извещателей необходимо одновременно проверить три параметра:

• высоту помещения;
• расстояние между оптическими осями;
• расстояние от оптической оси до потолка или перекрытия.

Линейные извещатели в помещениях большой высоты

Для помещений высотой более 12 м ранее применяли дополнительные требования к ярусному размещению линейных дымовых извещателей.

В действующей редакции СП 484 такой подход изменён. Для линейных дымовых извещателей установлен предельный параметр по высоте помещения — 21 м.

Поэтому старое правило о необходимости автоматически устанавливать два яруса извещателей при высоте помещения более 12 м применять не следует.

При проектировании необходимо определить высоту помещения и проверить соответствие выбранного решения действующим требованиям СП 484.

Расстояние от оптической оси до стены

Оптическую ось линейного дымового извещателя располагают так, чтобы расстояние до стены не превышало 4,5 м.

Если линейный извещатель невозможно установить непосредственно на стене, действующая редакция СП 484 допускает размещение излучателя, приёмника или отражателя с отступом от стены. Этот отступ не должен превышать четверти допустимого расстояния между оптическими осями линейных дымовых извещателей.

В отдельных случаях оптические оси допускается размещать ниже 600 мм от перекрытия. При таком размещении расстояние между оптическими осями должно быть не более 25% высоты установки извещателей. Расстояние между оптической осью и стеной должно быть не более 12,5% высоты установки.

При этом вертикальное расстояние от оптической оси до пожарной нагрузки должно составлять не менее 2 м.

Такие требования позволяют размещать линейные извещатели ниже перекрытия при наличии конструкций, которые препятствуют установке на стандартной высоте.

Линейные извещатели и сэндвич-панели

При монтаже линейных дымовых извещателей необходимо учитывать конструкцию ограждающих элементов.

СП 484 не допускает установку линейных дымовых извещателей на сэндвич-панели.

Поэтому при проектировании складских, производственных и других помещений с такими ограждающими конструкциями необходимо заранее определить отдельное основание для монтажа оборудования.

Что проверить в проекте

Перед выпуском проектной документации для линейных дымовых извещателей рекомендуется проверить:

1. высоту защищаемого помещения — не более 21 м;
2. расстояние между оптическими осями — не более 9 м;
3. расстояние от оптической оси до стены — не более 4,5 м;
4. расстояние от оптической оси до потолка или перекрытия — 25–600 мм;
5. отсутствие монтажа извещателя непосредственно на сэндвич-панели.

Такой порядок проверки позволяет оценить размещение линейных извещателей по конкретной геометрии помещения, а не переносить на них правила, предназначенные для точечных извещателей.

Преимущества и размещение аспирационных пожарных извещателей

Аспирационные пожарные извещатели используют для раннего обнаружения дыма. Они особенно полезны в помещениях, где установка точечных извещателей затруднена.

Система забирает пробы воздуха через отверстия в трубопроводе. Аспиратор создаёт поток воздуха внутри труб. Затем проба поступает в дымовую камеру извещателя.

Такое решение позволяет разместить воздухозаборные отверстия в местах, где необходимо контролировать появление дыма. При этом сам основной блок извещателя можно установить в доступном для обслуживания месте.

Аспирационные системы применяют в серверных, дата-центрах, складских помещениях и других объектах. Их также используют в помещениях с высокими потолками и сложной конфигурацией перекрытия.

Высота помещений для аспирационных извещателей

СП 484 допускает применение аспирационных пожарных извещателей в помещениях высотой до 30 м.

Для аспирационной системы зону контроля формируют воздухозаборные отверстия. При этом зона контроля каждого отверстия определяется по аналогии с зоной контроля точечного дымового извещателя.

Максимальный радиус зоны контроля одного воздухозаборного отверстия составляет 6,4 м.

Поэтому при проектировании нельзя оценивать систему только по расстоянию между трубами. Необходимо проверить расположение каждого воздухозаборного отверстия относительно стен и других границ защищаемой зоны.

Классы чувствительности аспирационных извещателей

Аспирационные извещатели различаются по чувствительности. В зависимости от конкретного оборудования применяют классы чувствительности, предусмотренные нормативными и техническими документами на извещатель.

При выборе класса учитывают назначение помещения и особенности защищаемого оборудования.

Для помещений с электронным оборудованием могут применяться решения с повышенной чувствительностью. Однако конкретный класс нельзя выбирать только по высоте помещения.

Проектировщик должен учитывать технические характеристики конкретного аспирационного извещателя. В частности, проверяют допустимое количество воздухозаборных отверстий, длину труб, время транспортировки пробы и другие параметры, установленные изготовителем.

Аспирационные извещатели на высокостеллажных складах

Аспирационные системы применяют для защиты высокостеллажных складов.

СП 484 предусматривает возможность защиты помещений высотой до 40 м при специальном размещении воздухозаборных отверстий.

Для таких помещений применяют несколько уровней контроля. Воздухозаборные отверстия размещают под ярусами стеллажей и под покрытием здания в соответствии с требованиями СП 484.

Для нижнего уровня используют аспирационные извещатели класса B или выше. Воздухозаборные отверстия этого уровня располагают под ярусами стеллажей на высоте не более 30 м.

Для верхнего уровня применяют извещатели класса A. Воздухозаборные отверстия располагают под покрытием на высоте до 40 м.

Такое решение позволяет контролировать появление дыма на разных уровнях высотного складского помещения.

Расстановка воздухозаборных отверстий

При проектировании аспирационной системы необходимо определить зоны контроля всех воздухозаборных отверстий.

Для одного отверстия используют радиус зоны контроля 6,4 м. Горизонтальная проекция защищаемой площади должна полностью попадать в совокупность зон контроля.

Поэтому отверстия располагают с учётом формы помещения. Дополнительно учитывают стены, перегородки, балки, оборудование и другие конструкции, которые могут влиять на движение дыма.

Расстояние между отверстиями и трубами нельзя задавать одной универсальной величиной. Оно зависит от выбранной схемы размещения и характеристик конкретной аспирационной системы.

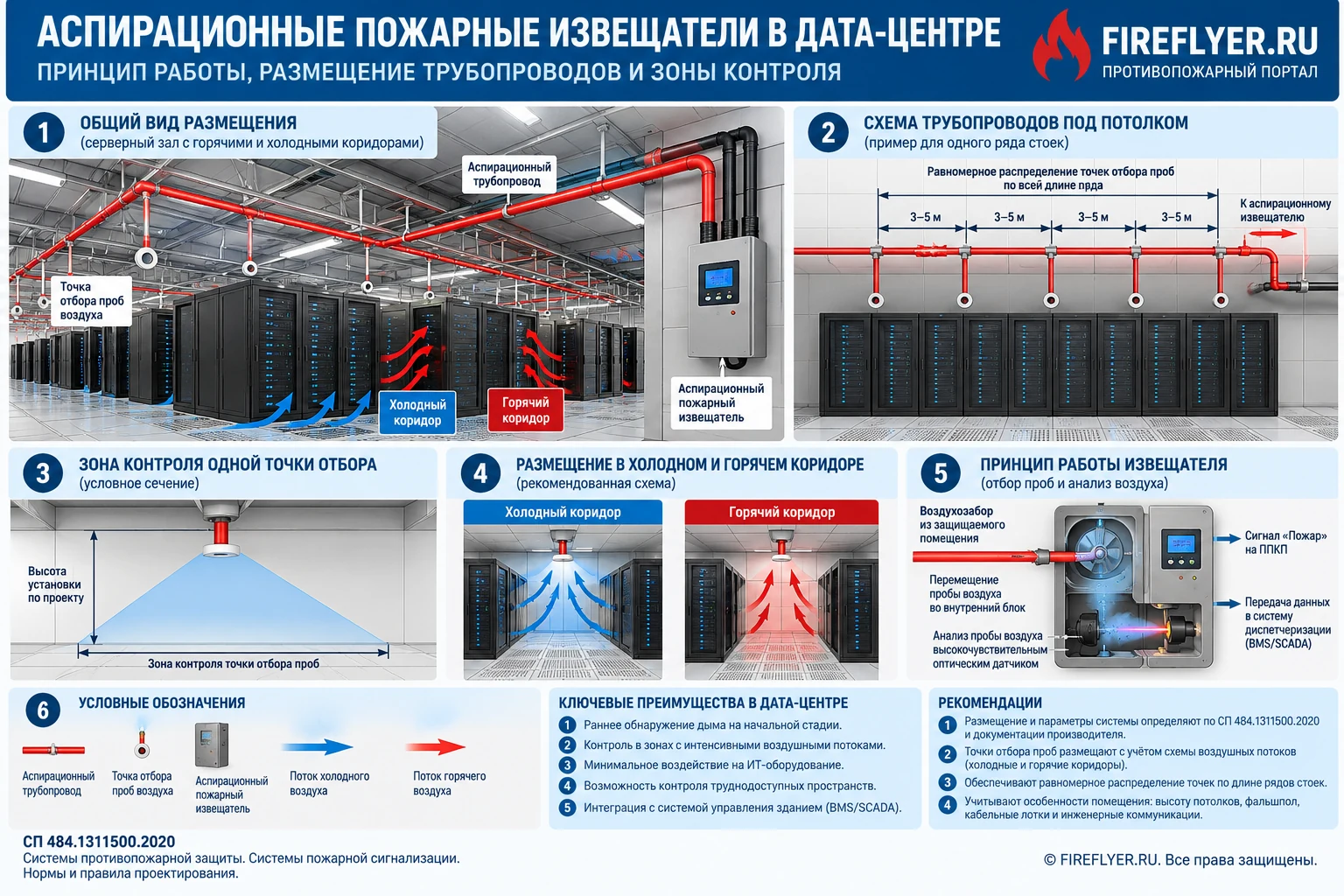

Аспирационные системы в серверных и дата-центрах

Аспирационные извещатели хорошо подходят для помещений с электронным оборудованием.

В серверных и дата-центрах воздухозаборные отверстия размещают с учётом движения воздуха от оборудования и работы системы кондиционирования.

При проектировании необходимо определить места возможного появления и распространения дыма. Воздухозаборные отверстия могут располагаться в зоне возврата воздуха, рядом с защищаемым оборудованием и в других местах, определённых проектным решением.

Особое внимание уделяют фальшполам и пространству над подвесным потолком. Если эти пространства требуют защиты, размещение воздухозаборных отверстий необходимо рассматривать отдельно.

Что проверить при проектировании аспирационной системы

Перед выпуском проекта необходимо проверить:

1. высоту помещения;
2. класс чувствительности выбранного извещателя;
3. количество воздухозаборных отверстий;
4. радиус зоны контроля каждого отверстия;
5. расположение труб относительно балок и других конструкций;
6. длину каждого участка трубопровода;
7. время транспортировки пробы воздуха;
8. соответствие расчёта техническим характеристикам оборудования.

Таким образом, аспирационную систему нельзя проектировать только по расстоянию между трубами.

Сначала определяют требуемую зону контроля. Затем выбирают класс и модель извещателя. После этого выполняют расчёт трубопроводов и проверяют время транспортировки проб воздуха.

Такой порядок позволяет совместить требования СП 484 с техническими характеристиками конкретного аспирационного оборудования.

Размещение пожарных извещателей в дата-центрах

Дата-центры предъявляют повышенные требования к раннему обнаружению пожара. В серверных помещениях работают системы вентиляции и кондиционирования. Воздушные потоки могут влиять на распространение дыма и поступление продуктов горения к извещателю.

Поэтому при проектировании пожарной сигнализации необходимо учитывать не только площадь помещения. Важно оценить расположение серверного оборудования, направление движения воздуха и особенности системы кондиционирования.

Почему в дата-центрах применяют аспирационные извещатели

Для серверных и дата-центров целесообразно рассматривать аспирационные системы пожарной сигнализации.

Аспирационный извещатель постоянно отбирает пробы воздуха из защищаемой зоны. Воздухозаборные отверстия можно расположить непосредственно в местах возможного появления дыма.

Такой подход позволяет учитывать особенности воздушных потоков и размещения оборудования.

СП 484 предусматривает отдельные требования к применению аспирационных извещателей в помещениях с электронным оборудованием. Для серверных помещений рекомендуется применять аспирационные извещатели не ниже класса A.

Воздухозаборные отверстия размещают внутри или в непосредственной близости от защищаемого оборудования. При этом конкретное расположение определяют с учётом движения воздуха и конструкции помещения.

Размещение воздухозаборных отверстий

При проектировании дата-центра необходимо определить места, где дым может появиться в первую очередь.

Воздухозаборные отверстия могут располагаться рядом с серверными стойками. Их также размещают в зонах движения воздуха к системе кондиционирования.

Отдельно рассматривают пространство под фальшполом и пространство над подвесным потолком. Если эти зоны требуют защиты, их необходимо включить в проектное решение.

При выборе мест установки учитывают:

• расположение серверных стоек;
• направление воздушных потоков;
• расположение вентиляционного оборудования;
• фальшполы и подвесные потолки;
• кабельные трассы;
• возможные источники перегрева оборудования.

При этом нельзя просто увеличить количество воздухозаборных отверстий без проверки расчёта. Необходимо учитывать характеристики конкретного аспирационного извещателя и трубопроводной сети.

Почему одной установки потолочных извещателей может быть недостаточно

Точечный дымовой извещатель контролирует пространство непосредственно в зоне его установки. В дата-центре воздушные потоки могут изменить направление распространения дыма.

Поэтому геометрически правильная расстановка потолочных извещателей не всегда отражает фактическую картину движения воздуха.

Это не означает, что точечные извещатели нельзя применять в дата-центрах. Однако при проектировании необходимо оценить особенности помещения и выбрать тип системы, обеспечивающий требуемое обнаружение пожара.

Практический подход к проектированию

Для дата-центра сначала определяют наиболее вероятные источники возникновения дыма. Затем анализируют движение воздуха в помещении.

После этого выбирают тип извещателей и места их установки. Для аспирационной системы дополнительно рассчитывают трубопроводы и положение воздухозаборных отверстий.

Особое внимание уделяют оборудованию, отказ которого может привести к значительным последствиям. В таких местах раннее обнаружение дыма позволяет быстрее передать сигнал на систему пожарной автоматики и организовать необходимые защитные мероприятия.

Таким образом, для дата-центров важно не просто увеличить количество пожарных извещателей. Необходимо учитывать реальную аэродинамику помещения и расположение защищаемого оборудования.
