Клапан дымоудаления: требования и монтаж

Клапан дымоудаления — ключевой элемент современных систем противодымной защиты, напрямую влияющий на безопасность людей при пожаре. Безусловно, его задача — не только оперативно удалять продукты горения из эвакуационных путей и помещений, но и одновременно блокировать распространение дыма по смежным зонам за счёт герметичного перекрытия воздуховодов.

Клапан дымоудаления: требования СП 60.13330.2020, СП 7.13130.2013 и ТР ЕАЭС 043/2017

В проектировании зданий всё чаще делают ставку на клапаны с нормированным пределом огнестойкости и высоким сопротивлением дымогазопроницанию: таким образом, такие параметры закреплены в актуальных нормативах, включая СП 7.13130.2013 и ТР ЕАЭС 043/2017. Безусловно, грамотный подбор и монтаж клапанов — не только формальное соответствие требованиям, но и реальный фактор, способный сократить риски и выиграть время для эвакуации. В связи с этим вопросы классификации, расчёта параметров и нормативных требований к клапанам дымоудаления остаются одними из самых востребованных в практике пожарной безопасности. По этой причине, поскольку данные технические устройства являются частью вентиляционной системы, главным образом нормативным документом, который устанавливает требования к ним, выступает СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01. 2003). Впоследствии документ был введён в действие 1 июля 2021 года и с тех пор регулярно актуализируется: в частности, последняя действующая редакция принята 17 января 2025 года.

В частности, в области пожарной безопасности применение клапанов регулируется СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», который также актуализирован — Изменение № 3 вступило в силу 1 июля 2025 года. Кроме того, на наднациональном уровне обязательные требования к средствам обеспечения пожарной безопасности, включая клапаны систем противодымной вентиляции, установлены техническим регламентом Евразийского экономического союза ТР ЕАЭС 043/2017, действующим с 1 января 2020 года.

Клапан дымоудаления: конструкция и логика срабатывания при пожаре

В целом клапан дымоудаления — это нормально закрытый противопожарный клапан, который устанавливают в проёмах дымовых вытяжных шахт, на воздуховодах или в ограждающих конструкциях зданий. Его главная задача — открыть проходное сечение при пожаре, чтобы организованно отвести продукты горения за пределы помещения. В целом, конструкция включает три ключевых элемента: стальной корпус, поворотную заслонку и приводной механизм. В дежурном режиме заслонка закрыта и герметично перекрывает канал, предотвращая неконтролируемое распространение воздушных потоков. Кроме того, корпус изготавливают из оцинкованного металла или нержавеющей стали — выбор материала зависит от условий эксплуатации. Монтаж выполняют в наружных стенах, перегородках и перекрытиях. Число заслонок варьируется от одной до нескольких, в зависимости от типоразмера и расчётных параметров системы. Наконец, приводной механизм представлен устройствами разного типа: электромеханическими, электромагнитными или пружинно-рычажными. Он обеспечивает перевод заслонки в открытое положение по сигналу пожарной автоматики.

Клапан дымоудаления: какие нормативы определяют его характеристики

Прежде всего, при проектировании систем противодымной защиты подбор клапана дымоудаления ведётся с учётом нормированного предела огнестойкости и сопротивления дымогазопроницанию. Эти параметры закреплены в актуальных документах: СП 7.13130.2013 и ТР ЕАЭС 043/2017. Безусловно, предел огнестойкости клапана (EI) должен соответствовать классу защищаемого участка воздуховода и типу ограждающей конструкции. Кроме того, показатель дымогазопроницания нормируется для обеспечения локализованного отвода продуктов горения — без распространения дыма по смежным зонам. Следовательно, грамотный подбор и монтаж клапана — это не формальное соответствие нормативам, а расчётная увязка с параметрами вытяжной противодымной вентиляции: расходом воздуха, перепадом давления и геометрией шахты. В результате такой подход гарантирует, что система обеспечит безопасную эвакуацию и ограничит распространение опасных факторов пожара.распространение опасных факторов пожара.

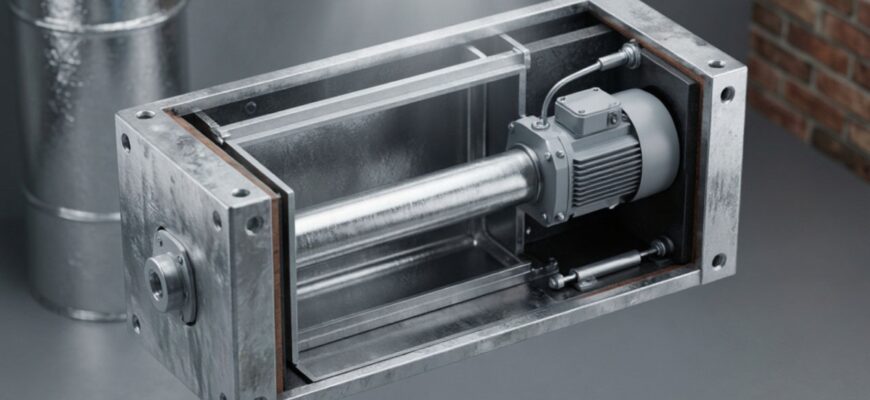

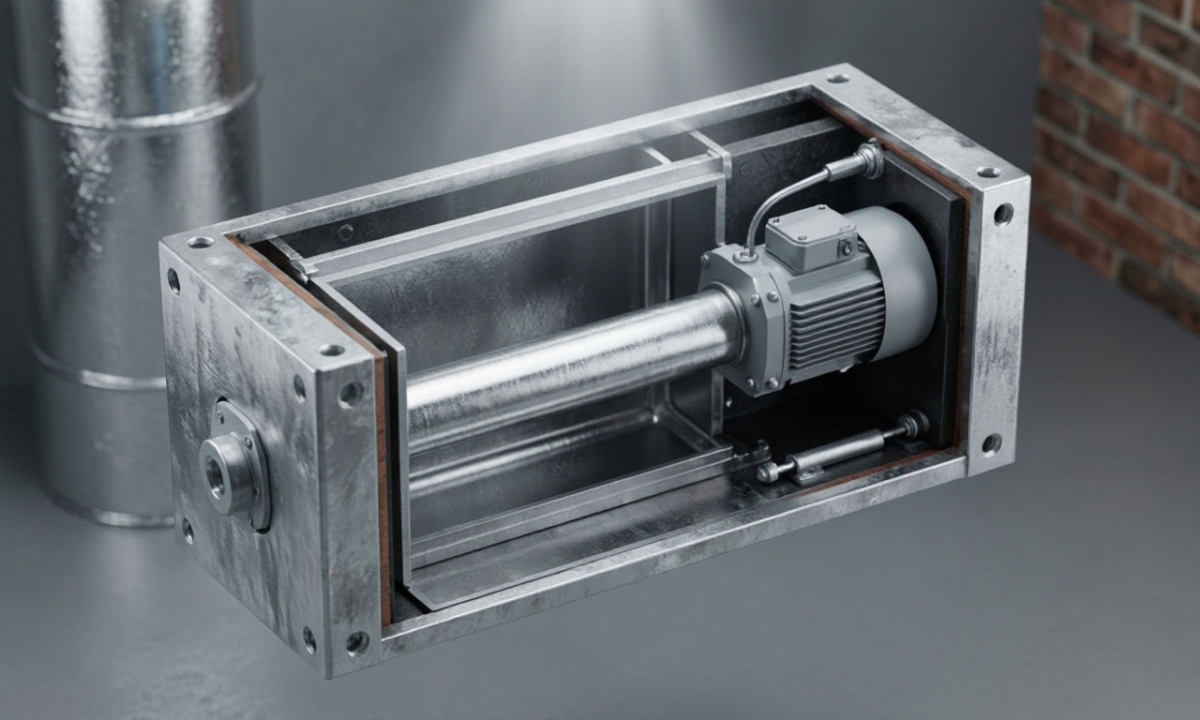

Клапан дымоудаления: что это и как устроен его корпус

Безусловно, клапан дымоудаления — это противопожарный клапан с пределом огнестойкости. Он открывается при пожаре для удаления продуктов горения. Удаление происходит через систему вытяжной противодымной вентиляции. Клапан нормально закрытый и монтируется в защищаемом помещении. Конструкция включает три основных элемента и вспомогательные детали. В целом, корпус — это несущая стальная оболочка прямоугольного сечения. Она изготавливается из листовой оцинкованной стали. Толщина стали составляет от 1 до 1,4 мм. По заказу корпус может быть из нержавеющей стали. Корпус оснащён одним или двумя присоединительными фланцами.

Они выполнены отгибкой кромок листа. При стеновом исполнении фланец один, при канальном — два. Кроме того, между секциями корпуса может устанавливаться термоизолирующая вставка. Она изготовлена из огнестойкого материала. Толщина вставки зависит от требуемого предела огнестойкости. В местах примыкания заслонки монтируются уплотнительные ленты. Также устанавливаются нащельники для герметичности закрытого положения. Наконец, корпус устанавливается в проёмах ограждающих конструкций. Это наружные стены, внутренние перегородки, межэтажные перекрытия. Либо корпус ставится в разрез воздуховодов противодымной вентиляции. Зазоры между корпусом и конструкцией заполняются огнестойким раствором. Предел огнестойкости при этом должен быть не ниже нормируемого.

Клапан дымоудаления: заслонка, привод и дополнительные элементы

Прежде всего, заслонка — это подвижный запорный элемент поворотного типа. Она установлена на оси внутри корпуса. Заслонка перекрывает проходное сечение клапана. Изготавливается из стали с рёбрами жёсткости по периметру. Кроме того, заслонка может быть одностворчатой или многостворчатой. Это зависит от типоразмера клапана. При многостворчатой конструкции момент передаётся через систему тяг. В то же время угол поворота заслонки из закрытого положения равен 90°.

Три основных типа приводов клапана дымоудаления

В нормально закрытом исполнении пружина удерживает заслонку в положении «закрыто». После этого сигнал пожарной автоматики переводит её в положение «открыто». Кроме того, привод выступает исполнительным механизмом, который обеспечивает перемещение заслонки в требуемое положение.

• Во-первых, электромагнитный привод удерживает заслонку защёлкиванием сердечника. При подаче напряжения электромагнит отпускает сердечник. Возвратная пружина переводит заслонку в открытое положение. Возврат в исходное состояние производится вручную.
• Во-вторых, электромеханический привод с пружиной работает иначе. При подаче сигнала пружина открывает заслонку. Возврат в закрытое положение осуществляется электродвигателем. Это происходит после восстановления питания.
• В-третьих, реверсивный электромеханический привод управляет заслонкой двигателем.

Напряжение подаётся на соответствующие клеммы. Пружинный механизм в этом приводе отсутствует.

Дополнительные элементы клапана дымоудаления

Кроме того, клапан может оснащаться концевыми выключателями. Они контролируют положение заслонки — «открыто» или «закрыто». Также возможна установка клеммной коробки для внешних цепей. Более того, может устанавливаться термодатчик для автоматического срабатывания. Ещё возможны защитный кожух и декоративная решётка. Кожух предохраняет механизм от раствора при монтаже. Решётка используется при стеновом исполнении клапана. В заключение, предел огнестойкости определяется по ГОСТ 34720-2021. Он обозначается буквами E и I с указанием времени. Например, индекс EI 90 означает 90 минут огнестойкости.

Как работает клапан дымоудаления

Прежде всего, любой клапан дымоудаления проходит обязательную сертификацию. Технический регламент ЕАЭС 043/2017 закрепляет это требование. Без сертификата противопожарные клапаны нельзя продавать и монтировать. Кроме того, процедура включает огневые испытания в аккредитованной лаборатории.

Огнестойкость и маркировка

Предел огнестойкости показывает, сколько минут клапан сдерживает огонь. В зависимости от модели это 60, 90 или 120 минут. Обозначается показатель латинскими символами EI. Буква E означает потерю целостности конструкции. Буква I — снижение теплоизолирующей способности. Таким образом, маркировка EI 90 говорит о полутора часах огнестойкости. При этом чем выше показатель, тем серьёзнее защита. Для архивов и серверных выбирают модели с пределом EI

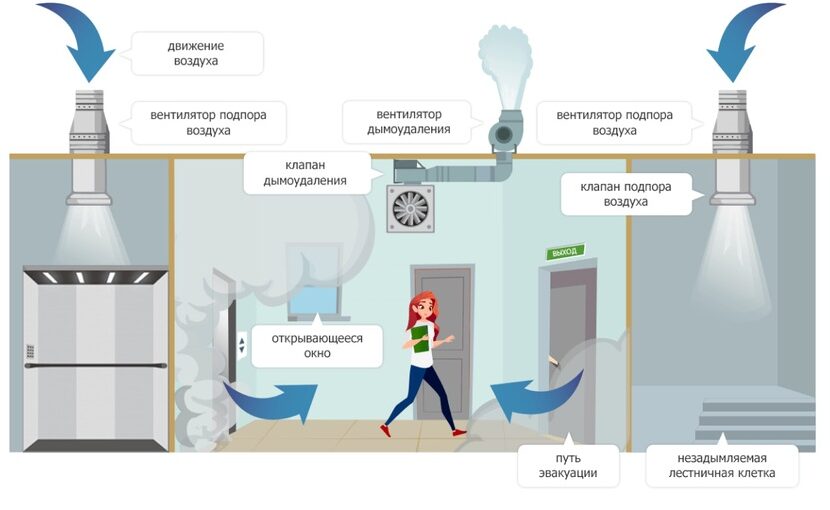

Принцип действия

Сначала пожарный извещатель фиксирует признаки возгорания. Затем сигнал поступает на приёмно-контрольный прибор. После этого прибор подаёт команду на открытие заслонки. В результате заслонка открывается и соединяет помещение с дымовой шахтой. Благодаря работе вытяжного вентилятора продукты горения отводятся наружу. Следовательно, воздух в здании очищается от дыма. Это обеспечивает безопасную эвакуацию людей. Кроме того, огнезадерживающие клапаны в соседних зонах закрываются. Поэтому огонь не распространяется по воздуховодам. В итоге система противодымной защиты работает комплексно.

Клапан дымоудаления: виды изделий и их габариты

В целом клапан дымоудаления выпускают в разных исполнениях. Следовательно, выбор зависит от места монтажа и схемы вентиляции. В частности, далее рассмотрим основные типы.

Клапан дымоудаления стенового типа

Клапан дымоудаления выпускают в разных исполнениях. Соответственно, выбор зависит от места монтажа и схемы вентиляции. Далее рассмотрим основные типы.

Клапан дымоудаления шахтного (канального) типа

Шахтные, или канальные, клапаны имеют по фланцу с каждой стороны. В частности, такая конструкция подходит для монтажа в шахтах либо для стыковки коробов дымоудаления. Кроме того, управление реализуют через внутренние или внешние приводы. Таким образом, это расширяет варианты интеграции в систему.

Клапан дымоудаления: принципы срабатывания

В целом клапан дымоудаления различают по режиму работы в нормальных условиях. Соответственно, от этого зависит область применения устройства. Прежде всего, нормально закрытые. Заслонка удерживается в закрытом положении, при этом открытие происходит только при пожаре. Безусловно, большинство отечественных моделей относится именно к этому типу. В частности, их ставят на воздуховоды общеобменной вентиляции. По этой причине такие устройства получили наибольшее распространение.

Кроме того, нормально открытые. В штатном режиме заслонка остаётся открытой. При пожаре клапан закрывается. Таким образом, эти устройства применяют исключительно в системах дымоудаления и противодымной защиты. Наконец, двойного действия. Заслонка способна работать в обоих режимах. Следовательно, клапан может закрываться и открываться в зависимости от этапа пожаротушения. В результате это делает его универсальным для разных вентиляционных систем.

Клапан дымоудаления: варианты исполнения

В целом по условиям эксплуатации производители выделяют три группы клапанов. Прежде всего, общепромышленные модели служат для помещений с нормальной окружающей средой. В частности, их выбирают для зон, где агрессивные факторы полностью отсутствуют. Кроме того, коррозионностойкие клапаны противостоят воздействию влаги и химически агрессивных сред. Соответственно, такие устройства монтируют во влажных и химически опасных участках вентиляционных систем. Наконец, взрывозащищённые модели подходят для производственных и складских помещений. Также их применяют в зданиях, где риск взрыва и пожара повышен.

Габариты клапана дымоудаления

Размеры устройств варьируются в широком диапазоне. Например, сечение начинается от 10×10 см. В то же время максимальные габариты достигают 50×90 см. Следовательно, точный выбор определяют по результатам расчёта дымоудаления. Его выполняют проектировщики с учётом площади и конфигурации здания. А также учитывают объём выводимых дымовых газов и приточного воздуха.

Приводы клапана дымоудаления

Привод — это исполнительный механизм, управляющий заслонкой. Таким образом, тип привода влияет на скорость срабатывания и надёжность. Кроме того, выбор зависит от схемы автоматизации и условий монтажа.

Клапан дымоудаления: схема подключения

Прежде всего, аналогично противопожарному клапану, клапан дымоудаления подключают по тем же правилам. В частности, принципы монтажа и подсоединения автоматики у них совпадают. Кроме того, стандарт СТО НП АВОК 1.05-2006 закрепляет графическое обозначение для этих устройств. Согласно таблице 1.6 этого документа, устройство получает код 1.6.06. В отличие от него, соседний код 1.6.07 обозначает огнезадерживающий клапан.

Общие правила монтажа системы дымоудаления

В целом установку вентиляции ведут по определённым правилам. В частности, они касаются шахт, воздуховодов, а также самих клапанов.

Прежде всего, трассировку воздуховодов проектируют с учётом кратчайших путей удаления дыма. В результате снижается аэродинамическое сопротивление и повышается эффективность системы. Кроме того, сечения каналов рассчитывают на проектный расход газов — занижение площади сечения приводит к падению тяги и росту нагрузки на вентиляторы.

Размещение клапанов дымоудаления

Для начала, клапаны размещают на границе пожарных отсеков и зон дымоудаления. Таким образом, заслонка в закрытом положении выполняет функцию противопожарной преграды, а в открытом — обеспечивает выброс продуктов горения. Кроме того, корпус клапана жёстко крепят к строительным конструкциям с помощью анкерных соединений или монтажных рам. В связи с этим недопустимо использование подвижных подвесок, которые при пожаре могут деформироваться и нарушить герметичность стыка.

Герметичность клапанов дымоудаления

Безусловно, герметичность соединений — одно из главных требований к монтажу. Следовательно, фланцевые и ниппельные стыки уплотняют термостойкими прокладками, а в качестве уплотнителя применяют материалы класса не ниже требуемого предела огнестойкости. Кроме того, электромагнитные защёлки и приводы подключают к системе автоматического управления по схеме, согласованной с проектом автоматики. Тем временем, если питание прерывается, заслонка должна автоматически переходить в безопасное положение — открытое для клапанов дымоудаления и закрытое для огнезадерживающих.

Испытания на плотность и работоспособность клапана дымоудаления

Наконец, после монтажа систему испытывают на плотность и работоспособность. Например, проверяют срабатывание клапанов от сигнала пожарной автоматики, замеряют утечки через закрытую заслонку и фиксируют время срабатывания привода. В результате по итогам испытаний составляют акт, который входит в исполнительную документацию. Таким образом, объект можно вводить в эксплуатацию только при полном соответствии замеров проектным значениям.

Вертикальные шахты.

Прежде всего, при строительстве от подвала до крыши возводят вертикальные вентиляционные каналы. Соответственно, они должны обладать высокой огнестойкостью. Традиционно их возводят из кирпича. Однако в то же время современные проекты нередко используют бетон или газобетон.

Горизонтальные воздуховоды.

Сквозь здание прокладывают горизонтальные короба. Как правило, их изготавливают из оцинкованной стали. Для того чтобы повысить огнестойкость, короба обрабатывают защитными материалами — в частности, применяют базальтовую теплоизоляцию и огнестойкую штукатурку. Кроме того, дополнительно используют специальный огнестойкий герметик или пену.

Монтаж клапанов.

Установку проводят аккуратно, без ударов и деформаций корпуса. Повреждение корпуса нарушает работу заслонки. В результате клапан не сможет функционировать при пожаре.
