Световая башня

date25.01.2020
Световая башня
картинка

Здравствуйте, уважаемые читатели.

Сегодня хотелось бы обсудить с вами одну интересную разработку –

поговорить о том, что собой представляет световая башня.

Каковы характеристики этого прибора, где он используется,

как устроен, какие меры безопасности надо соблюдать при работе с этим оборудованием.

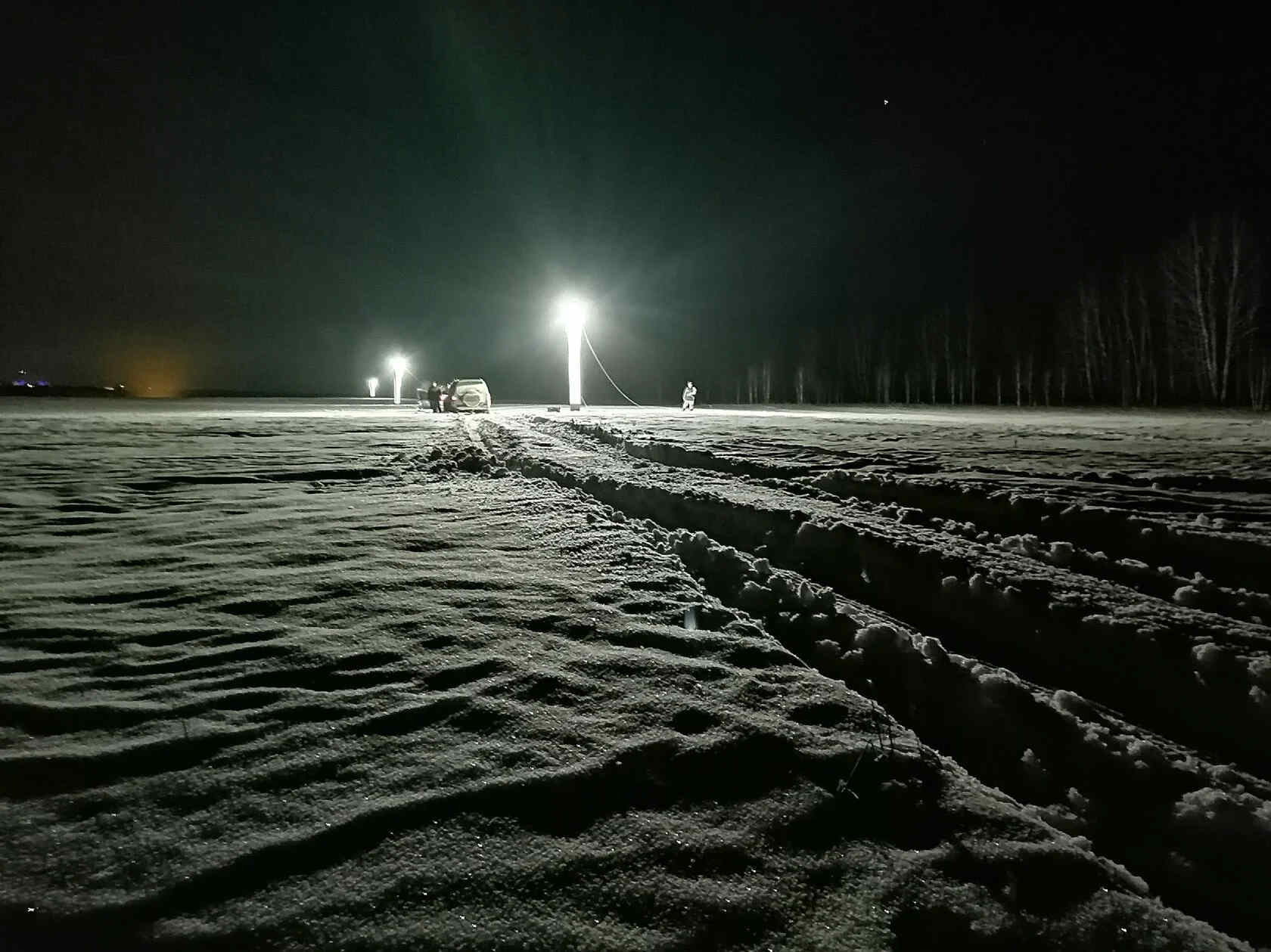

Световая башня

Что это за устройство?

Такая осветительная установка это автономная световая система,

которая позволяет осветить территорию большой площади.

Освещает площадь до 15000 м2 «теплым» светом.

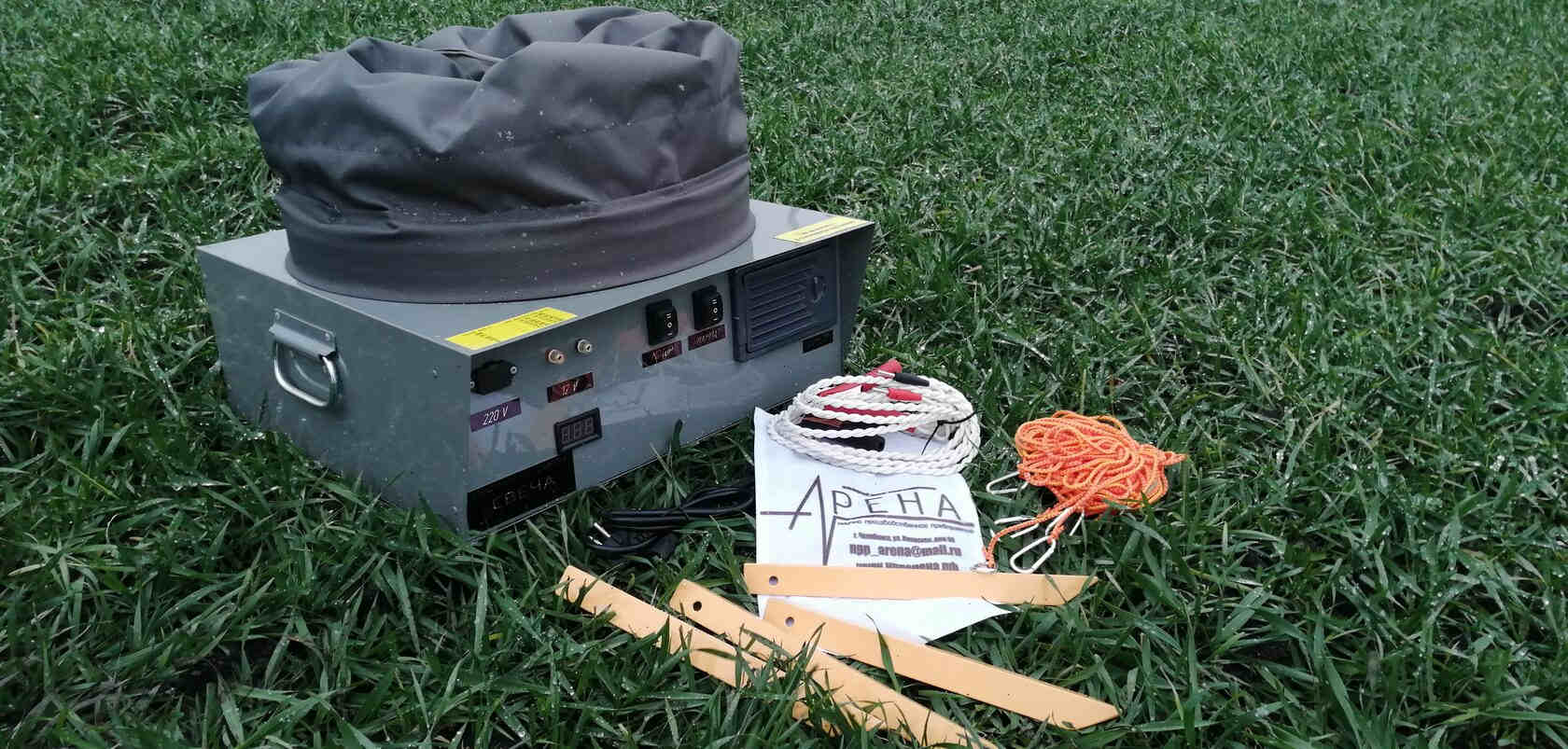

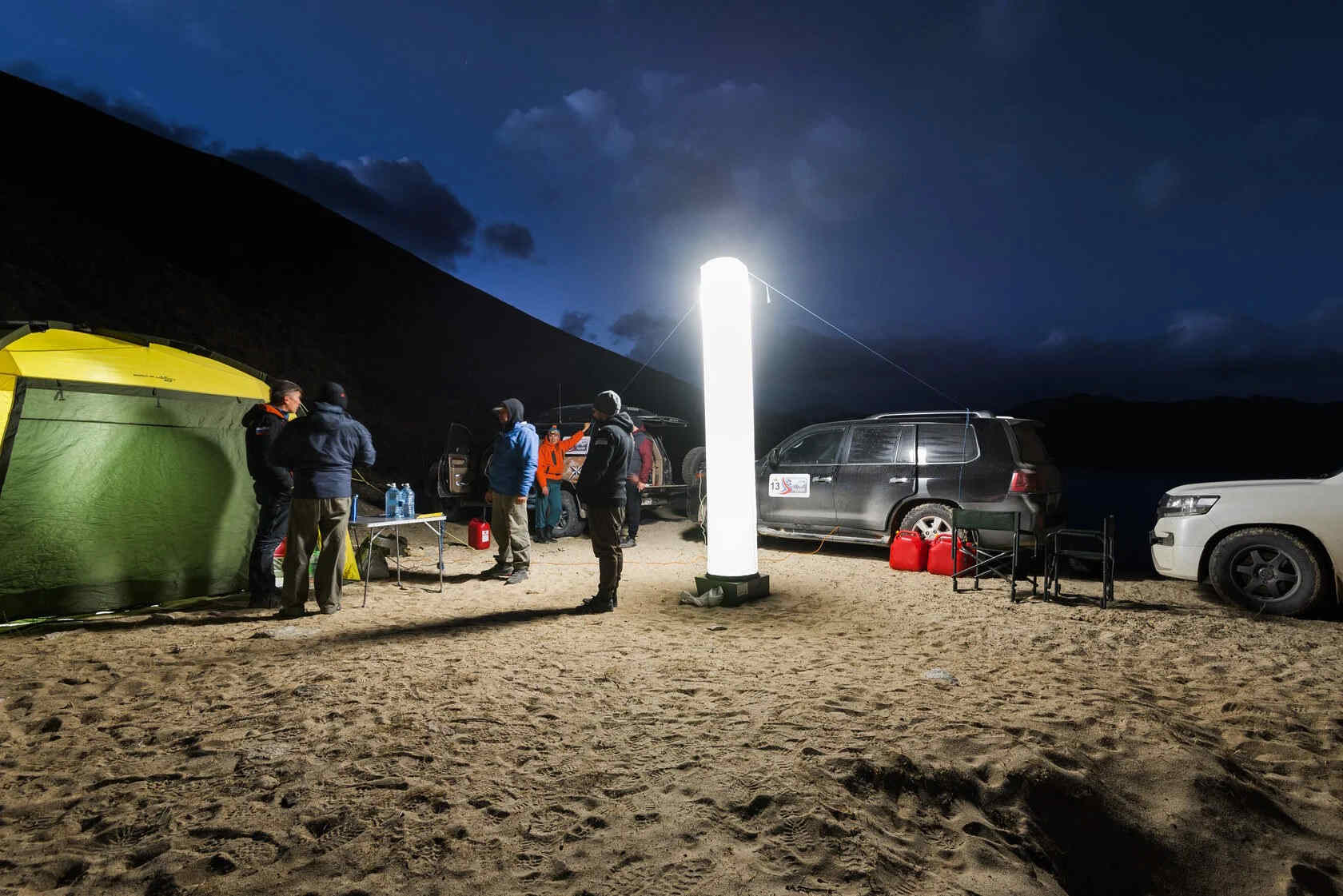

световые башниДостоинство в том, что башня это российская разработка.

Она была запатентована разработчиками в 2001-м году под собственной торговой маркой с патентом № RU 2193581С1.

Внешне напоминает обыкновенный столб.

В качестве светорассеивающего материала используется прочная непроницаемая ткань.

Для развертывания не требуется дорогое оборудование и обученный персонал.

Отличительные качества отечественной разработки – немецкая парусина с улучшенной проводимостью света и предохранитель.

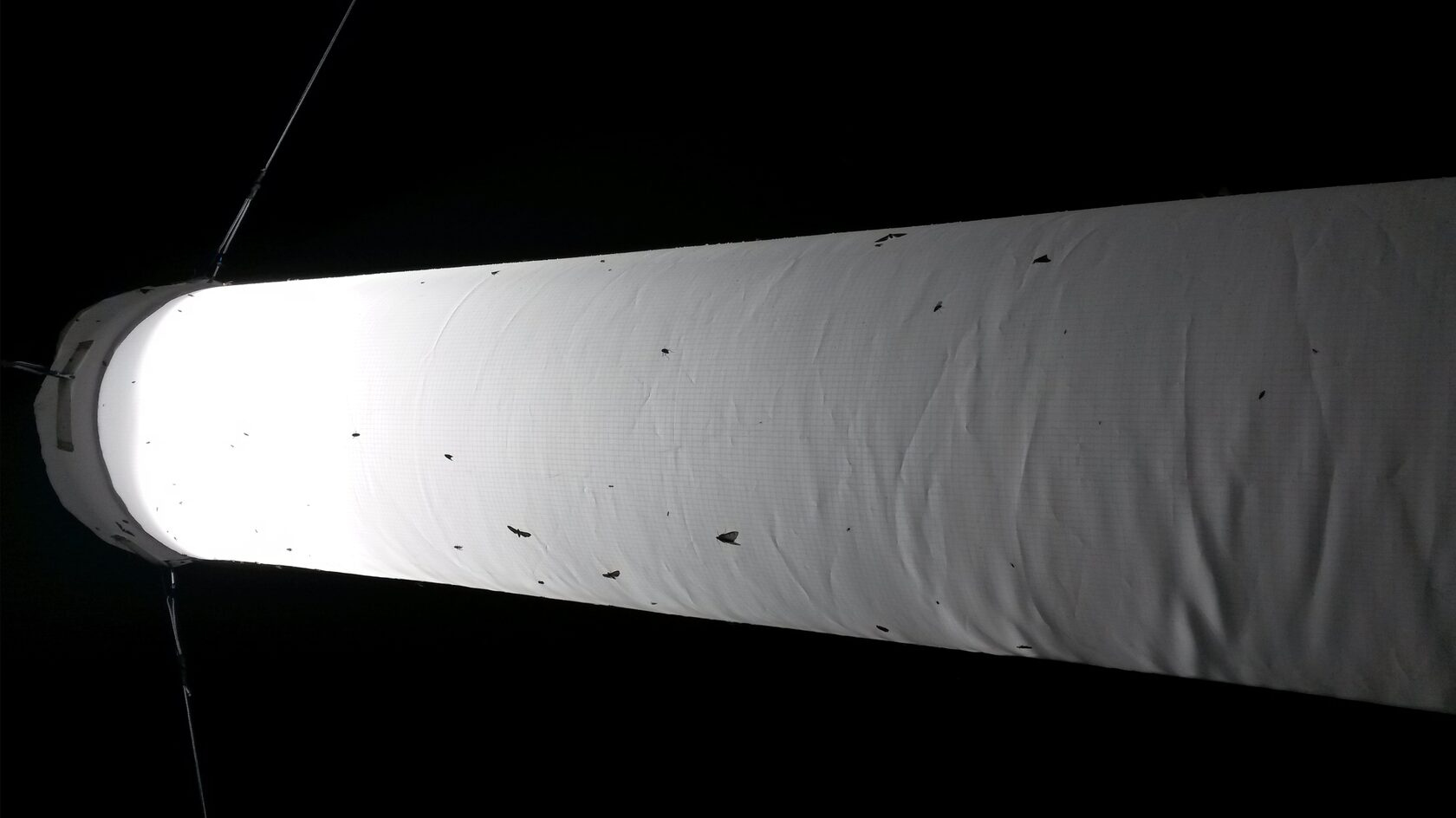

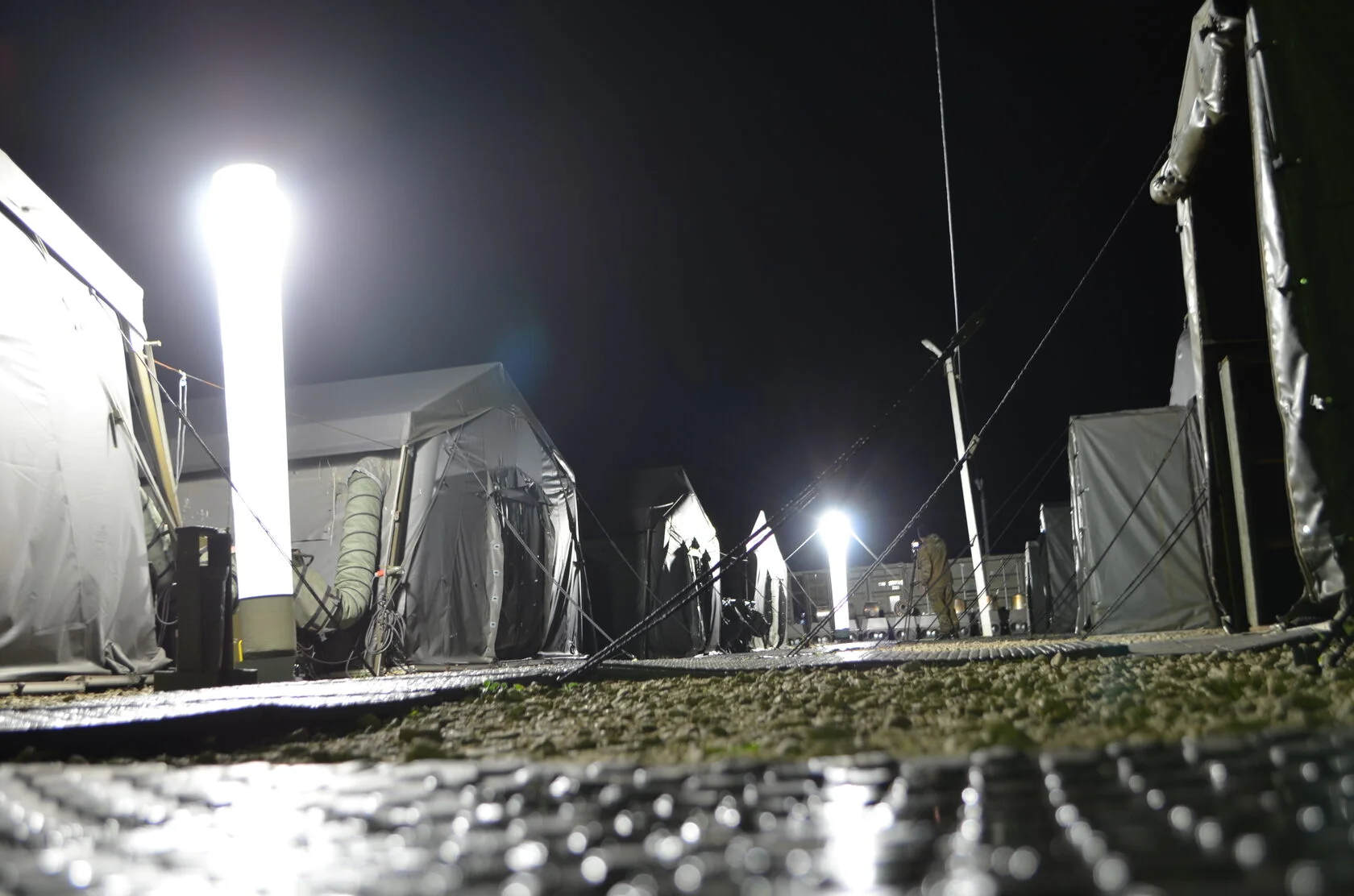

столб МЧС

Сфера применения

На каких объектах, или в какой местности мы можем развернуть эту конструкцию?

Осветительная станция применима в следующих случаях.

  • В строительстве.
  • При ведении геологических исследований.
  • В местах массового скопления людей.
  • При техногенных катастрофах, авариях, природных катаклизмах.
  • В ситуациях с непредвиденным отключением электричества.

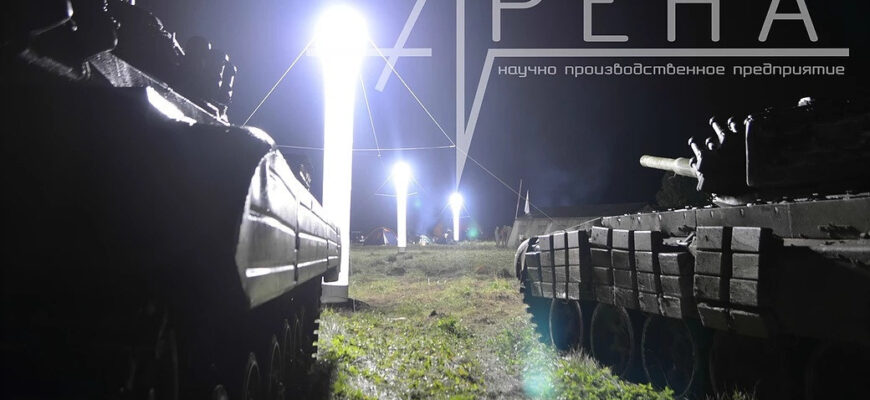

Активно используется сотрудниками МЧС.

Изначально проектировалась как установка для работы в любых температурных условиях.

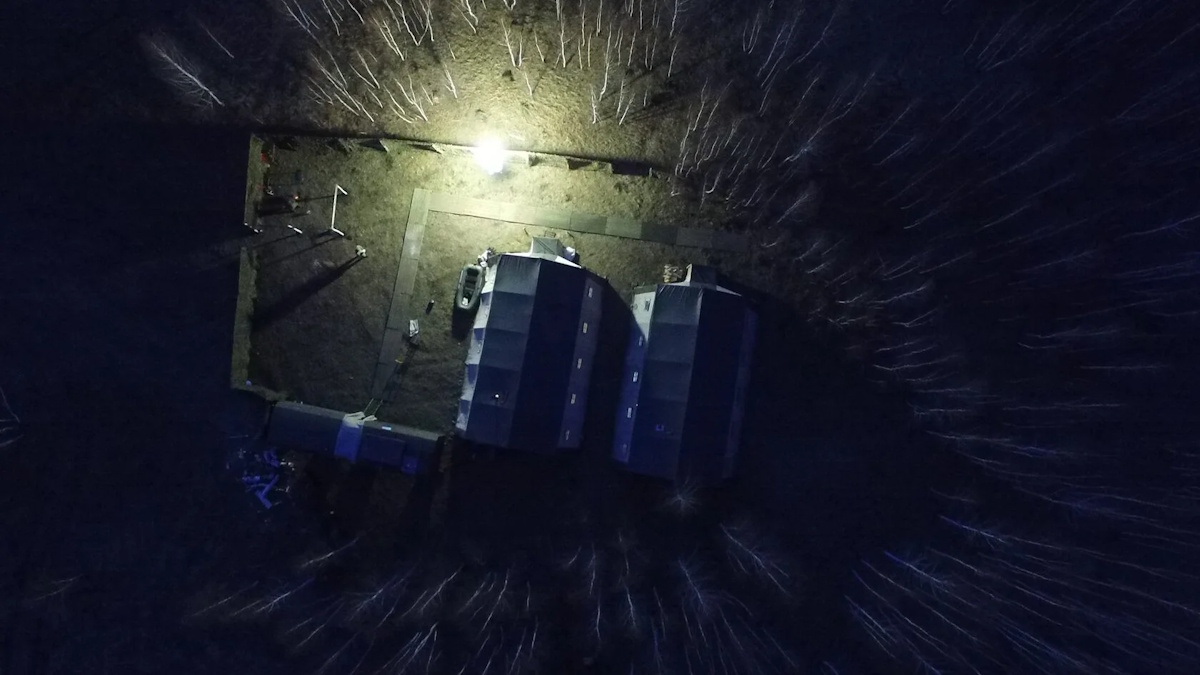

световой столб

Конструкция

Из чего состоит, и как работает аварийная осветительная установка «световая башня»?

Весь комплект оборудования включает в себя.

  1. Корпус.
  2. Цилиндр из ткани.
  3. Управляющий прибор.
  4. Блок питания.
  5. Компрессор.
  6. Воздушный фильтр.

Стальные ребра жесткости поддерживают форму башни.

Силовой (питающий) блок – диэлектрическая пластина с закрепленными на ней лампой и компрессором.

Диаметр осветителя 500 мм.

Плотность ткани 90 г/м2.

аварийный осветительный приборСверху у башни расположен световой источник (сетчатого вида),

подсоединенный проводом к питающему блоку.

На конце провода штепсельная вилка.

Посередине башни – петли, закрепляющие растяжки.

Снизу расположились чехол для сворачивания цилиндра и застежка.

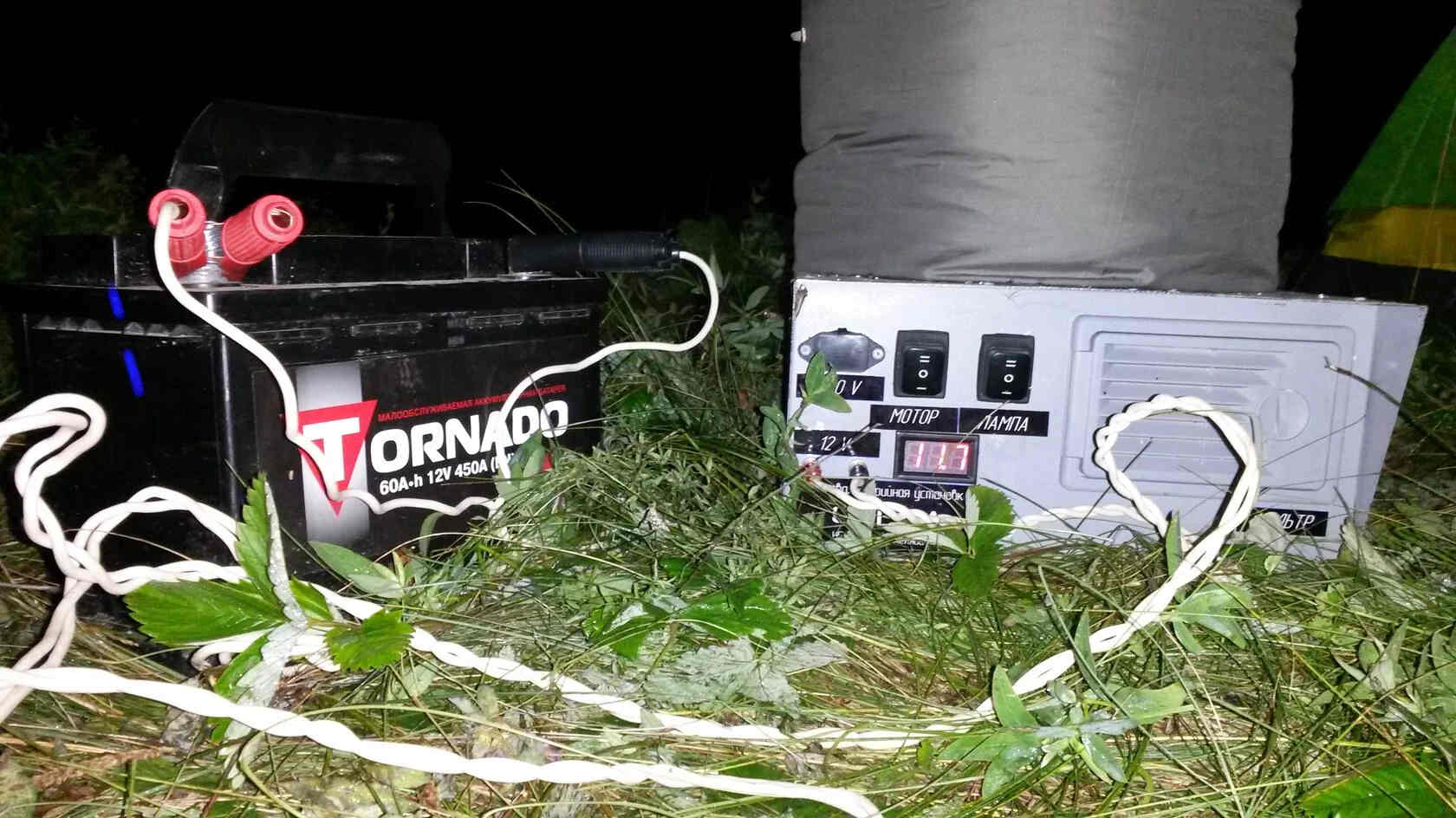

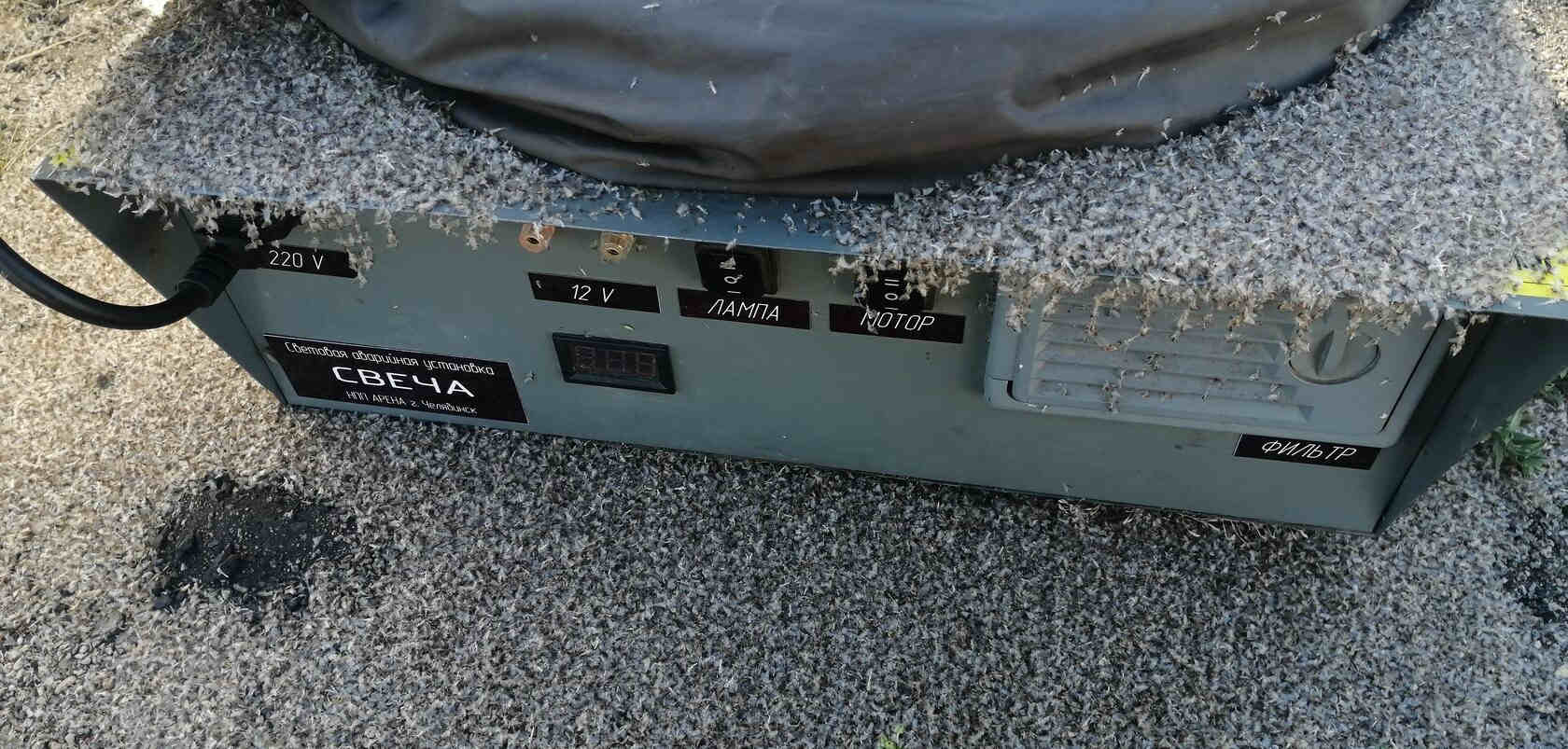

Управляющий пульт находится под крышкой.

Там же разместился фильтр воздуха.

Управляющие кнопки прибора выведены вовне, за крышку.

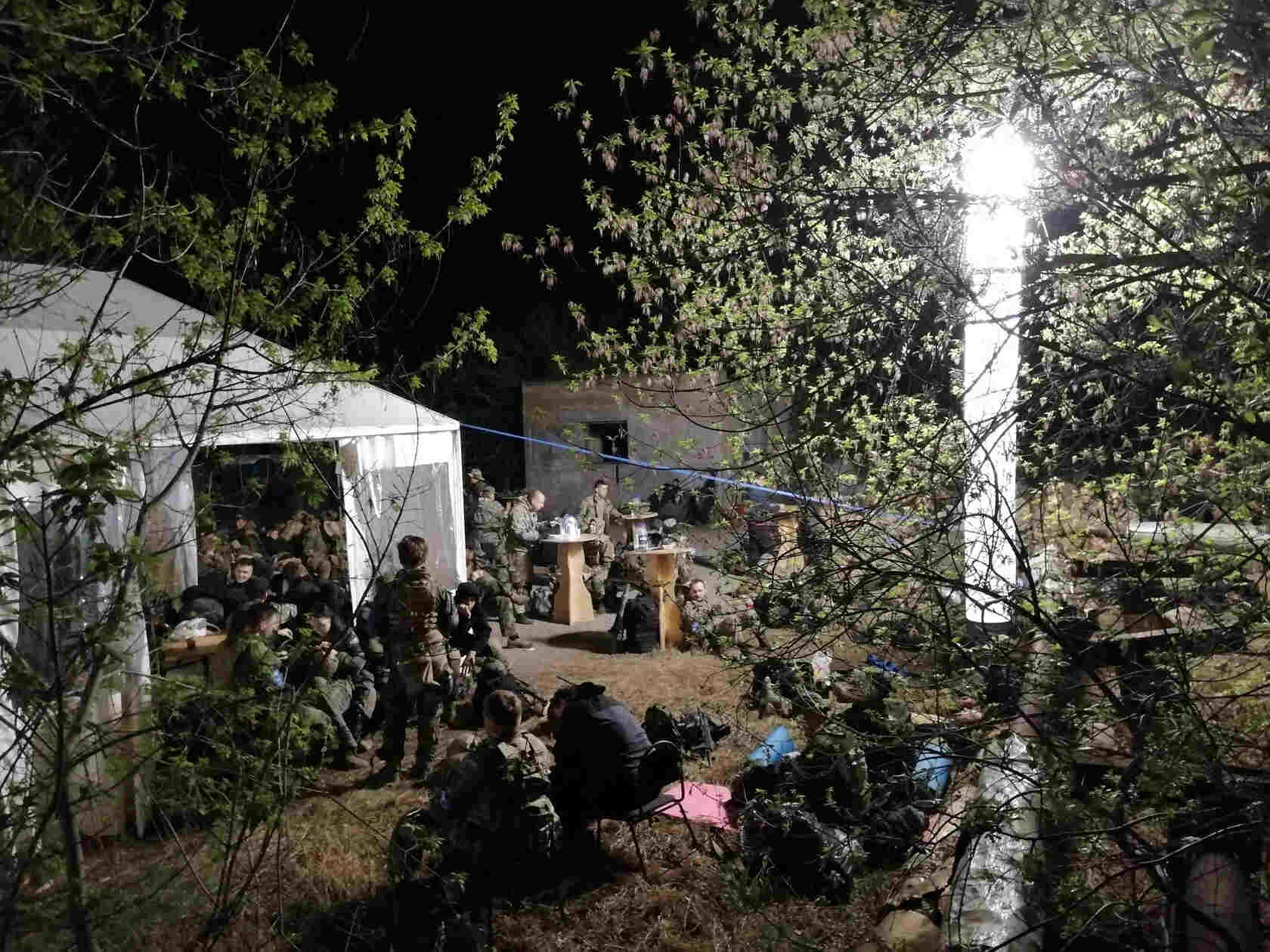

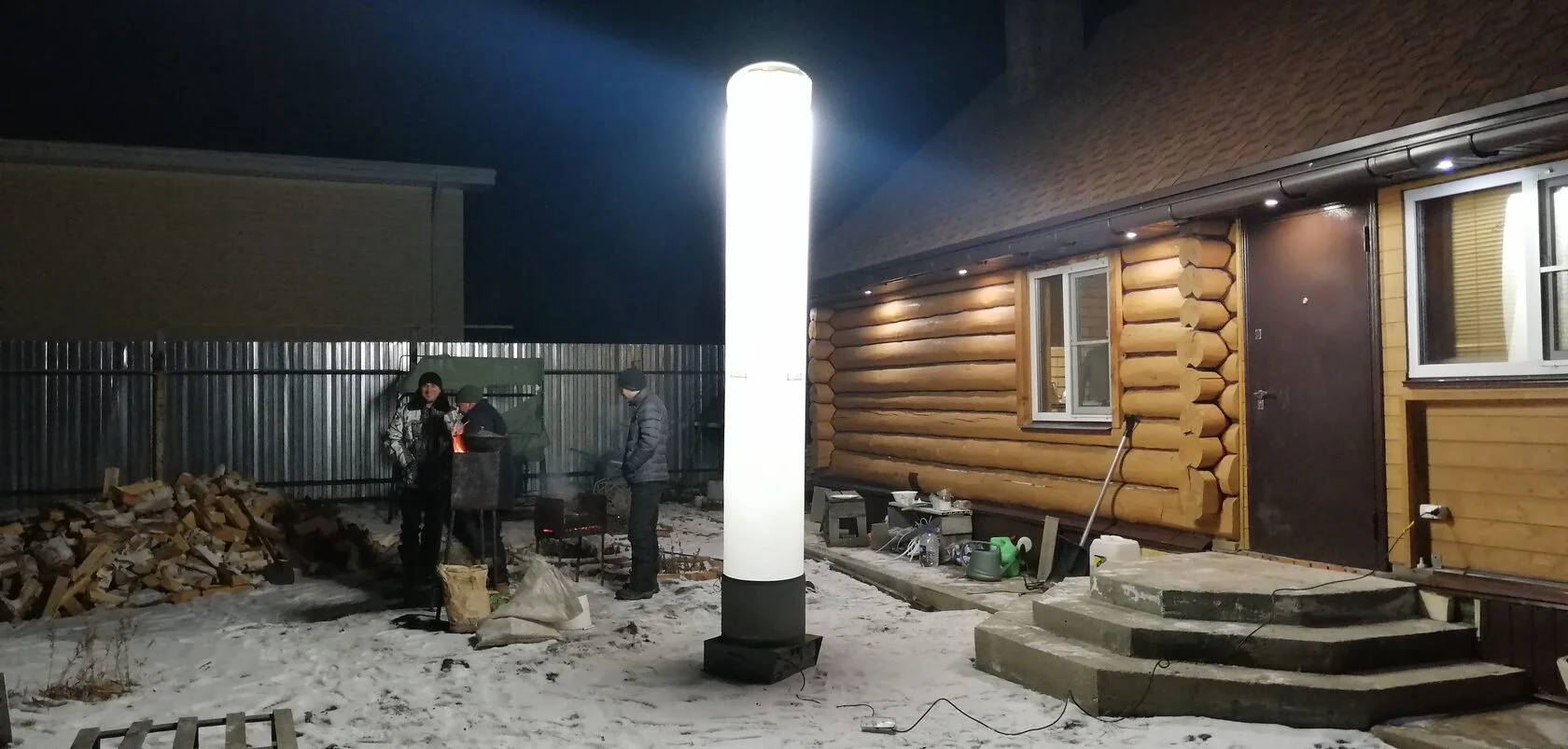

осветительная башня

Технические качества

Столб из ткани поднимается на высоту от 3-х до 7-ми м благодаря электрическому компрессору, надувающему установку.

Источник света – металлогалогеновая или натриевая лампочка мощностью 600-1000 Вт.

Величина светового потока – 900000-148000 Лм.

Все параметры зависят от вида башни.

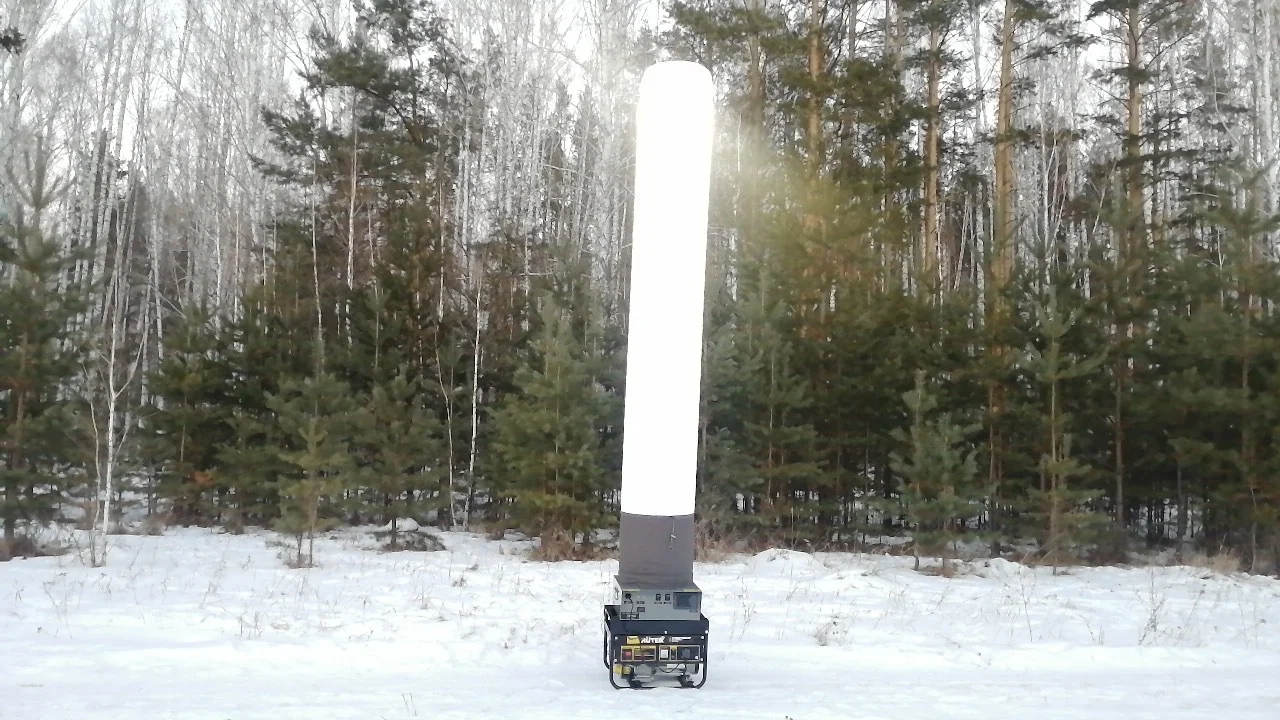

Внутри башни 4-тактный бензиновый мотор с генератором, который вырабатывает электричество.

Он приводит в действие вентилятор для надува цилиндра.

Есть модели, питающиеся от сети 220 В.

От автономных моделей можно запитать и другие электрические устройства.

То есть, световая башня – это аварийная осветительная установка с различной мощностью, массой, высотой и типом привода.

аварийная осветительная установкаЧтобы сделать прибор устойчивым, в комплектацию оборудования добавляют колышки и растяжки с креплением в грунт.

Время надува до 3-х минут (в среднем 60 сек).

Устойчивость к ветровым порывам с растяжками – 20 м/сек.

Время полного развертывания не превышает 5-ти минут.

Такая конструкция легко поместится в багажник Вашего авто.

На рынке устройство может иметь, например, такое обозначение:

ELG (T) 1000 S 2.7 GX.

Расшифровка у этой маркировки следующая.

  • ELG – установка с генератором.
  • (T) – говорит о том, что у башни можно регулировать высоту (модель трансформера).
  • 1000 – потребляемая мощность лампы.
  • S – тип лампочки.
  • 7– мощность самого генератора.
  • GX – вид генератора.

Заметим. Маркер EL дает понять, что устройство не имеет генератора электроэнергии и питается от источника 220 В с рабочей частотой 50 Гц.

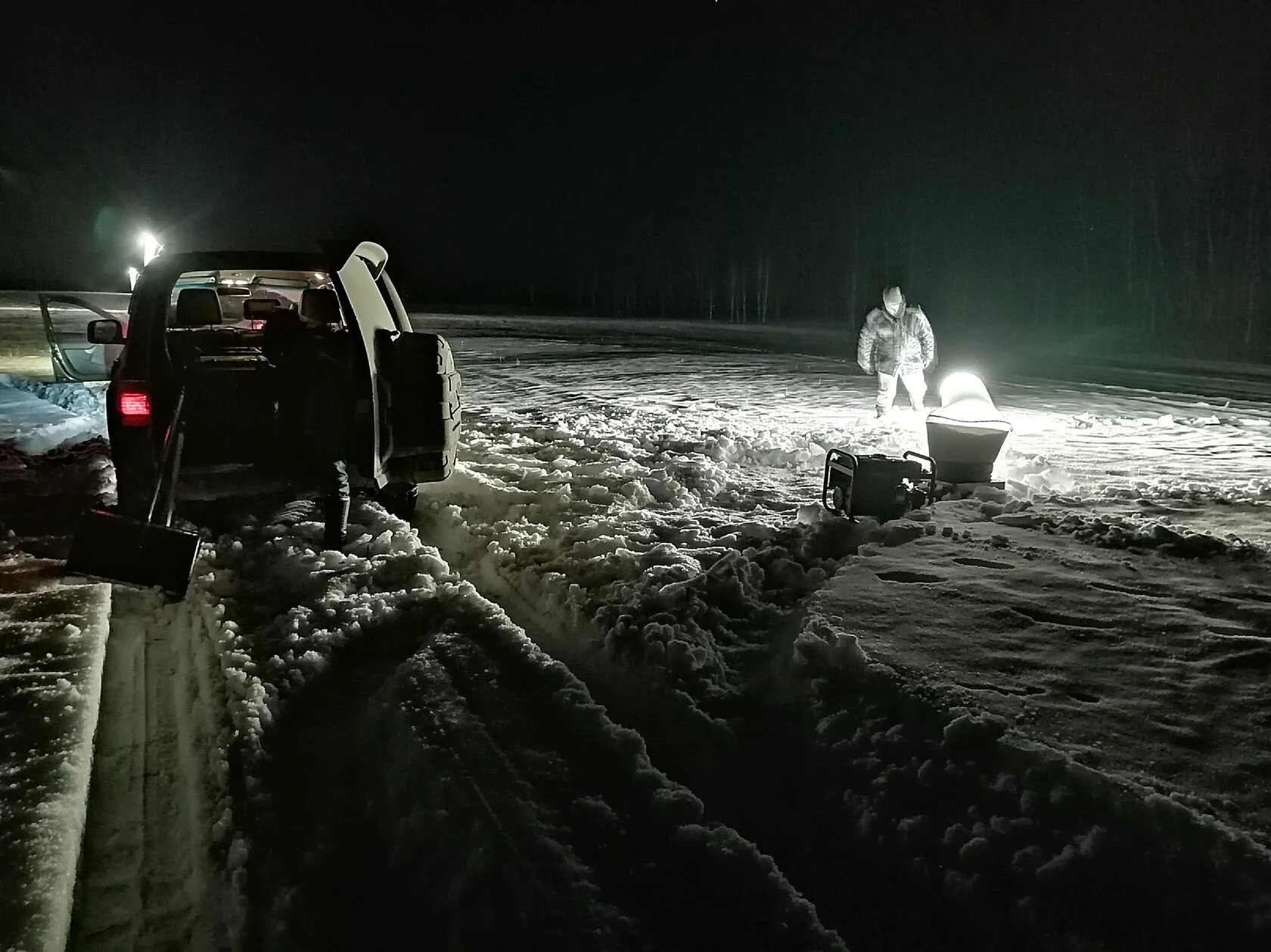

разворачивание светового столба мчсПо ГОСТ 15150 прибор имеет 2-ю категорию размещения,

II степень защищенности от электричества,

класс Р светораспределения по ГОСТ 17677.

Период эксплуатации оборудования от 5-ти лет (щетки двигателя рассчитаны на 500 ч работы, остальные элементы – на 1000 ч).

Хранится изделие при температуре от 5-45 °C выше нуля.

Перевозка осуществляется согласно ГОСТ 23216 и нормам транспортирования грузов для используемого типа транспорта.



Разновидности башен

Установка аварийная осветительная «световая башня» классифицируется по разным признакам на несколько видов.

Это может быть закрепленная на матче тарелка или шар, летающий гелиевый шар или шар, подвешенным к опоре.

Классификация световых ламп следующая.

  • Мощность бензогенератора:
    • 2,7 кВт (расход 1,2 л/ч);
    • 2,2 кВт (1 л/ч).
  • Высота цилиндра:
    • переменная (3-5м или 5-7 м);
    • постоянная (5 или 7 м).
  • Световые источники:
    • 1 шт. или 2 шт. мощностью 600 Вт или 100 Вт.

Новейшие модели осветительных приборов весят до 11 кг.

Масса стандартного прибора колеблется от 23 кг до 62 кг при габаритах 800x450x650.

Средняя стоимость установки 120000 руб.

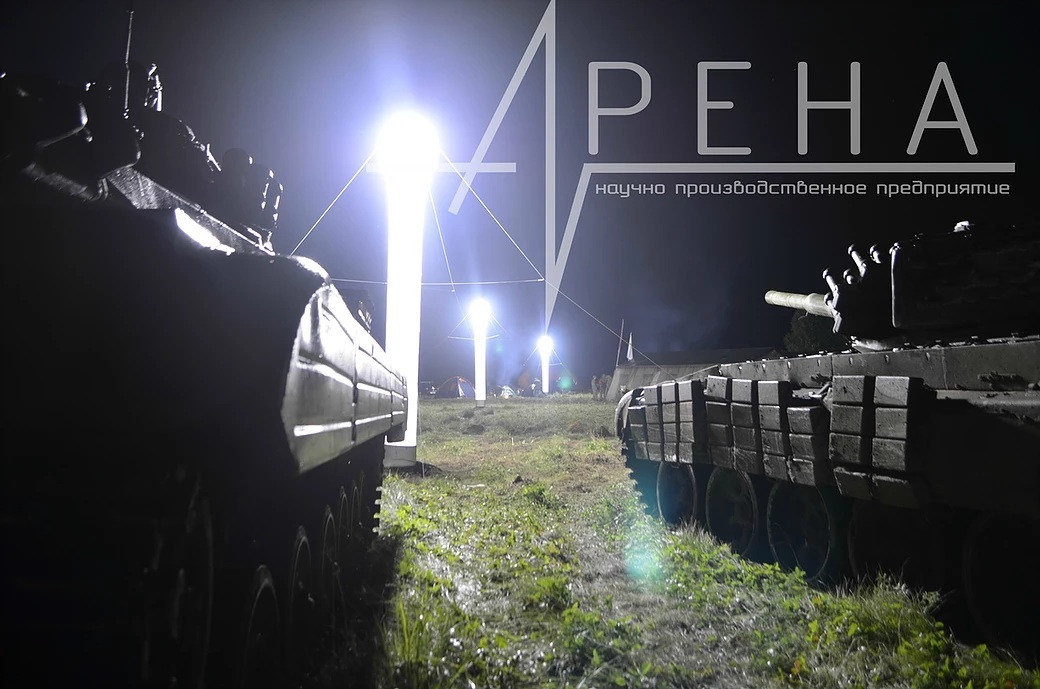

световая башня

Пуск и остановка устройства

Инструкция по пуску и отключению осветительной установки «световая башня» приведена ниже.

  1. Освободить прибор от упаковки.
  2. Установить башню на ровную поверхность.
  3. Присоединить шнур заземления.
  4. Подключить устройство с помощью кабеля к сети 220 В.
    Для автономного устройства с генератором запустить электростанцию.
  5. Вынуть из упаковки корпус с лампой, придать форму ему и растяжкам, положить растяжки параллельно тканевому цилиндру.
  6. Нажать «ВЕНТИЛЯТОР».
    Помочь цилиндру расправиться при надуве.
  7. Зафиксировать растяжки в почве.
  8. После фиксации цилиндра нажать «ЛАМПА», ожидать ее загорания.
  9. По окончании освещения территории нажать «ВЫКЛ» и сразу нажать «ВЕНТИЛЯТОР».
  10. Подождать 1-2 минуты до остывания лампы.
  11. Нажать «ВЫКЛ».
    Помочь цилиндру сложиться.
  12. Отключить прибор от источника питания (либо выключить электростанцию).
  13. Убедиться в полном остывании лампочки, свернуть башню и положить ее в чехол.

установка световой башниВ ходе развертывания/свертывания башни обращайте внимание на следующие моменты.

  • Для модели с генератором проводите первый запуск вхолостую на 4 часа, затем поменяйте масло.
  • Избегайте попадания растяжек в воздухозаборник электродвигателя.
  • Внезапное отключение электроэнергии может вызвать падение светового оборудования.
  • Во избежание горячего пуска включайте лампочку повторно с интервалом 15-20 мин.



Правила безопасности

Установка осветительная «световая башня» предполагает следующие меры предосторожности.

  1. Смена оборудования осветительного устройства и самой лампы проводится при отключении от источника электричества и остывшей лампочке.
  2. Допускается применять только те лампы, которые обозначены в техническом описании к установке.
  3. Избегать механических дефектов при работе башни.
  4. В рабочем режиме устройства с электрической станцией строго соблюдать правила ее эксплуатации.
  5. Разрешается заменять лампочку самостоятельно – действие производится с помощью застежки внизу цилиндра.
  6. Все осветительное оборудование, кроме источника света, утилизируется обычным методом.
    Последний следует отдавать в утилизацию специализированной организации, ввиду наличия в нем ртутных частиц и тугоплавких металлов.

световая башня на объекте

Возможные неполадки

  1. Отсутствует электропитание – обследуйте автоматы УЗО.
  2. Вентилятор и лампа работают, корпус не надувается – отрегулируйте клапан, очистите фильтр, отремонтируйте либо поменяйте цилиндр.
  3. Цилиндр принимает нужную форму, а лампочка не загорается – смените лампу.
  4. Лампа загорается, а вентилятор не крутится – поменяйте щетки.

аварийные осветительные установки

Что запомнить

Установка осветительная аварийная «световая башня» незаменима при крупных авариях.

Выделим основные тезисы нашего обзора этого светового оборудования.

  • Башня – высотный прибор для освещения площади до 15000 м2 в аварийных ситуациях.
  • Запитывается от электросети или бензогенератора.
  • Световой источник– натриевые или металлогалогеновые элементы.
  • Устойчивость конструкции на ветру придают растяжки и грунт.

Рекомендуем всегда соблюдать правила безопасности при развертывании и работе установки.

До встречи в следующей статье!
