Газовое тушение, хладон или фторкетон ФК-5-1-12

Выбор огнетушащего вещества — это не механическое применение таблиц из Свода Правил (СП) . Газовое тушение – это инженерное решение, которое проектировщик принимает совместно с заказчиком. Основная задача — обеспечить безопасность людей, сохранить материальные ценности и предотвратить развитие пожара. Нормативы не требуют тушить серверную только газом или коридор только водой. Но они задают критерии, которыми обязан руководствоваться специалист.

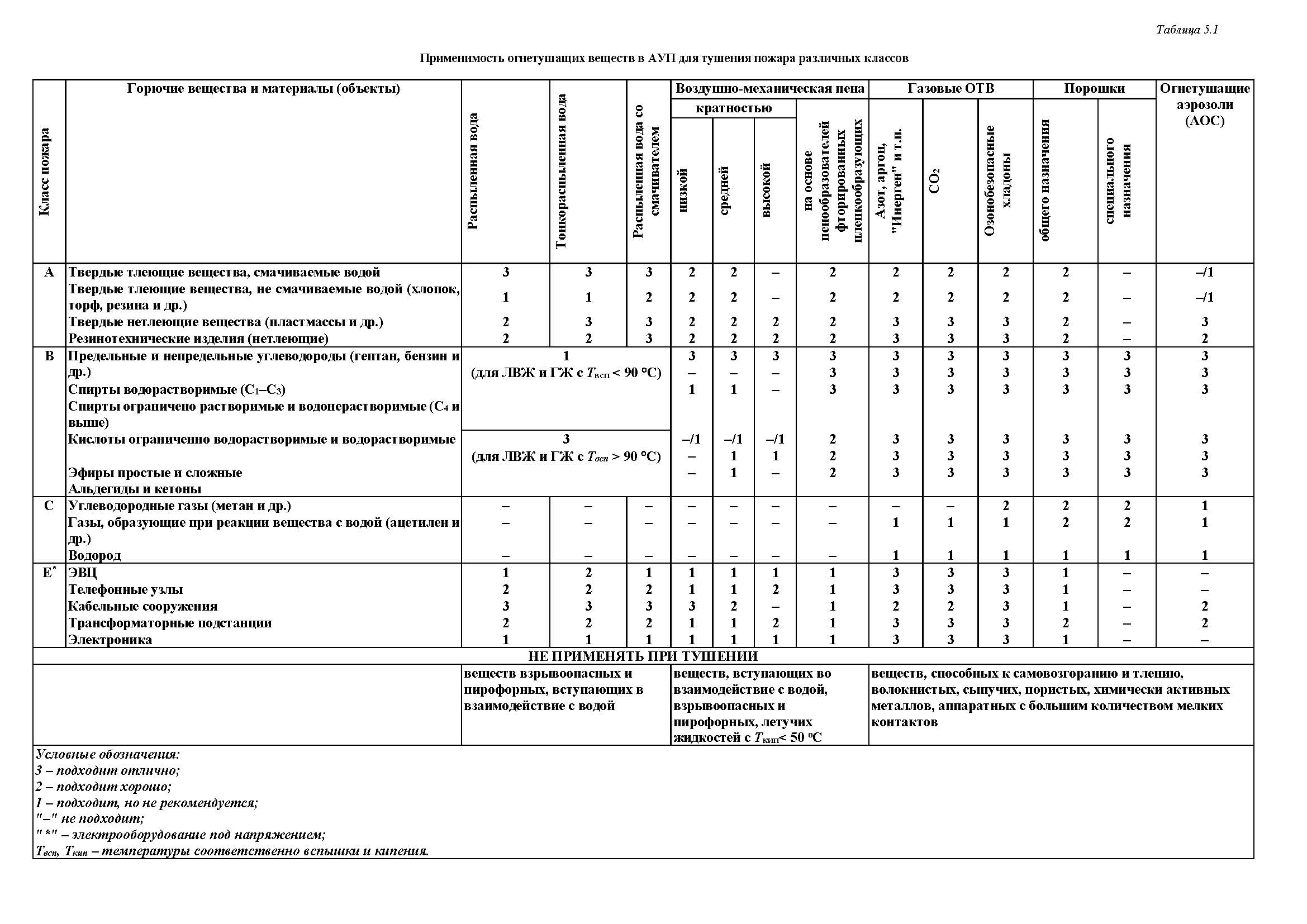

Определение и выбор огнетушащих веществ с учётом пожарной опасности

Общие принципы выбора огнетушащего вещества ОТВ

• Первый критерий — безопасность персонала и обеспечение эвакуации. В помещениях, где люди находятся постоянно или проходят по путям эвакуации, огнетушащее вещество не должно создавать угрозу здоровью.
• Второй критерий — сохранность имущества. Если выбранный состав наносит оборудованию больший ущерб, чем сам пожар, то установка теряет смысл.
• Третий критерий — эффективность тушения: одни составы подавляют пламя быстро, другие лишь локализуют очаг до прибытия пожарной охраны.
• Четвертый критерий —  наличие системы дымоудаления.
• Пятый критерий — компактность установки, повышенные требования к интерьерам.

Дополнительно проектировщик учитывает: возможность тушения электрооборудования под напряжением, наличие систем дымоудаления (при которых ряд веществ применять запрещено), требования к интерьеру и компактности оборудования. Например, в музеях установка должна быть малозаметной и не нарушать архитектуру помещения.

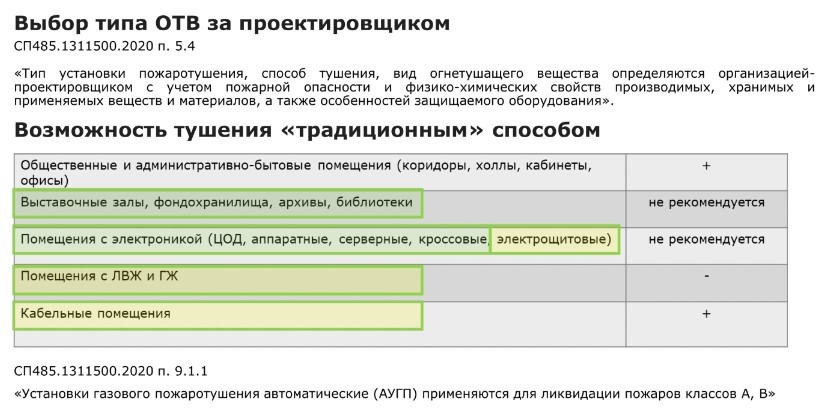

Порядок определения необходимости пожаротушения по СП 486.1311500.2020

СП 486.1311500.2020 задаёт алгоритм, по которому проектировщик определяет необходимость применения автоматических установок.  В нем есть перечень помещений, сооружений и зданий а так же оборудование, которое подлежит защите теми или инны и установками. В частности установками пожаротушения или пожарной сигнализации, либо вообще ничем.

Сначала анализируют здание в целом: подлежит ли оно защите установками пожаротушения.

• Если да — для каждого помещения выбирается подходящее вещество для тушения.
• Если здание в целом тушению не подлежит, выбирают помещения и оборудование, которые, согласно СП, требуют защиты.
• Если суммарная доля таких зон превышает 40 %, объект рассматривается как подлежащий комплексной защите, и огнетушащее вещество выбирают для всех помещений (п. 4.5 СП 486).

Далее инженер определяет, можно ли применять традиционный способ пожаротушения. В России традиционным средством тушения является вода — доступная, дешёвая, безопасная для людей и несложная в проектировании. Поэтому в административных, общественных и бытовых помещениях, коридорах, холлах, офисах применяют именно водяные установки. Здесь часто есть системы дымоудаления, а система газового тушения, порошкового или аэрозольного состава, в таких условиях не применяются.

Ограничения и специальные случаи защиты системой газового пожаротушения

Есть помещения, где применение воды приводит к ущербу, сопоставимому с последствиями пожара. Это выставочные залы, архивы, музеи, фонды и библиотеки. Даже тонкораспылённая вода вредит экспонатам и документам, поэтому её применение не рекомендуется.

Риск короткого замыкания, повторного возгорания и поражения током делает применение водяных систем недопустимым. Категорически запрещено тушить водой помещения с ЛВЖ и ГЖ. Попадание воды на горячие нефтепродукты создаёт интенсивный факел — тушение превращается в усиление пожара. В этом случае применяется пенное пожаротушение. И есть отдельная группа помещений — кабельные коллекторы. Несмотря на то что в них присутствуют токоведущие элементы, водяное тушение здесь допустимо. Главная задача — не только погасить пламя, но и охладить кабели, исключив повторное воспламенение.

Традиционные и альтернативные методы пожаротушения в различных типах помещений

Почему вода остаётся базовым средством пожаротушения

Вода — самый распространённый огнетушащий состав в России. Причина проста: она доступна, проста в проектировании, безопасна для персонала, не требует дорогостоящего оборудования. Поэтому во всех общественных, административных и офисных помещениях тушение выполняется именно водяными системами. Эти зоны имеют развитую систему дымоудаления, а также служат путями эвакуации. Газ, порошок или аэрозоль в таких условиях использовать нельзя: они требуют предварительной эвакуации людей и блокировки смежных помещений. Однако универсальным средство вода не является. Материальные ценности, электрооборудование и помещения, содержащие уникальные фонды, подвержены повреждениям при воздействии воды. Именно поэтому вода применяется только там, где её воздействие не приводит к непропорциональному ущербу.

Помещения, в которых водяное тушение недопустимо

Есть группы помещений, где применение воды категорически или крайне нежелательно. Это:

Во всех этих случаях вода создаёт дополнительные риски: от разрушения экспонатов до коротких замыканий или усиления горения. Попадание воды на горячую поверхность, содержащую крупицы масла или нефтепродуктов, приводит к интенсивному факельному выбросу — тушение превращается в эскалацию пожара.

Система газового пожаротушения и применение

Газовое пожаротушение — ключевой альтернативный метод. Его используют там, где нельзя применять воду, а ущерб от пожара должен быть минимален. Газовые составы подходят для большинства помещений с дорогостоящим оборудованием и материалов:

• выставочные залы и фонды;
• архивы и библиотеки;
• помещения с электроникой: ЦОД, серверные, аппаратные;
• отдельные виды производств, где присутствуют горючие жидкости или химические вещества.

Электрощитовые выделяют отдельно. В ряде случаев их можно защищать порошковыми установками, если ценность оборудования невысока. Но при необходимости обеспечения высокой сохранности предпочтение дают газовым составам. Проектировщик должен учитывать нормы СП 485.1311500.2020, согласно которым газовые средства тушения пожаров предназначены для тушения пожаров классов А и В. Возможность тушения газом пожаров класса С (газы) ранее существовала, но теперь исключена, и применяется только при наличии СТУ. Газовые составы также неэффективны для тушения сыпучих, пористых и глубоко тлеющих веществ — то есть материалов, где горение развивается внутри объёма. Здесь газ не проникает в толщу материала, а значит, не может прекратить реакцию.

Особые случаи для системы газового пожаротушения: кабельные сооружения и охлаждение

Кабельные коллекторы и кабельные тоннели — ещё одна специфическая категория помещений. Несмотря на наличие токоведущих элементов, их тушат либо тонкораспылённой водой (ТРВ), либо газом. Причина проста: ключевой фактор пожароопасности здесь — перегрев кабелей. Поэтому важно не только погасить пламя, но и охладить кабельные линии, чтобы исключить повторное возгорание. В системах метрополитена, где кабельные сооружения огромны по объёму, именно охлаждающая способность ТРВ делает его основным средством тушения.

Нормативные ограничения и роль проектировщика, тушение литий – ионных аккумуляторов газом

Проектировщик обязан учитывать, что нормативные документы содержат ограничения на применение тех или иных веществ. СП 485.1311500.2020 жёстко регулирует классы пожаров, которые допускается тушить газовыми составами. А рекомендации ВНИПО 2004 года (необязательные) помогают ориентироваться в пограничных ситуациях. Эта таблица по-прежнему актуальна как справочный материал: она показывает эффективность газовых составов для разных классов пожаров, включая электрооборудование (класс Е).

Несмотря на устаревший статус документа, проектировщики используют его как рекомендательный ориентир, особенно когда объект содержит химические вещества, полимеры, металлы или сложные смеси. При тушении химических производств нужно руководствоваться паспортами веществ, СТУ и техническим заданием. Ошибка в выборе огнетушащего состава может привести к непредсказуемой реакции.

Особое внимание хочется обратить на тушение помещений (объектов), где происходит возгорание литио-ионных аккумуляторов. Пока в этой области нет разработанных нормативных документов. На сегодняшний день нет способов тушения помещений, именно, с хранящейся пожарной нагрузкой в виде литий-ионных аккумуляторных батарей. И ВНИПО также это признает и никакой конкретики не выдает. Поэтому вопрос очень открытый.

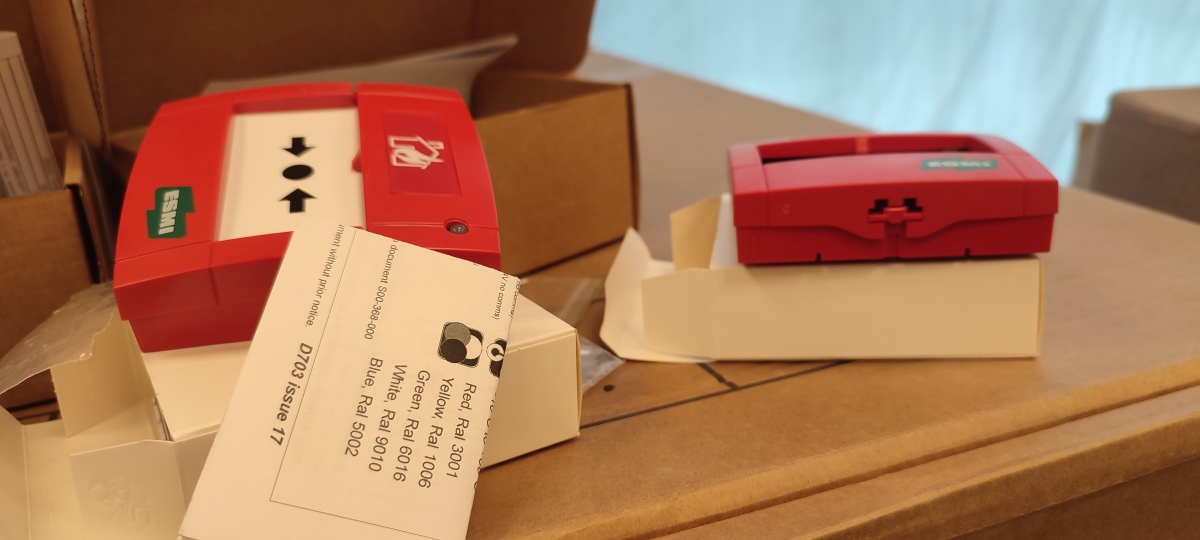

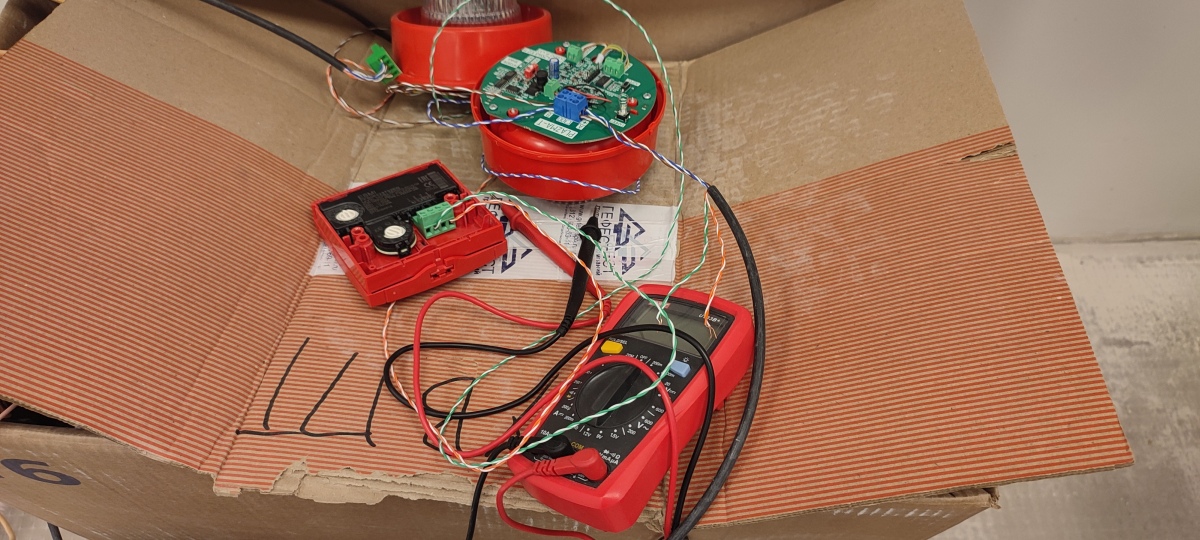

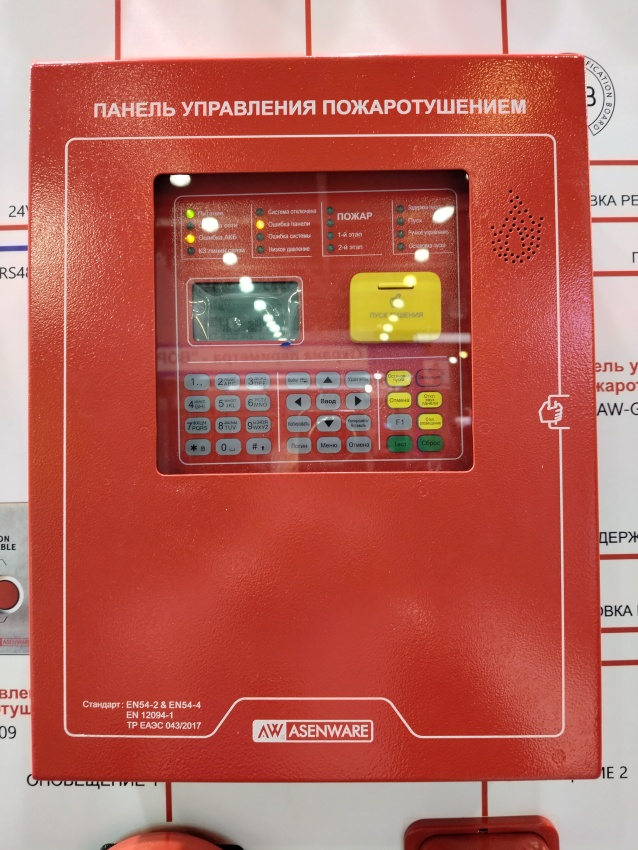

Автоматическая установка газового пожаротушения, требования и особенности тушения фальшполов и кабельных коллекторов

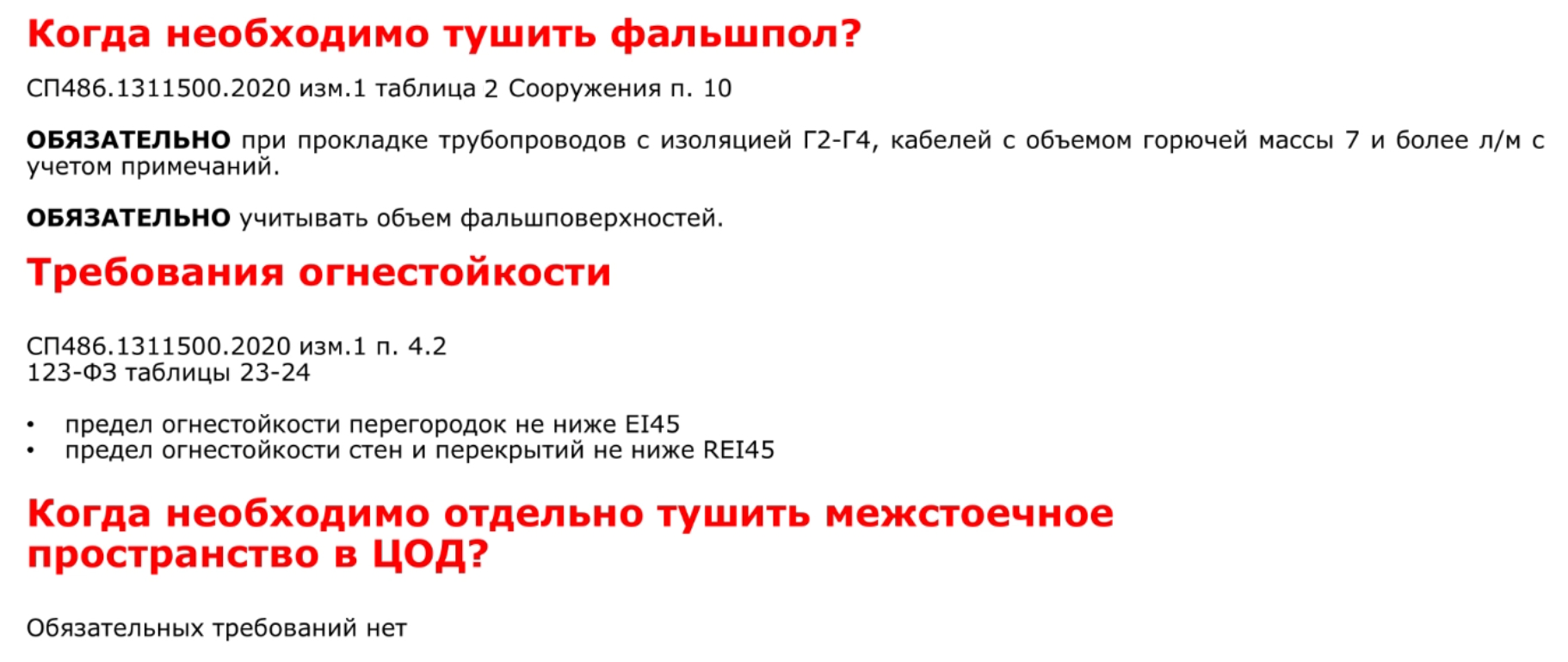

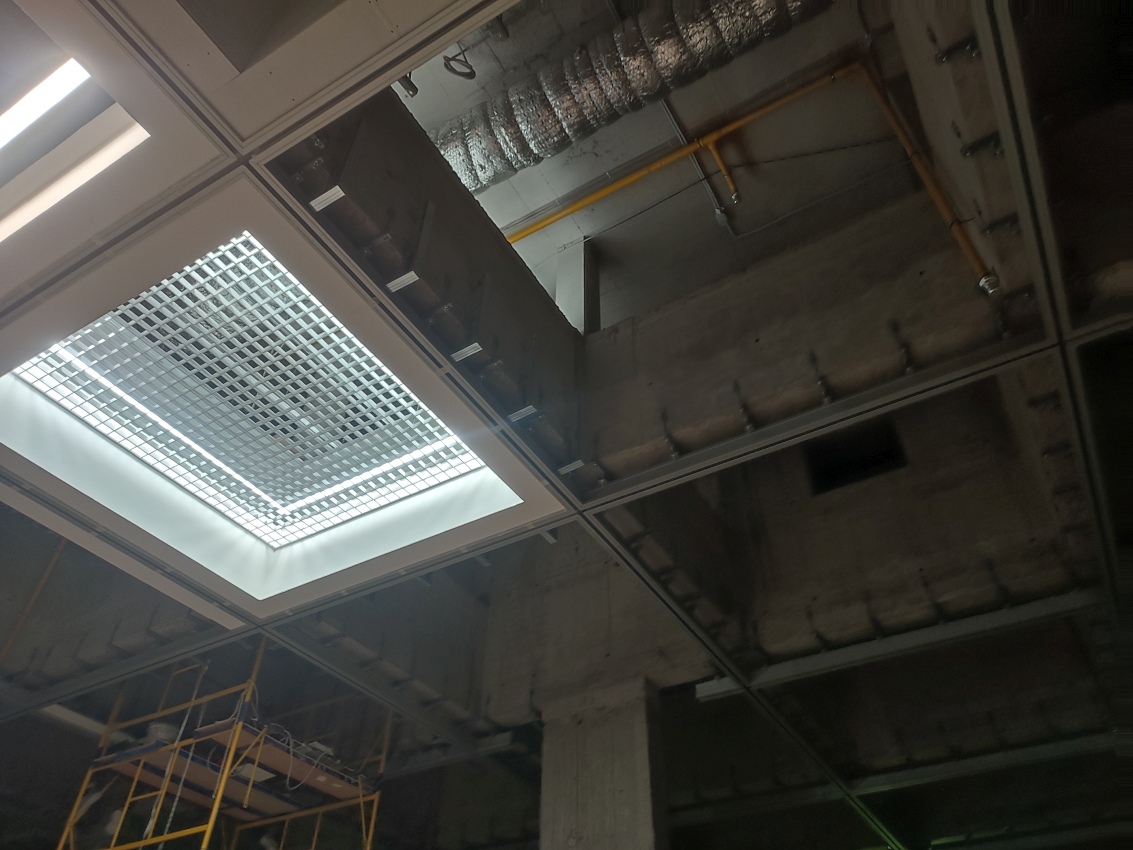

Когда фальшполы подлежат обязательному пожаротушению

Фальшполы и подпольные пространства — один из самых спорных элементов в проектировании систем пожаротушения. Их сложность связана с ограниченными объёмами, сложной геометрией и большим количеством коммуникаций. Согласно СП 486.1311500.2020, обязательным тушение становится тогда, когда в подполье прокладываются кабели или трубопроводы с горючей изоляцией (Г2- Г4) и суммарная объёмная масса горючего материала составляет 7 литров на метр и более. Это нормативное требование, которое действует независимо от типа установки.

Ранее в СП существовало послабление: фальшполы ниже 0,4 м можно было не защищать. С введением изменений это исключение отменено. Поэтому сегодня проектировщик обязан учитывать пожарную нагрузку, даже если высота подполья составляет 10–15 см и физически невозможно разместить извещатель или насадок.

На практике это приводит к необходимости точного расчёта кабельной массы, но расчёты часто затруднены: электрики редко предоставляют достоверные данные. В итоге проектировщику приходится добиваться полной спецификации или применять альтернативные решения, например, переход на металлические закрытые лотки, позволяющие уйти от обязательного тушения при соблюдении примечаний СП.

При этом даже если фальшпол не тушится отдельно, его объём всегда должен учитываться при расчёте массы газа. Фальшпол считается негерметичным объёмом, это не огнестойкое пространство, он может прогореть и через который газ может уходить при срабатывании, и при игнорировании этого фактора установка не обеспечит требуемую концентрацию.

Огнестойкость помещений защищённых газовым пожаротушением

Требования к огнестойкости помещений с газовым пожаротушением жёстко регламентируются. В СП 485.1311500.2020 п. 4.2 и в ФЗ-123 табл. 23, 24 указано:

• перегородки — не ниже Е45;
• стены и перекрытия — не ниже REI 45;
• заполнение проёмов (включая двери) — не менее Е30.

Эти параметры обязательны для всех помещений, включённых в перечень защищаемых по СП. Даже небольшое нарушение ограждающих конструкций приводит к снижению концентрации газа и невозможности ликвидации пожара.

Важно учитывать герметичность помещения: СП 485.1311500.2020задаёт предельно допустимые параметры негерметичности как отношение площади постоянных проёмов к объёму. Если показатели превышают норму, требуется герметизация — уплотнение дверей, закрытие технологических отверстий, установка клапанов или штор.

Нужно ли тушить газом межстоечные пространства в серверных

Отдельный вопрос — необходимость автономного тушения межстоечных зон в ЦОДах и серверных. Нормативы не содержат требований по отдельной защите межстоечного пространства, поскольку оно не является самостоятельным помещением. Это часть оборудования внутри общего кондиционируемого объёма. В серверных постоянно работает система охлаждения, обеспечивающая непрерывную циркуляцию воздуха. При срабатывании газовой установки перемешивание воздуха приводит к равномерному распределению газа по помещению, и отдельная защита стоек не даёт реального выигрыша. Отдельные насадки допустимо предусматривать только по требованию заказчика или при отключении внутренней циркуляции при пожаре — но такие системы встречаются крайне редко. С практической точки зрения отдельное тушение межстоечных зон увеличивает стоимость проекта, усложняет обслуживание, но не повышает эффективность тушения.

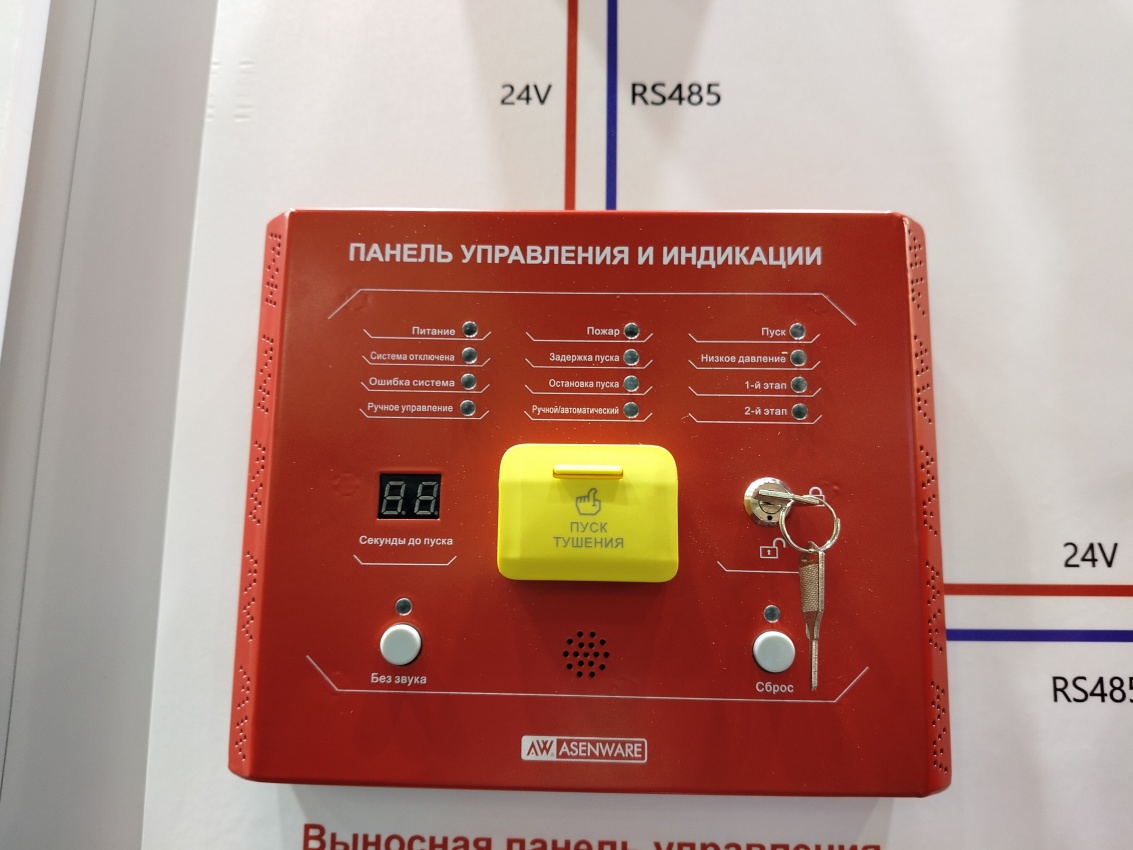

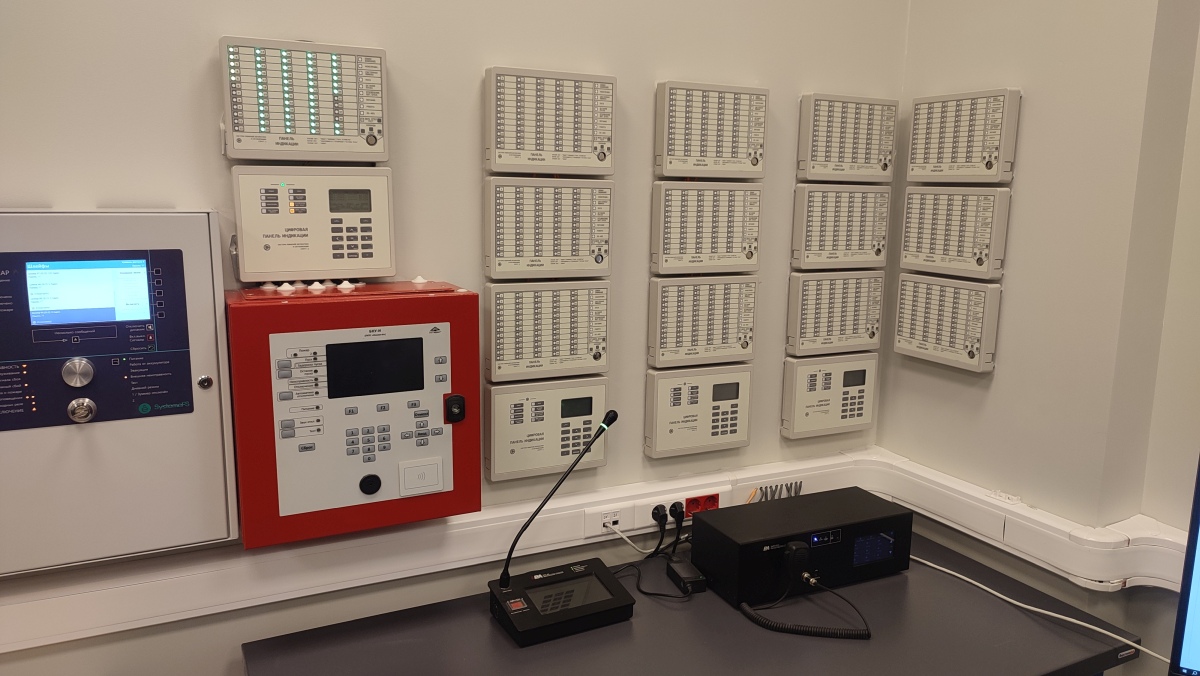

Автоматика пожаротушения и особенности работы систем в подпольных пространствах

Если фальшпол тушится как самостоятельный объём (фактически «фальшподполье»), автоматика не меняется: применяются те же требования, что и для обычных помещений. Никаких льгот или упрощённых режимов нет. СП 484.1311500.2020 требует полноценного контроля всех проёмов, дверей и люков, включая датчики положения. Система должна обеспечивать подачу сигнала на отключение вентиляции, закрытие клапанов и подготовку помещения к выпуску газа. На практике отдельное тушение фальшполов применяется редко. Чаще всего тушат весь объём помещения целиком — это надёжнее, проще и соответствует логике распространения огнетушащего вещества.

Типы установок газового пожаротушения: модульные и централизованные системы

Газовое пожаротушение применяется там, где принципиально важно сохранить оборудование, документы, материалы и обеспечить мини мальные последствия после ликвидации воспламенения. От правильного выбора типа установки — модульной или централизованной — зависит надёжность системы, стоимость обслуживания и эффективность тушения. Ниже рассматриваем оба типа установок, их особенности, преимущества, недостатки и требования к запасу и резерву газа.

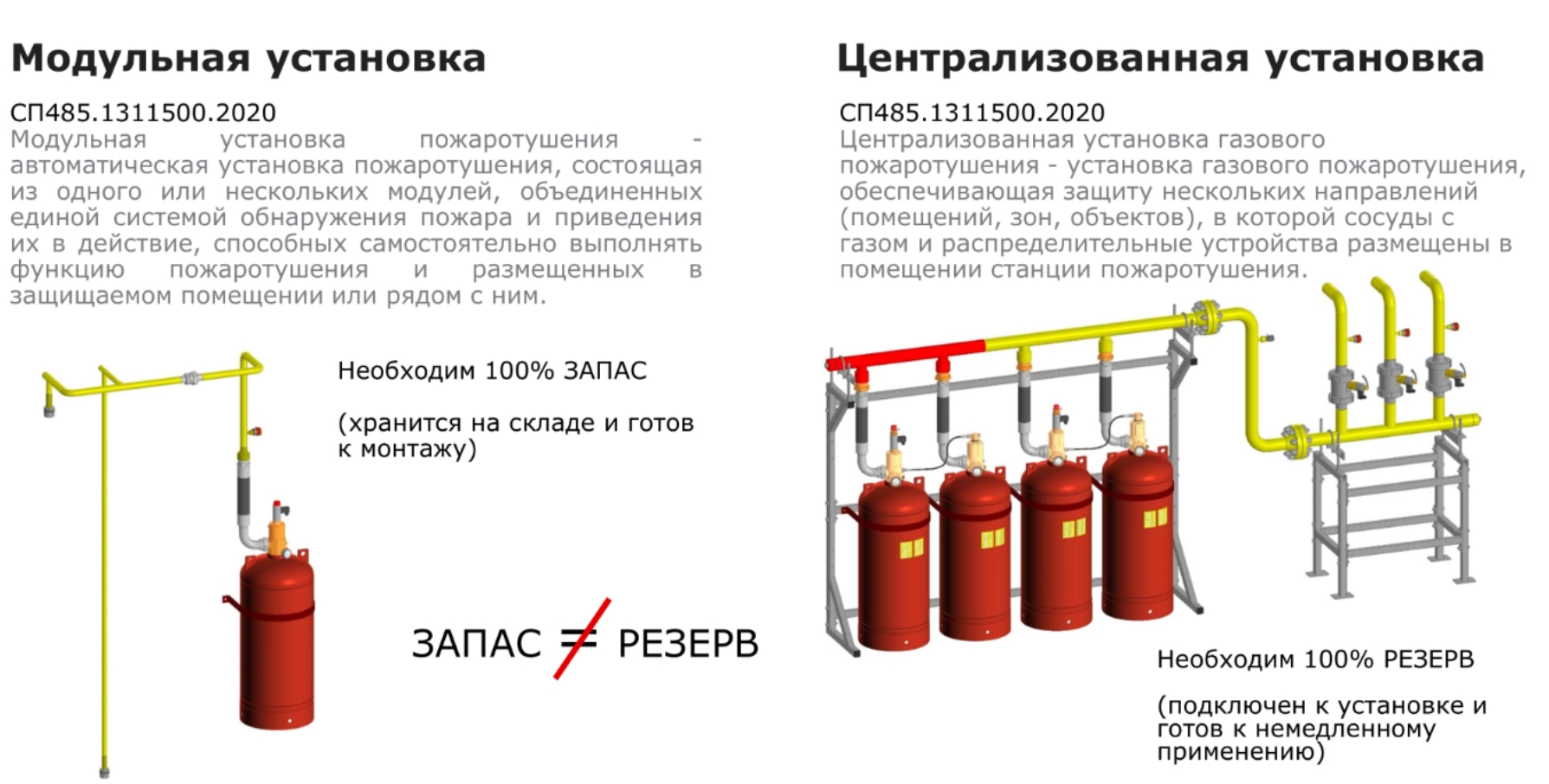

Выбор и особенности модульных и централизованных установок газового пожаротушения

Автоматическое газовое пожаротушение применяют там, где важно быстро ликвидировать возгорание и минимизировать повреждения имущества. Но выбор между модульной и централизованной системой часто вызывает вопросы: что надежнее, где проще в обслуживании и как избежать перерасхода огнетушащего вещества? Такое решение представляет собой один или несколько модулей, подключённых к локальной сети трубопроводов, которые выводят огнетушащее вещество через распределительные насадки. Именно точечная направленность — основа модульной системы. Главное преимущество модульных установок — высокая надёжность.

Каждый модуль работает независимо от других, что снижает риски одновременного отказа всех линий при аварии. Если одна зона выйдет из строя, остальные продолжат функционировать без перебоев. Именно поэтому модульные системы часто применяются на критически важных объектах: серверных, электрощитовых, кабинетах с дорогостоящим оборудованием, помещениях с производственным циклом, где недопустим простой.

Следующее преимущество

• Простота обслуживания и гибкость модернизации.
• Если требуется увеличить объём защищаемого помещения или добавить новую зону, достаточно установить дополнительный модуль и подключить его в локальную трубную сеть. Это не требует переработки всей системы объекта.

Есть и недостатки.

• Первый — требуется физическое место под каждый модуль. В небольших помещениях с плотной застройкой оборудования иногда сложно найти зону для размещения установки.
• Второй минус — необходимость хранения запаса огнетушащего вещества. В соответствии с СП 485.1311500.2020 запас хранится отдельно, не подключён к системе, и должен быть доступен для быстрой замены. На крупных объектах запас может быть организован централизованно — это допускается и упомянуто в материале.

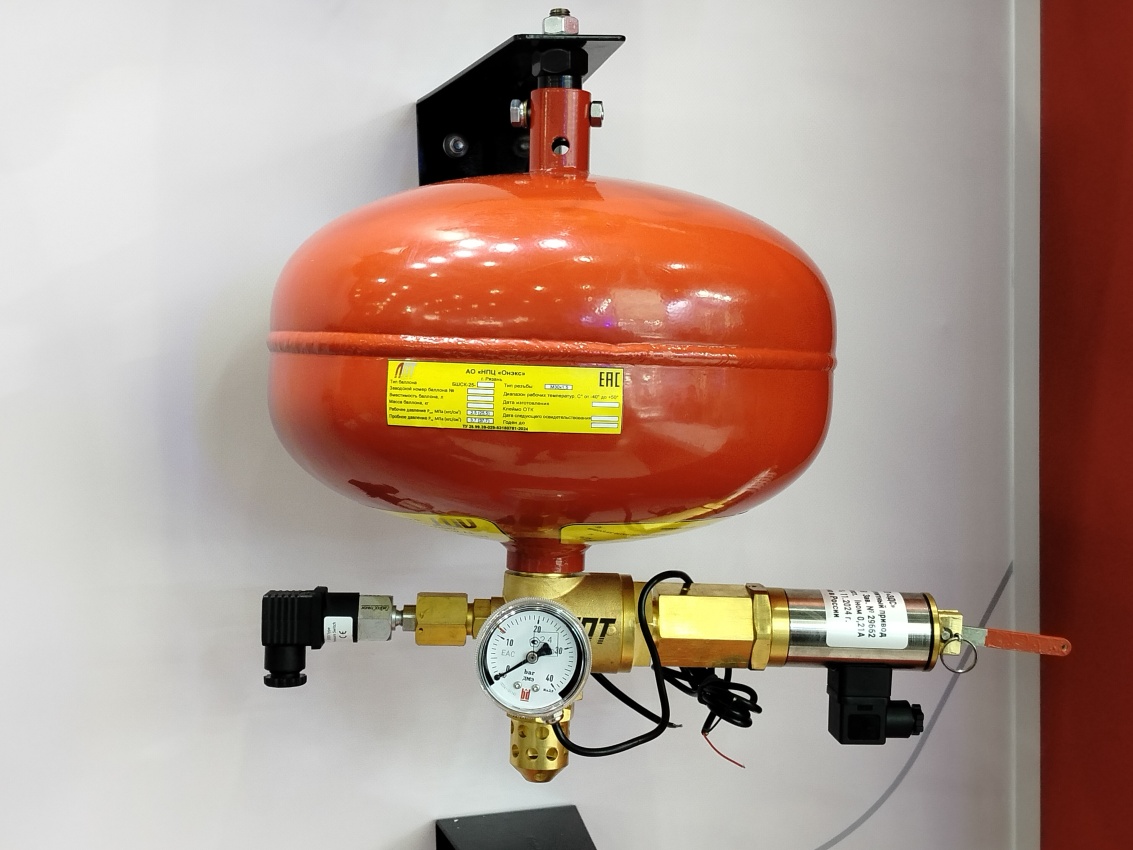

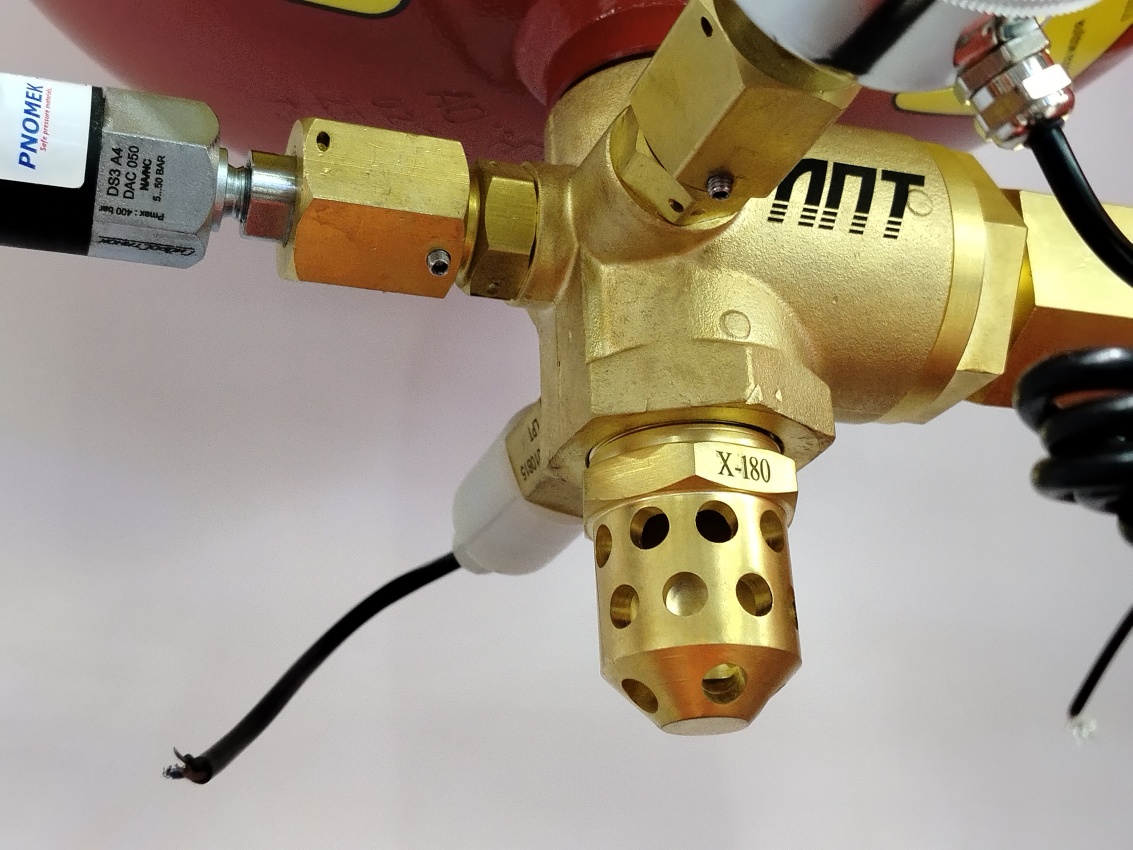

Особенности модульных установок пожаротушения

• Максимальная автономность. Каждый модуль стоит прямо в защищаемом помещении.
• Нет общей трубной сети. Значит, не нужно искать место для длинных газовых магистралей, обходить коммуникации, пересекать инженерные системы.
• Резерв можно хранить отдельно. Дополнительные модули допускается размещать в другом помещении, например складе.

Когда модульная система пожаротушения особенно выгодна:

• Помещения небольшие.
• Присутствует множество комнат, каждая из которых требует отдельной защиты.
• В здании плотная инженерная инфраструктура, и проложить длинные трубы невозможно или очень дорого.
• Нужно упростить обслуживание и избежать загрузки станции пожаротушения.

В эксплуатации важна также герметизация кабельных и инженерных проходок. Согласно разъяснению из файла, её выполняют с применением сертифицированных материалов — мастики, огнестойкой пены или специальных проходок. Без герметизации модульная система не сможет обеспечить требуемую концентрацию газа и, соответственно, нормативную эффективность тушения.

Модульные установки подходят там, где важна надёжность и локальность, где помещения существенно различаются по функции, классу пожарной опасности или содержанию оборудования.

Централизованные установки пожаротушения: особенности, преимущества и недостатки



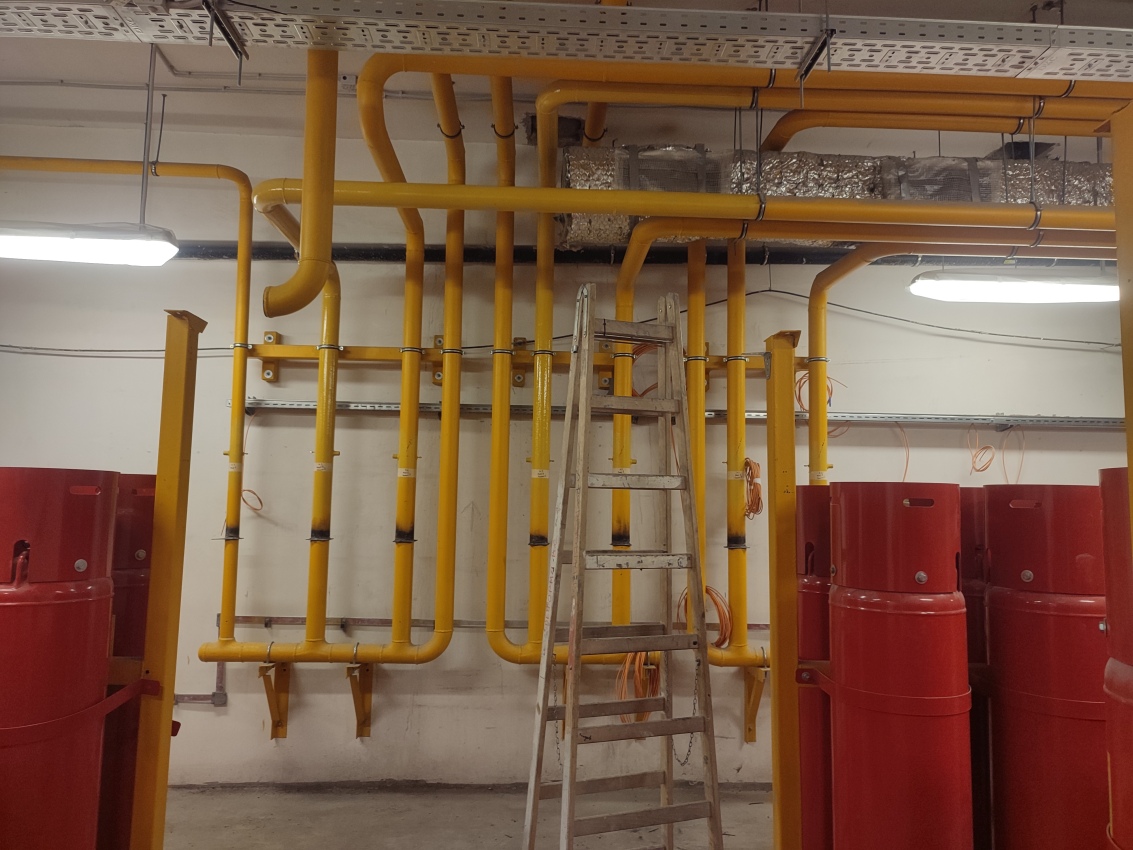

Устройство централизованной системы:

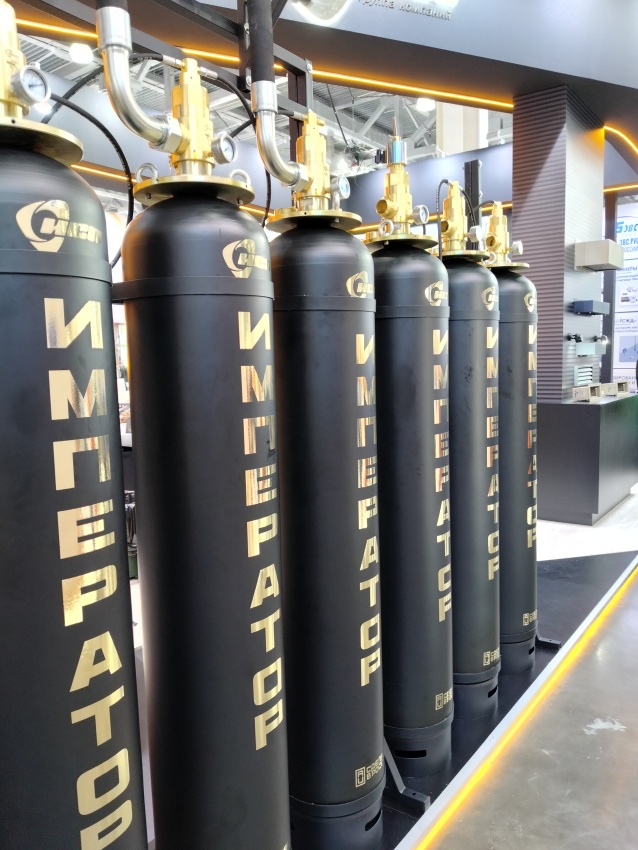

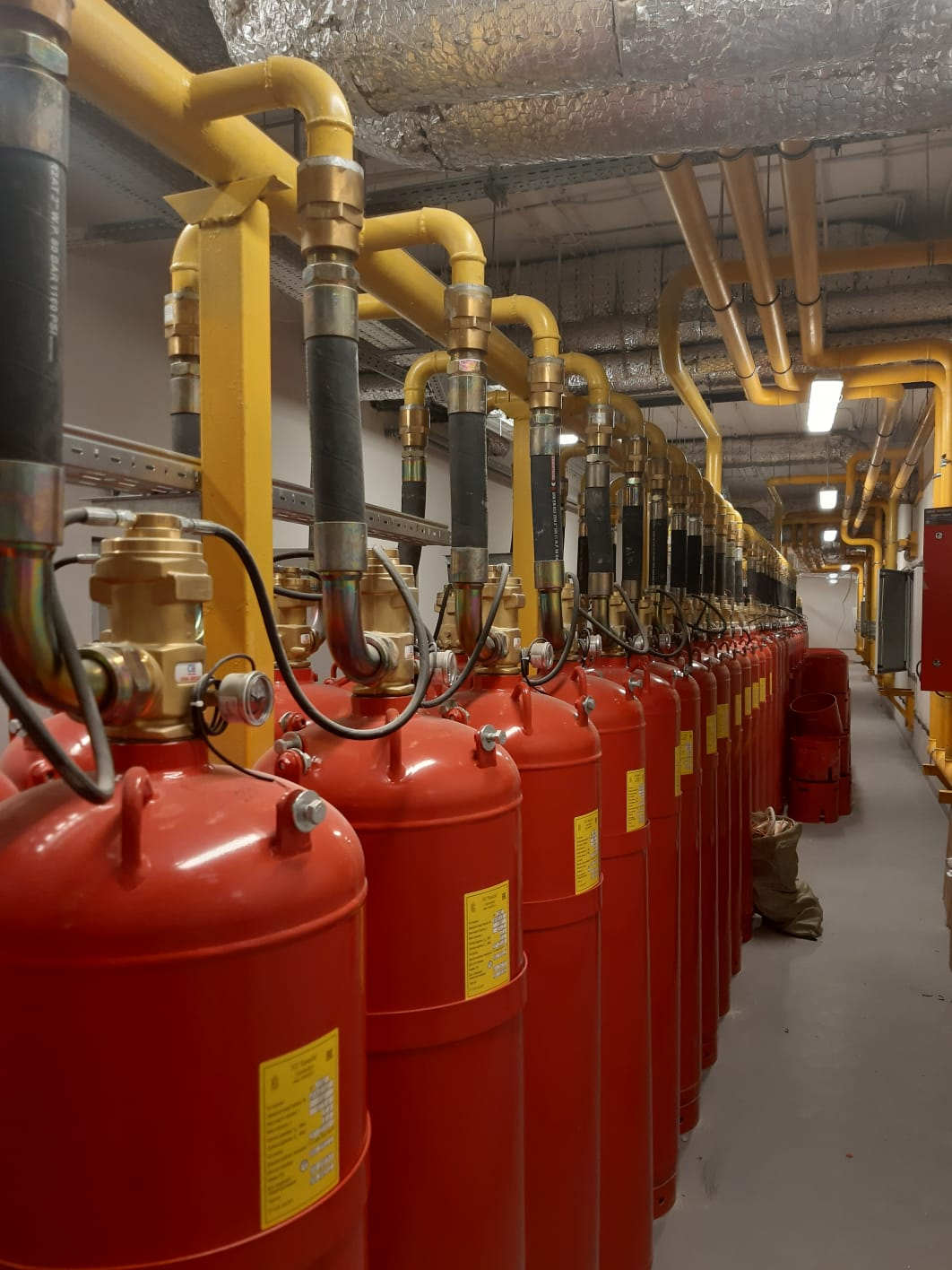

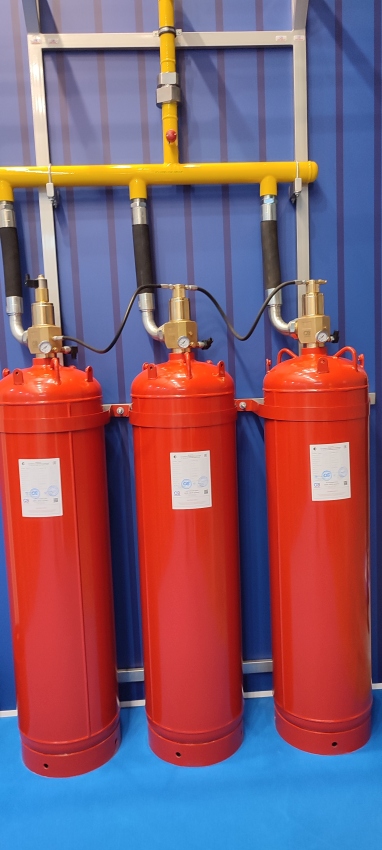

• В одном помещении собрана вся газовая станция.
• Трубная сеть распределяет газ по защищаемым направлениям.
• Резерв подключён и всегда готов к работе — о его состоянии не нужно дополнительно заботиться.

Минусы централизованной установки:

1. Меньшая надежность при множественных возгораниях.
   Централизованная система по умолчанию тушит только одно направление. Если пожары возникли сразу в двух местах, автоматическая подача газа будет только в одно помещение.
   Во второе помещение газ подается только вручную, если это не оговорено в ТЗ.
2. Фиксированная заправка модулей.
   Система рассчитывается по самому большому помещению. Поэтому при активации в меньших помещениях неизбежно происходит перерасход газа.
3. Удалённость станции пожаротушения.
   • Чем длиннее трасса труб, тем больше необходимый запас огнетушащего вещества.
   • При больших расстояниях объем газа увеличивается в разы.
4. Сложности проектирования.
   • Трубную разводку нужно разместить среди других инженерных систем.
   • К каждому распределительному устройству требуется обеспечить доступ для об служивания.

Где целесообразно применять централизованные установки

• Крупные помещения с большим объемом.
• Объекты, где несколько направлений объединены в одну зону и требуют мощного единого ресурса.
• Когда модули проще и логичнее разместить в отдельном помещении, а не в зале.

Централизованная система выгодна на крупных площадях, но требует взвешенного расчета.

Их ключевая особенность ― наличие распределительных устройств, которые направляют огнетушащее вещество в конкретное помещение, где обнаружен пожар. Иными словами, один комплект баллонов может тушить несколько зон, переключаясь между ними через соответствующие клапаны.

Главное преимущество централизованных систем — экономия места. На объекте не нужно размещать один модуль в каждом помещении: достаточно единого блока, установленного в технической комнате или пожарном отсеке. Это важно для складов, административных зданий, дата-центров, объектов с большим количеством однотипных офисов или производственных помещений.

Централизованные установки также экономически выгоднее на больших площадях: один запас огнетушащего вещества распределяется между несколькими зонами. Это снижает стоимость обслуживания и периодической замены баллонов.

Однако у таких установок есть недостаток:

• Они менее надёжны, чем модульные системы. Причина проста: отказ центрального узла влияет сразу на множество помещений.
• Кроме того, распределительные устройства требуют регулярного обслуживания, проверки клапанов, тестирования маршрутизации подачи газа.
• Любое нарушение герметичности в общей магистрали может сказаться на работе всей системы.

Важная особенность централизованной установки — наличие резерва огнетушащего вещества, который располагается рядом с основной группой модулей и подключён к системе постоянно. В отличие от запаса, резерв является активным элементом, готовым к подаче газа сразу после срабатывания основного блока.

Централизованные установки выбирают там, где требуется единая логистика тушения, ограничено место или количество помещений велико, но концентрации газа и объемы подачи остаются в пределах нормативных требований.

Запас и резерв пожаротушения: отличия, требования и нюансы эксплуатации

Одно из наиболее частых заблуждений при проектировании газового пожаротушения — попытка заменить понятие «запас» понятием «резерв». Эти термины не взаимозаменяемы и несут разную функциональную нагрузку.

Ошибка в документации (когда заказчик требует резерв для модульной системы) приводит к техническим противоречиям. Для модульных установок резерв не предусмотрен конструктивно, и попытка подключить его превращает систему в гибрид, который не соответствует нормам СП 485.1311500.2020 и увеличивает нагрузки на трубопровод. Поэтому важно корректно формулировать технические задания и проверять формулировку в проектной документации.

Эксплуатационные требования к запасу и резерву включают:

• контроль массы баллонов,
• проверку запорных вентилей,
• отслеживание срока переосвидетельствования,
• регулярную поверку датчиков давления,
• обеспечение доступа к складу хранения.

Корректное разделение понятий «запас» и «резерв» позволяет обеспечивать надёжность и работоспособность установок и исключает ошибки, которые могут привести к отказу системы в момент реального пожара.

Как выбрать тип установки пожаротушения для объекта и когда нужна комбинированная схема пожаротушения

Выбор между модульной и централизованной установкой газового пожаротушения не может быть универсальным — он зависит от характера объекта, планировки, количества помещений, уровня ответственности и требований эксплуатации.

Модульные системы пожаротушения  подходят, если:

• необходимо обеспечить максимально высокую надёжность для каждого помещения;
• помещения имеют разное назначение или различные классы пожароопасности;
• важна простота обслуживания и быстрая локальная замена компонентов;
• требуется защита небольших зон с критичным оборудованием (серверные, электрошкафы, лаборатории).

Централизованные установки пожаротушения выбирают в случаях, когда:

• групп помещений много, а размещение модулей в каждом из них невозможно или экономически нецелесообразно;
• объект имеет общую логистику инженерных систем;
• требуется оптимизация расходов на обслуживание огнетушащего вещества;
• существующая инфраструктура позволяет разместить техническое помещение для оборудования.

Отдельно выделяется комбинированный подход, который рекомендован для крупных объектов и упомянут в файле как эффективный способ оптимизации расходов и упрощения обслуживания. Например:

• офисный центр может использовать централизованную установку для этажей, но модульную — для серверной и архива;
• производственный цех может сочетать модульную защиту локальных технологических зон с централизованной системой для коридоров и вспомогательных помещений.

Комбинированная схема установки пожаротушения снижает нагрузку на центральный блок, повышает общий уровень надёжности и оптимизирует расход огнетушащего газ.

При выборе системы важно учитывать:

• расчётную концентрацию для конкретного огнетушащего вещества (особенно при тушении ЛВЖ, где, как указано в материале, требуется проведение испытаний, а не использовать значения для ГЖ) ;
• требования к герметичности помещения;

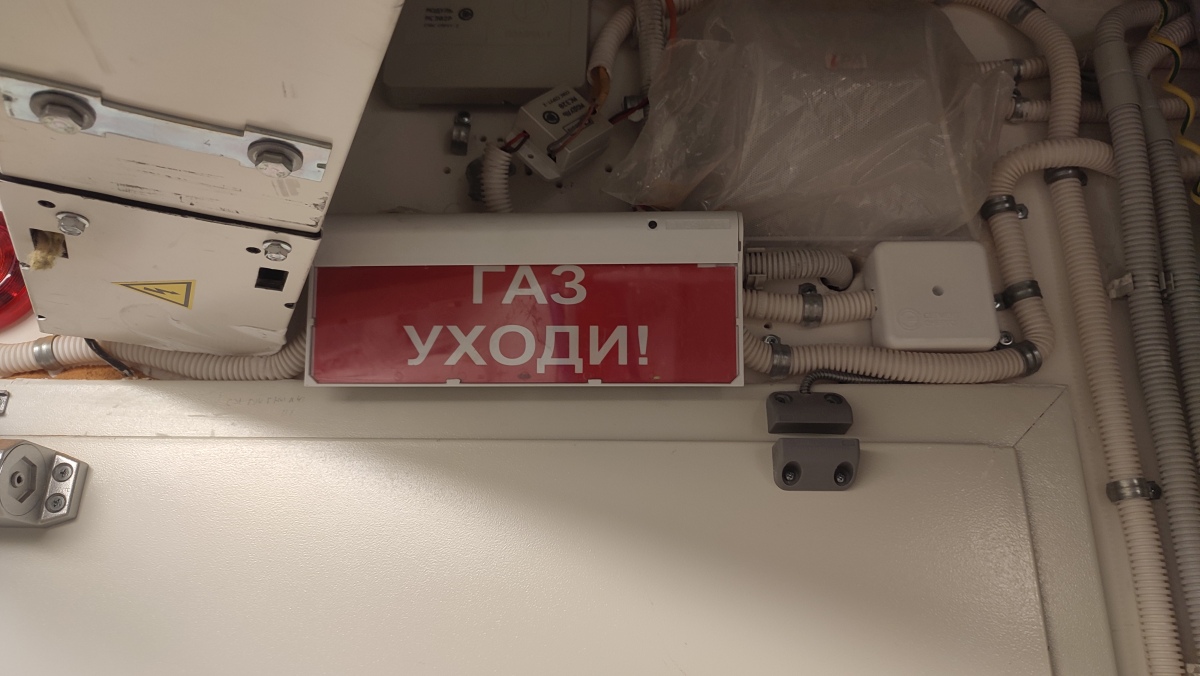

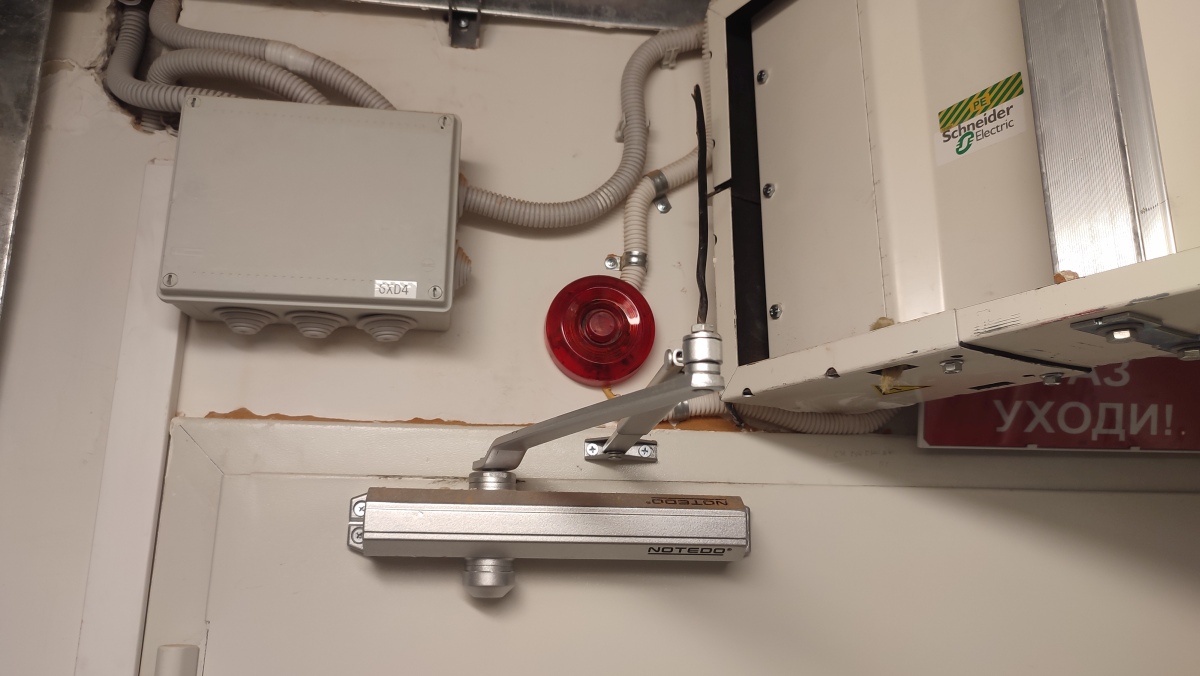

• возможность эвакуации людей и размещения табло «Газ уходи», «Газ не входи»;
• стоимость технического обслуживания и количество точек контроля.

Грамотно подобранный тип установки обеспечивает не только нормативную безопасность, но и экономичность эксплуатации объекта.

Комбинация модульных и централизованных установок — лучший подход для больших объектов

Практика показывает: чем разнообразнее объект по площади и объёму помещений, тем сложнее подобрать одну универсальную систему пожаротушения. Поэтому для крупных зданий специалисты рекомендуют комбинированный подход. Как выглядит комбинированная схема:

• Большие помещения — подключаются к централизованной станции.
• Маленькие комнаты — оснащаются модульными установками напрямую.
• При необходимости системы разделяют на две станции:
  – одна обслуживает большие объемы;
  – вторая — малые.
  Это позволяет избежать перерасхода газа в небольших помещениях.

Почему комбинирование выгодно:

• Снижается объем газового запаса.
• Меньше сложных трубных трасс.
• Нет излишнего выброса газа в маленькие помещения.
• Упрощается техническое обслуживание систем.

Комбинированная схема снижает нагрузку на центральный блок, повышает общий уровень надёжности и оптимизирует расход огнетушащего газа

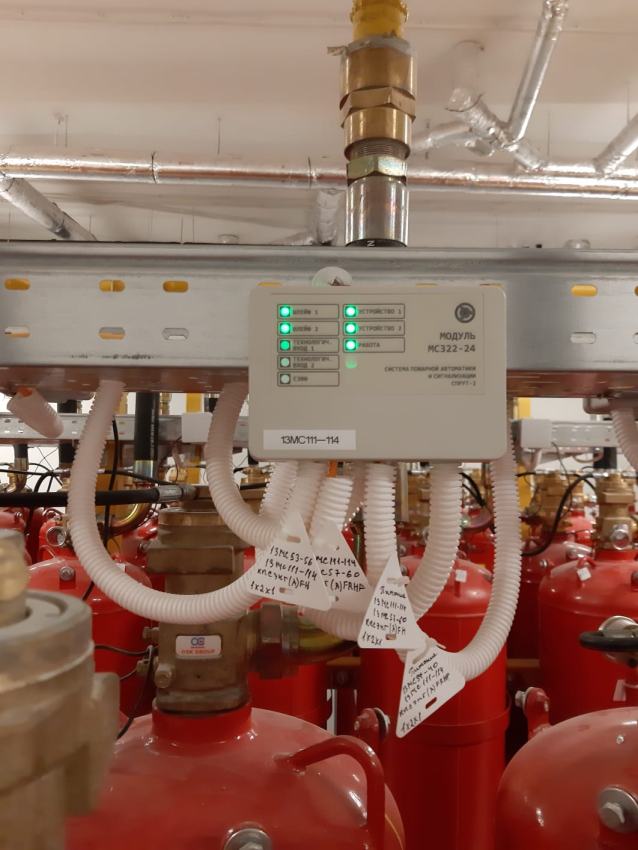

Размещение модулей газового пожаротушения: требования СП 485.1311500.2020 практика и ошибки проектировщиков

Размещение модулей газового пожаротушения — один из ключевых этапов проектирования. Ошибка в расположении оборудования приводит к превышению длины трассы, нарушению нормативов СП 485.1311500.2020 и невозможности дальнейшего обслуживания. В статье рассмотрим требования норм, типовые ошибки и рекомендации экспертов.

Размещение модулей в модульных установка пожаротушения

Где допускается устанавливать модули? СП 485.1311500.2020 не ограничивает место установки модулей модульных установок (п. 12.5). Допускается размещение:

• внутри защищаемого помещения;
• в непосредственной близости от него.

Термин «непосредственная близость» нормативом не определён. В инженерной практике это означает — в пределах того же здания.

Длинная трасса увеличивает объём трубопроводов, а значит — массу ГТВ. Это особенно критично при ограничении в 80% заполнения труб жидкой фазой (СП 485.1311500.2020, п. 12.10).

Ограничения по длине трассы трубопроводов пожаротушения

При удалённом размещении модуля увеличивается длина трубопровода. Норматив устанавливает:

внутренний объём труб не должен превышать 80% объёма жидкой фазы ГТВ (СП 485.1311500.2020, п. 12.10).

Если значение превышено, допускается:

• увеличить количество газа в модуле;
• подобрать другой тип модуля;
• пересмотреть трассировку.

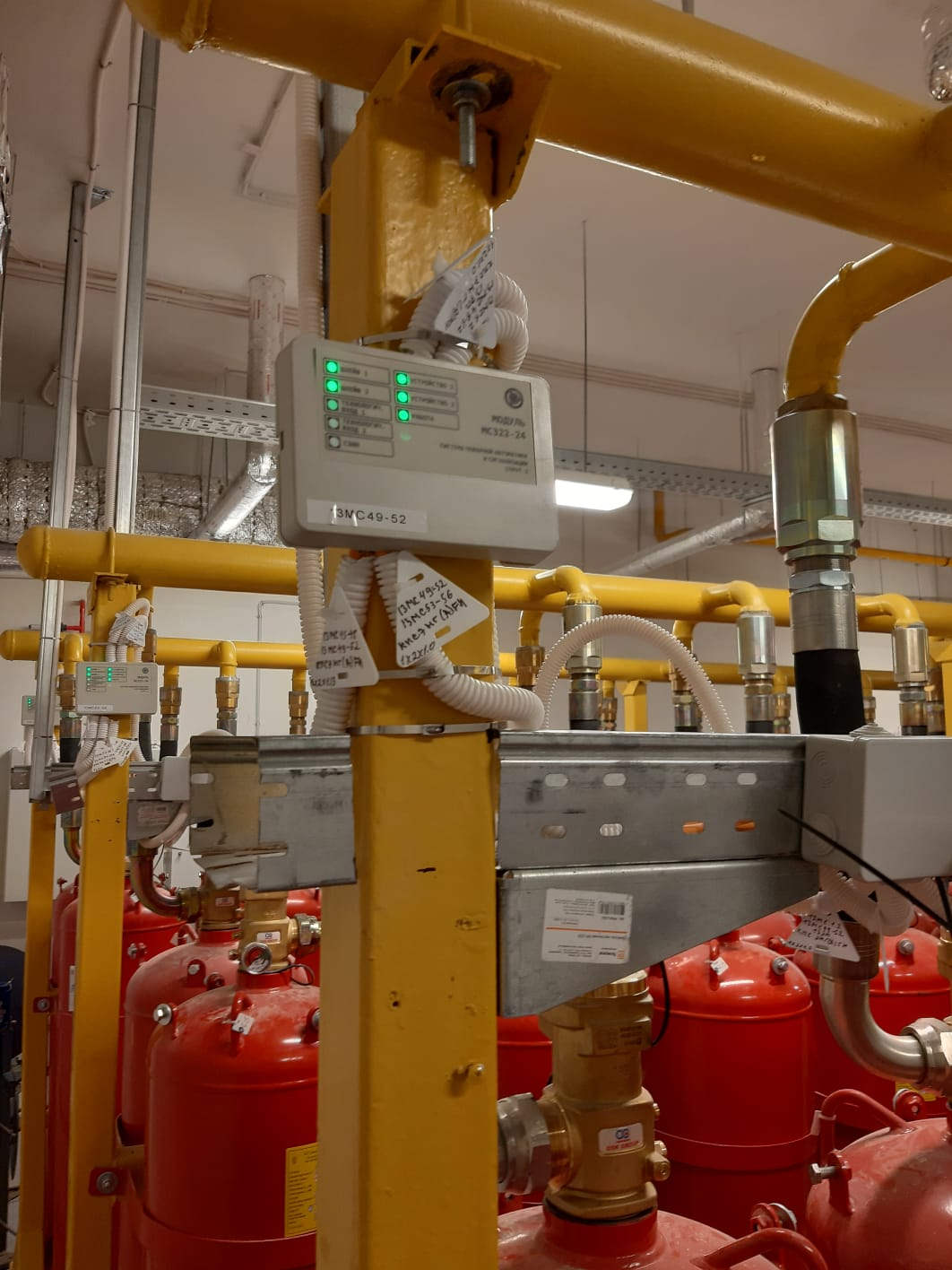

Размещение модулей в централизованных установках

В централизованных системах модули газового тушения устанавливают только в помещении станции пожаротушения (СП 485.1311500.2020, п. 9.12).

Требования к станции пожаротушения

Станция пожаротушения — специализированное помещение, которое должно соответствовать требованиям:

• удалённость от лестниц и эвакуационных выходов;
• доступность для пожарных подразделений;
• возможность доставки модулей (лифтовые зоны, пандусы);
• соответствие СП 60.13330.

Пример: на одном объекте станцию стали размещать на втором подвальном уровне. Экспертиза отклонила решение — доставка модулей оказалась невозможной. Пришлось разработать СТУ.

Требования к обслуживанию при размещении АУГПТ в станции пожаротушения

Минимальные проходы

СП 1.13130 требует проходы не менее 0,7 м для подхода к рабочим местам и оборудованию (п. 4).

Доступность для обслуживания

Модули должны быть установлены так, чтобы:

• каждый можно было демонтировать без разборки других;

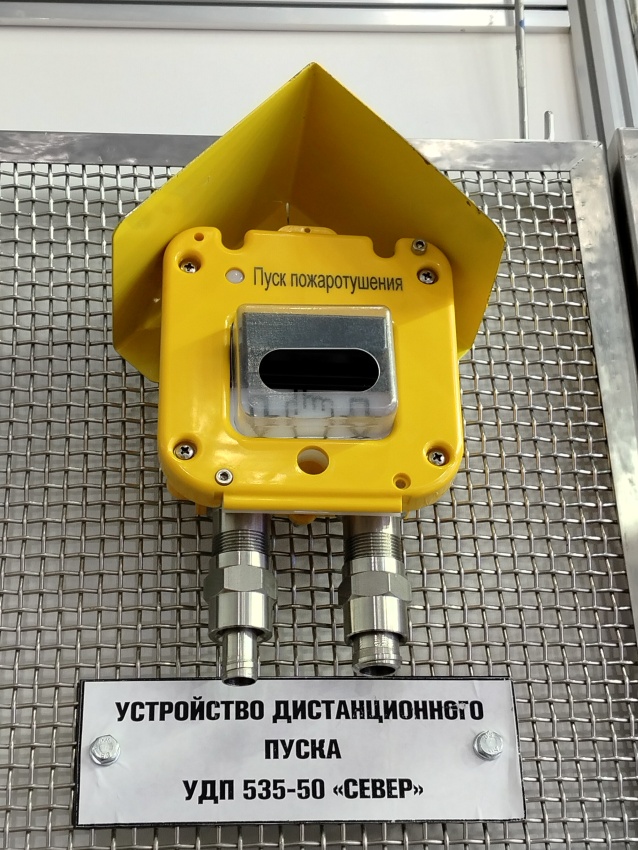

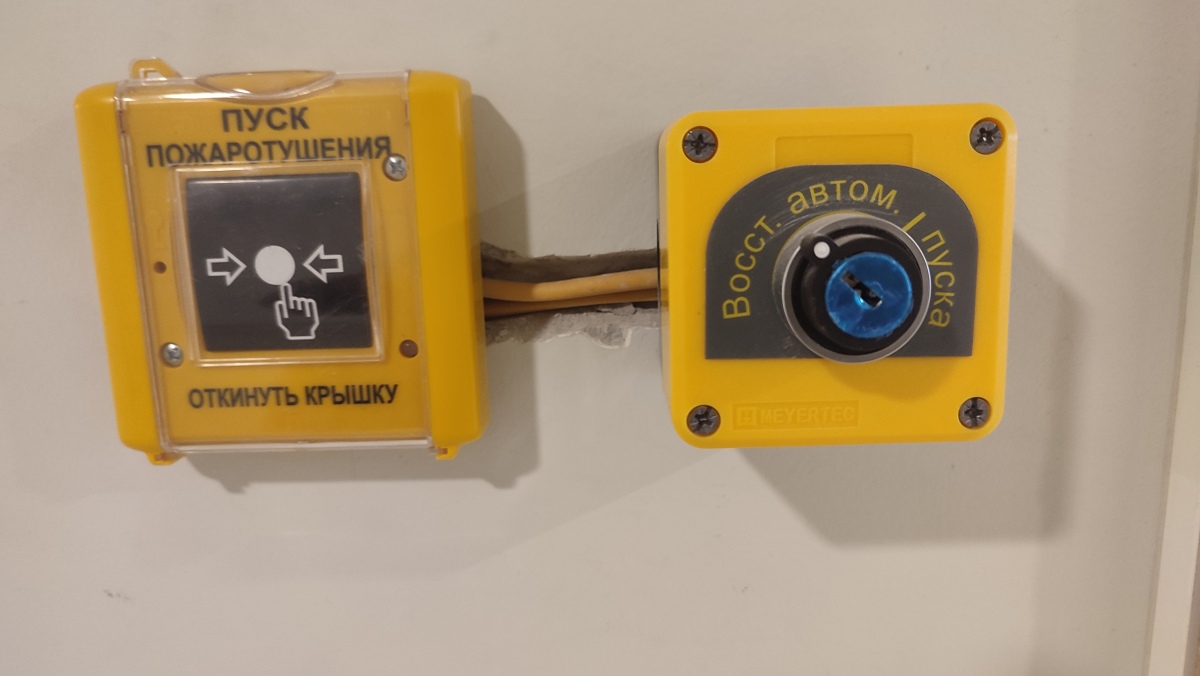

• был доступ к ручному пуску;
• обеспечивался визуальный контроль давления;
• проходы не пересекались с трубопроводами.

Пример: на объекте установили модули в ряд, вплотную друг к другу. Чтобы добраться до дальнего, требовалась разборка конструкции. Проект признали несоответствующим нормам.

Ограничения по внешним воздействиям в станции пожаротушения



СП 485.1311500.2020 (п. 12.14) требует исключить:

• прямые солнечные лучи;
• атмосферные осадки;
• механические повреждения;
• химические факторы.

Доступ в централизованных установках пожаротушения

В централизованных установках все модули располагаются в станции пожаротушения. Нормативы (СП 485.1311500.2020, п. 9.12; СП 60.13330) требуют:

• удобного доступа для пожарных подразделений;
• возможности безопасной доставки модулей;
• отсутствия затоплений и вибраций;
• доступности всех модулей для обслуживания.

Пример из практики: станцию разместили на втором подвальном этаже — экспертиза отказала, так как доставка баллонов была невозможна. Решение потребовало СТУ.

Типовые ошибки в проектах газового пожаротушения

• проход к оборудованию менее 0,7 м;
• ручной пуск размещён «за» модулями или в недоступной зоне;
• модули стоят вплотную друг к другу;
• оборудование установлено в помещении, не соответствующем станции пожаротушения;
• нет защиты от солнечного света.

Газовое тушение пожара в помещении: требования к размещению насадков и допусти

СП 485.1311500.2020 не ограничивает высоту помещения. Ограничение касается высоты установки насадков:

• обычно — не выше 5–5,5 м;
• при большей высоте — ярусное размещение.

Исключение — FK-5-1-12 (Novec 1230). Испытания подтвердили возможность тушения в один ярус до 12 м.

Размещение модулей ГПТ — это не просто монтажное решение. Это важная часть пожарной безопасности. Соблюдение требований СП 485.1311500.2020, СП-1 и СП 60.13330 гарантирует корректную работу системы, её обслуживаемость и отсутствие замечаний экспертизы.

Обслуживание модулей газового пожаротушения: нормативные требования, доступ и типичные ошибки проектировщиков

Правильная организация обслуживания модулей газового пожаротушения — критически важный элемент проекта. Даже идеальная в расчётах система может оказаться непригодной, если к модулям невозможно подойти или их обслуживание требует разбирать конструкции. Такие ошибки приводят к замечаниям экспертизы, нарушению требований СП 485.1311500.2020 и проблемам при эксплуатации.

Разберём, какие нормы регламентируют обслуживание модулей ГПТ, как правильно организовать доступ и какие ошибки встречаются чаще всего.

Основные нормативные требования к обслуживанию модулей газового пожаротушения

Требования СП 485.1311500.2020 к эксплуатационному доступ СП 485.1311500.2020 (п. 12.11) устанавливает обязательность обеспечения условий обслуживания модулей для всех типов установок. Нормы требуют:

• наличие свободного подхода к каждому модулю;
• возможности демонтажа и замены модуля после сработки;
• обеспечение безопасного доступа к ручному пуску;
• отсутствие препятствий для визуального контроля.

Минимальная ширина подходов — 0,7 м (СП 1.13130.2009, п. 6.4).

Правильная организация размещения модулей для обслуживания

Модули должны демонтироваться без разборки конструкций

Распространённая ошибка — модули устанавливают слишком близко друг к другу или размещают в нише. На практике это приводит к невозможности заменить дальний модуль без демонтажа остальных. Такие решения противоречат СП 485.1311500.2020 и СП 1.1311500.2020

Например: чтобы обслужить дальний модуль, нужно было разбирать целый ряд стоек — объект получил замечание и потребовал полной перепланировки зоны установки.

Учет путей эвакуации

Недопустимо:

• размещать модули на пути эвакуации;
• перекрывать эвакуационные выходы трубопроводами без защиты;
• устанавливать оборудование там, где обслуживающий персонал может попасть под воздействие ГТВ.

Защита модулей пожаротушения от внешних факторов

Исключение воздействия прямых солнечных лучей

СП 485.1311500.2020 требует защищать модули от нагрева и солнечного излучения. Экспертиза особенно строго относится к помещениям, где есть окна: архивы, библиотеки, помещения хранения и фонды.

Что проверяет экспертиза?

Основные пункты проверки

• выполнение требований СП 485.1311500.2020 и СП 1.1311500.2020 к подходам;
• возможность демонтажа модулей;
• правильность размещения трубопроводов;
• наличие защиты от теплового воздействия и солнца;
• соответствие помещения требованиям станции пожаротушения.

Наиболее частые замечания экспертов

• «Не обеспечен доступ к модулю»;
• «Не выполнена защита от солнечного нагрева»;
• «Проход менее 0,7 метра»;
• «Ручной пуск недоступен»;
• «Модули расположены в помещении с нарушениями требований СП 485.1311500.2020».

Рекомендации проектировщикам

• Оставляйте не менее 0,7 м прохода.
• Обеспечивайте свободный доступ к каждому модулю.
• Используйте солнцезащитные меры при наличии окон.
• Не устанавливайте оборудование в зоне риска механических повреждений.
• Размещайте модули в один ряд, а не «в коробке».
• Проверяйте возможность доставки баллонов в станцию.
• Обязательно прописывайте порядок обслуживания в проектной документации.

Обслуживание модулей — ключ к надёжности всей системы газового пожаротушения. Соблюдение нормативов СП 485.1311500.2020, СП 1.1311500.2020 и СП 60.13330 позволит избежать замечаний экспертизы и обеспечить безопасную эксплуатацию.

Хранение модулей газового пожаротушения: нормативные требования, температурный режим и ошибки эксплуатации

Неправильное хранение модулей газового пожаротушения может привести к их деформации, снижению давления, нарушению работы системы и дорогостоящей замене оборудования. В статье рассмотрим требования СП 485.1311500.2020, рекомендации производителей и реальные случаи повреждений модулей.

Основные нормативные требования к хранения.

Согласно СП 485.1311500.2020 (п. 12.13–12.17), модули должны храниться:

• в сухом помещении;
• при температуре, указанной производителем;
• на расстоянии не менее 1 м от источников тепла;
• без воздействия солнечных лучей;
• с защитой от механических повреждений.

Температурные требования

Производители рекомендуют хранить модули при температуре +5…+25 °С. Нарушение температурного режима приводит к изменению внутреннего давления и риску повреждения корпуса.

Ошибка: хранение модулей на морозе

Пример: объект Ямал-СПГ, модули хранили на улице при –40 °C. Несколько модулей вздулось — азот расширился, корпус деформировался. Оборудование пришлось списать.

Требования к складированию

СП 485.1311500.2020 и паспорта производителей устанавливают требования:

• исключить падение и удары;
• перевозить и хранить модули в вертикальном положении (если указано в паспорте);
• обеспечить защиту от вибраций;
• обеспечить маркировку мест хранения.

Требования к помещению хранения.

Помещение должно обеспечивать:

• стабильную плюсовую температуру;
• отсутствие конденсата;
• отсутствие агрессивных паров;
• возможность контроля давления.

Влияние хранения на технические параметры

Давление в модуля пожаротушения

При охлаждении газа давление падает, что приводит к:

• увеличению времени выхода ГТВ;
• снижению расхода;
• невозможности достижения требуемой концентрации.

Заправка модулей пожаротушения

Производители указывают максимально допустимую заправку ГТВ:

• хладон 227ea — до 0,9 объёма модуля;
• FK-5-1-12 — до 1,1 объёма;
• СО₂, инертные газы — фиксированная заправка.

Если модуль хранился неправильно, фактическая заправка может стать некорректной.

Защита от солнечного света и нагрева

СП 485.1311500.2020 требует исключить воздействие прямых солнечных лучей (п. 12.14).

Экспертиза часто требует:

• жалюзи;
• теплоотражающие плёнки;
• защитные экраны;
• перенос зоны хранения.

Минимальное расстояние до источников тепла

СП 485.1311500.2020 требует соблюдать расстояние не менее 1 м от отопительных приборов. Допускается уменьшение при наличии теплоизоляции, предотвращающей нагрев корпуса.

Типичные ошибки эксплуатации

• хранение на морозе или в неотапливаемом складе;
• размещение вплотную к батареям;
• нахождение под прямыми солнечными лучами;
• складирование «в штабель»;
• отсутствие контроля давления.

Рекомендации по правильному хранению

• храните модули только в отапливаемых помещениях;
• обеспечьте температуру +5…+25 °C;
• исключайте солнечный свет на корпус;
• держите оборудование не ближе 1 м от источников тепла;
• ставьте модули вертикально, если так указано в паспорте;
• регулярно проверяйте давление;
• обеспечивайте маркировку и контроль зон хранения.

Правильное хранение — гарантия работоспособности системы газового пожаротушения. Несоблюдение требований СП 485.1311500.2020 и рекомендаций производителей способно вывести модуль из строя ещё до установки.

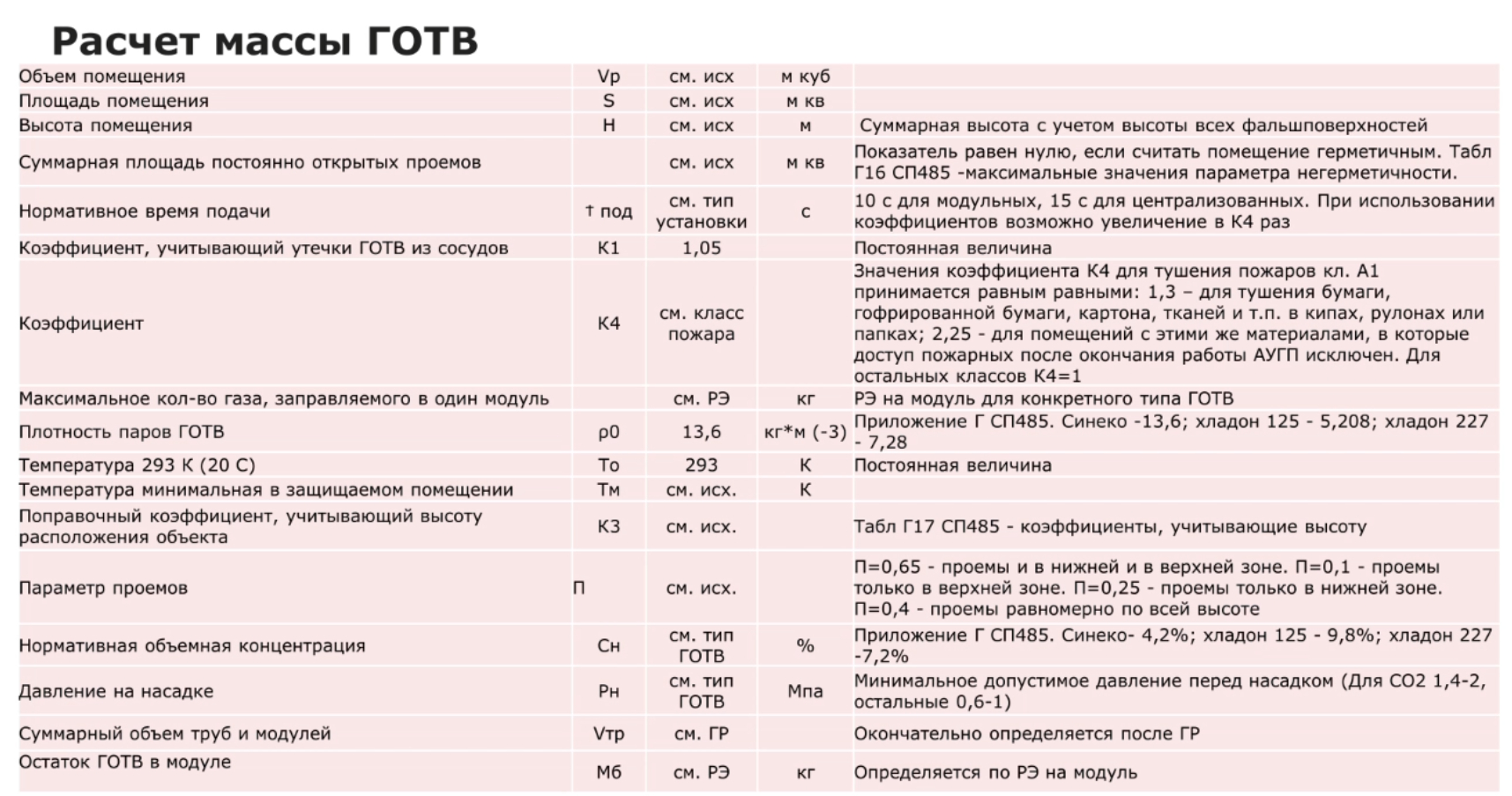

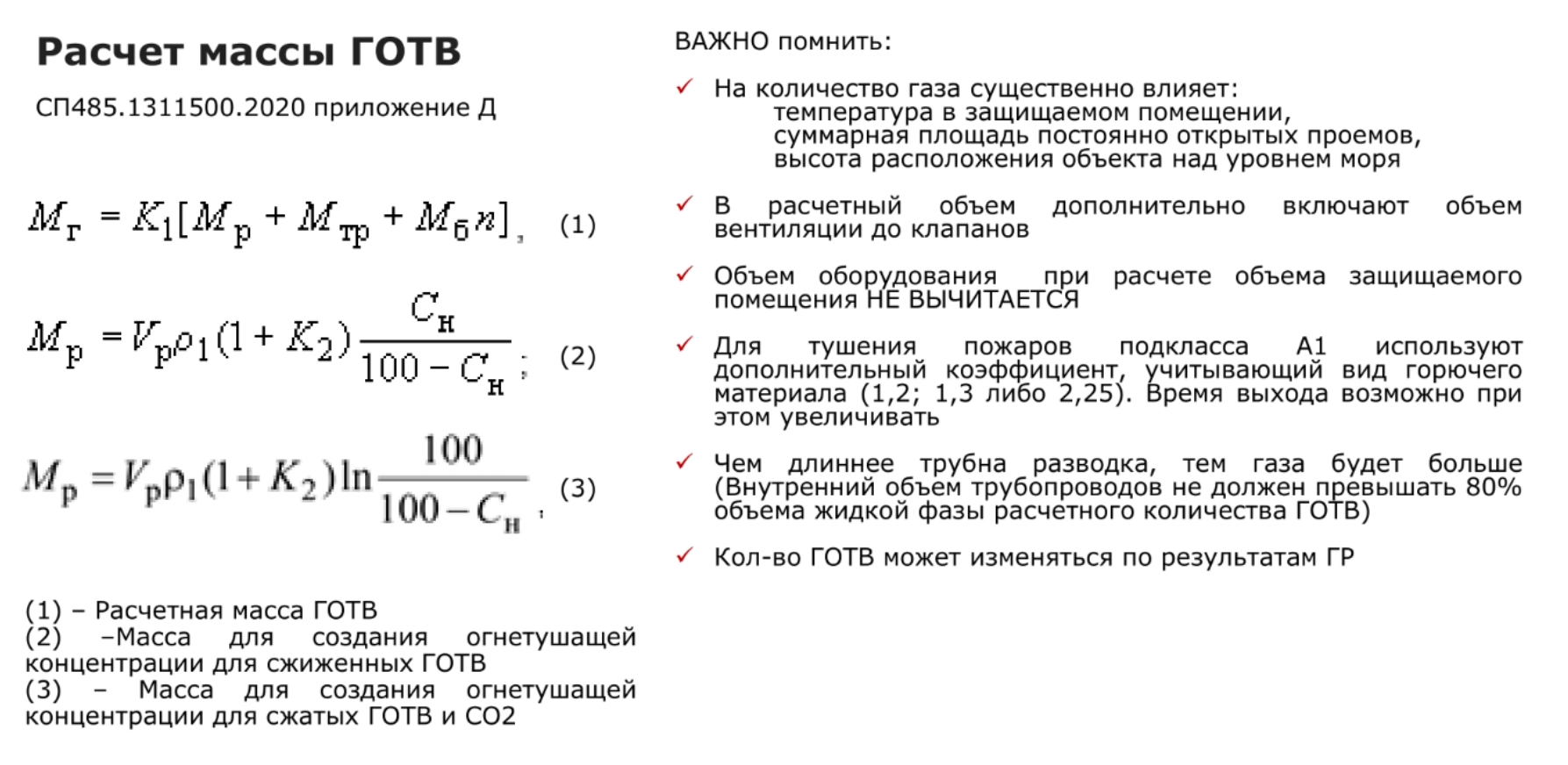

Факторы, влияющие на расчёт массы огнетушащего вещества и нормативные требования СП 485.1311500.2020

Расчёт массы огнетушащего вещества (ОТВ) — ключевой этап проектирования газовых установок пожаротушения. От точности исходных данных зависит как работоспособность системы, так и соответствие нормативным требованиям СП 485.1311500.2020. В данной методичке собраны основные параметры, влияющие на массу ОТВ, и даны инженерные комментарии по их учёту в проекте.

Температура защищаемого помещения

Температура — один из наиболее значимых факторов. Чем ниже температура, тем больше массы газа потребуется для достижения расчётной огнетушащей концентрации. В формулах СП 485.1311500.2020 температура в расчётах применяется в Кельвинах, что позволяет корректно учитывать отрицательные значения и правильно пересчитать плотность паровой фазы при пониженных температурах.

Практическое правило: всегда запрашивайте у заказчика минимальную рабочую/рабоче-предельно возможную температуру помещения. Модули рекомендуется хранить в тёплом помещении (оптимально ≥ +5 °C). Для ряда ОТВ существуют ограничение по минимальной рабочей температуре — это важно учитывать на этапе выбора агента и расчёта массы.

Параметр негерметичности и постоянно открытые проёмы

СП 485.1311500.2020 снизил допустимый параметр негерметичности примерно вдвое по сравнению с предыдущими редакциями. Под проёмами понимаются технологические отверстия, которые нельзя герметизировать (транспортерные ленты, технологические каналы и т.п.). По возможности эти проёмы следует минимизировать (противопожарные шторы, клапаны и т.д.), так как увеличение суммарной площади проёмов прямо повышает расчётную массу ОТВ. В расчетный объем дополнительно включают объем вентиляции до клапанов. Объем оборудования при расчете объема защищаемого помещения не вычитается.

Высота над уровнем моря

Высота над уровнем моря влияет на плотность воздуха и, следовательно, на требуемую массу ОТВ: чем выше объект, тем меньшей массы может потребоваться. На практике проектировщики часто берут уровень 0 (морской уровень), если заказчик не предоставляет точную отметку. Однако при желании заказчика и при расположении объекта на значительной высоте следует применить соответствующие поправочные коэффициенты.

Вентиляция и объём, включаемый в расчёт

Если вентиляционные клапаны находятся за пределами границы защищаемого объёма и не перекрываются автоматически при пожаре, объём вентиляции до клапанов включается в расчётный объём помещения — это увеличивает массу ОТВ. Если клапаны располагаются внутри помещения и закрываются при пожаре, дополнительный объём не учитывается. Тщательно фиксируйте положение клапанов и их привязку в планах.

Объём оборудования и принципы вычитания

СП 485.1311500.2020 предполагает, что объём оборудования по умолчанию не вычитается из расчётного объёма. В отдельных случаях, по согласованию с заказчиком, можно учесть крупные стационарные объёмы, однако это требует документальных подтверждений и, как правило, согласования с надзорными органами.

Классификация горючего и коэффициенты для класса А1

Для пожаров класса А1 (тлеющие твёрдые материалы) в расчётах вводятся корректирующие коэффициенты:

• 1.3 — для материалов типа бумаги в кипах и рулонах;
• 2.25 — для помещений, доступ в которые после тушения запрещён (например, банковские хранилища);
• 1.2 — для прочих помещений класса А1.

Эти коэффициенты увеличивают как саму массу ОТВ, так и дают возможность увеличить нормативное время выхода вещества, что облегчает гидравлический расчёт при сложных трассах.

Ограничение внутреннего объёма трубопроводов (правило 80%)

СП 485.1311500.2020 устанавливает ограничение: внутренний объём трубопроводов не должен превышать 80% объёма жидкой фазы расчётного количества баллонов. При превышении этого значения итоговая масса газового агента может потребовать существенного увеличения.

Для модульных установок проблему проще прогнозировать и компенсировать; для централизованных систем необходим предварительный гидравлический расчёт. Минимальное давление на насадках и нормативное время выпуска. СП 485.1311500.2020 вводит требования к минимальному давлению на насадках:

• Для CO₂ — минимальное допустимое давление: 1,4–2 МПа;

• Для остальных ГОТВ — 0,6–1 МПа.

Для расчётов сжиженных газов обычно принимается минимальное значение 0,6 МПа. Нормативное время выхода вещества по СП 485.1311500.2020:

• 10 секунд — для модульных установок со сжиженными газами;

• 15 секунд — для централизованных установок со сжиженными газами;

• 30 секунд — при применении локальных установок пожаротушения.

Именно под эти значения подбираются диаметры труб и сечение насадков в гидравлическом расчёте.

Коэффициенты расчёта

Коэффициент утечки ГОТВ из сосудов

• Обозначение: К₁ (в СП фиксирован как коэффициент для утечек).

• Постоянное значение: 1,05.

Коэффициент К₄

Используется при необходимости увеличения массы ГОТВ. Значения коэффициента и область его применения определяются СП 485.1311500.2020(табличные данные).

Коэффициент K₃

• Берётся из таблиц Приложений СП 485.1311500.2020.
  Учитывается при расчёте массы газа для компенсации параметров помещения и проёмов.

Масса ГОТВ и параметры модулей

Максимальная заправка модулей. В соответствии с эксплуатационной документацией каждого модуля:

• Хладон 227 (FM-200): не более 0,9 от объёма модуля (некоторые модели допускают до 1,1, уточняется по паспорту);
• ФК (FK-5-1-12, Novec 1230): до 1,1 от объёма модуля;
• CO₂ и инертные газы: заправка фиксированная, определяется производителем.
• Остаток ГОТВ в модулях. Определяется строго по руководству по эксплуатации конкретного модуля.

Физические параметры ГОТВ

Плотность паров

• Определяется по Приложению Г СП 485.1311500.2020.

Температурные параметры

• Температура для расчётов принимается:
  293 K (20 °C) — обязательная величина для приведения к единым условиям.

• Минимальная температура в защищаемом помещении:
  предоставляется заказчиком (критически важный параметр).

Расчеты ведутся именно в Кельвинах, поскольку это позволяет корректно учитывать условия работы системы при отрицательных температурах окружающей среды.

Давление на насадках

Согласно СП 485.1311500.2020:

• Для CO₂ — минимальное допустимое давление: 1,4–2 МПа;

• Для остальных ГОТВ — 0,6–1 МПа.

Для расчётов сжиженных газов обычно принимается минимальное значение 0,6 МПа. Гидравлические параметры

• Суммарный объём трубопроводов и модулей определяется после выполнения гидравлического расчёта.

• Данные о «остатках» ГОТВ в трубопроводах берутся из эксплуатационной документации.

Особенности расчётов по СП 485.1311500.2020

В СП 485.1311500.2020 в формулу расчёта включён параметр «объём сосудов, из которых подаётся ГОТВ». По факту:

• Остаток в трубопроводах уже учитывается отдельно (по РЭ),

• Такой объём вносит избыточное увеличение расчётной массы ГОТВ,

• Поэтому при сравнении расчёта по СП 5 и по СП 485.1311500.2020
  масса по СП 485.1311500.2020 всегда будет больше.

По информации, полученной от ВНИИПО:

• включение этого параметра признано избыточным,

• планируется корректировка в будущих редакциях СП,

• однако на сегодняшний день этот пункт остаётся действующим, и его необходимо учитывать.

Особенности проектирования трубной разводки и насадков для огнетушащих веществ

Проектирование трубной разводки газовых установок пожаротушения — одна из ключевых задач инженера. От корректности выбора насадков, их расположения и схемы разводки зависит эффективность выпуска огнетушащего вещества (ОТВ) и выполнение нормативных концентраций в защищаемом помещении. В российских нормах базовыми документами являются СП 485.1311500.2020, ГОСТы на трубопроводы, а также каталоги и технические рекомендации производителей ОТВ. Ниже приведены основные требования и особенности, которые необходимо учитывать при разработке рабочей документации раздела «ГПТ».

Требования к выбору и совместимости насадков

Каждая установка газового тушения, должна завершаться системой насадков, обеспечивающих равномерный выпуск ОТВ. При проектировании важно учитывать:

1. Для каждого огнетушащего вещества применяются свои типы насадков.
Производители выпускают насадки с различными параметрами: диаметрами отверстий, радиусами распыла, факелом подачи. Они не взаимозаменяемы. Например, насадки для ФК-5-1-12 имеют один набор характеристик, для HFC-125 — другой.

2. В одном помещении допускается использование только одного типа насадка.
Это требование СП и производителей, обеспечивающее равномерность концентрации. Российские программы расчётов это контролируют, в отличие от некоторых зарубежных.

3. Радиусы распыла определяются только по каталогу производителя.
Нельзя брать усреднённые или «общие» данные — они различаются для каждого ОТВ и конкретной модели насадка.

Расположение насадков и требования к высоте

При монтаже и проектировании необходимо соблюдать следующие нормативы:

1. Высота установки — не более 0,5 м от перекрытия (СП 485.1311500.2020).
Допускается ниже, если выше нет пожарной нагрузки или оборудования, влияющего на поток газа.

2. Насадки не должны быть загромождены конструкциями.
В зоне распыла запрещено размещать балки, лотки, оборудование. Для ФК эти ограничения критичны, поскольку вещество стабильно при +20 °C и должно успеть перейти в газообразную фазу до встречи с препятствием.

3. Минимальное расстояние до преград — не менее 1 метра.
Это рекомендация производителей для предотвращения нарушений факела распыла.

4. При превышении допустимой высоты помещения требуется ярусность.
Ярусная установка обеспечивает заполнение всего объёма помещения без «мертвых зон».

5. Пристенные насадки должны устанавливаться не более чем в 30 см от стены.
Это требование производителей, обеспечивающее формирование полукруглого факела на 180°.

Особенности применения насадков для разных ОТВ

Параметры насадков значительно отличаются в зависимости от типа газа:

• ФК-5-1-12 (синека ФК)
  • радиальные насадки: радиус распыла ~6,9 м
  • пристенные: ~10,9 м
    ФК требует полного испарения до контакта с конструкциями, поэтому предъявляются повышенные требования к «чистоте» зоны распыла.
• HFC-125 (хладон 125)
  • радиусы зависят от диаметра насадка
  • обычно не превышают 4,5 м
    Хладоны менее критичны к расстоянию до преград, но также требуют свободного факела.

Использование насадков одного типа для другого ОТВ запрещено.

Рекомендации по проектированию трубной разводки

1. Трубная сеть должна обеспечивать равномерную подачу ОТВ к каждому насадку без перекосов давления.
2. Не допускается перенаправление потока через препятствия или прокладка труб так, чтобы поток неодинаково распределялся по линиям.
3. Необходимо учитывать сопротивления трубопроводов и корректно выполнять гидравлический расчёт.

Материалы трубопроводов, монтаж и требования к заземлению

Трубопроводы — один из ключевых элементов газовых установок пожаротушения (ГУПТ). От правильного выбора материала, корректного монтажа и качественного заземления зависит не только надежность системы, но и соответствие требованиям СП, ГОСТ и эксплуатационных инструкций. В этом разделе приведены основные правила, которые необходимо учитывать при проектировании и монтаже трубной сети.

Материалы трубопроводов и их допустимость

Основными материалами для изготовления трубопроводов ГУПТ являются:

1. Стальные трубы
   Применяются трубы, изготовленные по:
   • ГОСТ 533,
   • ГОСТ 8732,
   • ГОСТ 8734.
     Эти стандарты регламентируют геометрию, прочность и диапазон рабочих давлений. Сталь — универсальный материал, используемый на большинстве объектов.
2. Латунные трубопроводы
   Используются реже, но могут применяться в системах с высокими требованиями к коррозионной стойкости или при особых условиях эксплуатации.
3. Нержавеющая сталь
   В последние годы стала обязательной на объектах нефтегазовой отрасли, а также на северных площадках, где важна стойкость к агрессивной среде и низким температурам.
   Важно: фитинги, отводы, переходы и тройники должны быть выполнены из того же материала, что и трубопровод. Нельзя смешивать сталь и нержавеющую сталь — это приводит к электрохимической коррозии.

Соединения трубопроводов при монтаже

При монтаже на действующих объектах важно минимизировать применение сварки в защищаемых помещениях. Для этого используются два типа соединений:

1. Фланцевые соединения
   Применяются для труб диаметром DN65 и выше.
   Секции заранее свариваются в безопасной зоне, а затем собираются на объекте с помощью фланцев.
2. Штуцерно-торцевые соединения (ШТС)
   Используются для труб до DN50.
   Позволяют выполнять монтаж без огневых работ внутри защищаемых помещений.

Оба варианта обеспечивают герметичность, ускоряют монтаж и позволяют разбирать трубопровод при обслуживании.

Крепление трубопроводов и нормативные требования

Трубопроводы должны быть жестко закреплены на опорах и подвесах. Количество и шаг креплений регламентируются:

• ГОСТ 596.36 — документ, включающий требования к монтажу, шагам крепления для каждого диаметра, правилам передачи документации и рекомендации по эксплуатации.

Этот ГОСТ сегодня является основным, заменяя старые разрозненные нормы. Также важно предусмотреть возможность проведения испытаний трубопроводов:

• На прочность и
• На герметичность
  при давлении 1,25 рабочего давления, как того требуют СП и ГОСТы.

Испытания выполняет монтажная организация и оформляет соответствующие акты.

Требования к заземлению трубопроводов

Заземление — обязательное требование для всех трубопроводов газовых систем пожаротушения.

Ключевые правила:

1. Заземлению подлежат именно трубопроводы.
   Это требование норм (в т.ч. ПУЭ). Заземление оборудования, такого как стойка СДУ или модули, не является обязательным, если они уже соединены с трубопроводом и имеют надежный электроконтакт.
2. Модули можно заземлять дополнительно, но это не обязательно.
   Дополнительные пожелания заказчика (например, отдельный ввод кабеля заземления к СДУ) не являются нормативным требованием и могут быть необоснованными.
3. Главная задача — обеспечить целостность системы заземления труб.
   После заземления трубопровода автоматически выполняется защита всех элементов, жестко к нему присоединенных: соленоидов, сборок, узлов пуска.

Важно отличать желания заказчика от реальных требований ПУЭ: заземление оборудования при напряжении 24 В в обычных помещениях не является обязательным, за исключением объектов, относящихся к «особо опасным».



Покраска труб, ограничения разводки и особенности применения фитингов

Покраска трубопроводов, правильный выбор фитингов и соблюдение ограничений по разводке — ключевые элементы надежной работы газовых установок пожаротушения (ГУПТ). Эти требования напрямую влияют на идентификацию труб, устойчивость оборудования, правильность распределения огнетушащего вещества и общую эксплуатационную безопасность. В данном разделе рассмотрим технические аспекты, которые должен учитывать проектировщик и монтажная организация.

 Требования к покраске трубопроводов

Покраска труб является обязательным требованием эксплуатационной документации. Основные положения:

1. Окрашиваются все трубопроводы.
   Покрытие защищает трубы от коррозии, облегчает визуальную идентификацию и обеспечивает соответствие требованиям промышленной безопасности.
2. Окрашивать насадки запрещено.
   Насадок является тонким, высокоточным изделием с калиброванными отверстиями. Любое покрытие может изменить геометрию выходных каналов и нарушить факел распыла. Поэтому они поставляются только в заводском виде.
3. Стандартный цвет — жёлтый.
   Он принят для газовых систем, включая сжиженные и сжатые газы. Однако нормативы не запрещают использовать другие цвета — заказчик может выбрать любой, который соответствует корпоративным требованиям или проектным решениям.
4. Исключение — нержавеющая сталь.
   Нержавеющие трубопроводы окрашивать не требуется: они обладают высокой коррозионной стойкостью и не нуждаются в дополнительной защите.

Ограничения по разводке труб в газовых установках

Правильная разводка трубопроводов необходима для равномерного распределения огнетушащего вещества.

Основные ограничения:

1. Не допускается использование крестовин с горизонтальным делением потоков.
   Это критично для систем со сжиженными газами: при горизонтальном делении происходит расслоение потока — тяжелая жидкая фракция остаётся снизу, газовая — сверху. Это приводит к тому, что разные объемы получают разное количество ОТВ.
2. Для сжатых газов ограничение менее критично, но рекомендуется соблюдать аналогичные схемы для стандартизации и минимизации рисков.
3. Все отводы выполняются в горизонтальной плоскости.
   Такой подход исключает вероятность попадания «лишнего» объёма газа в смежные помещения.
4. Разводка должна обеспечивать равномерную подачу к насадкам.
   Любые элементы, создающие избыточное сопротивление или перепад давлений, должны быть исключены.

Особенности применения фитингов

Фитинги — важная часть трубопроводной системы. Здесь необходимо учитывать следующие особенности:

1. Материал фитингов должен соответствовать материалу труб.
   Для нержавеющей трубы — нержавеющие фитинги, для стальных — стальные. Несоблюдение приводит к гальванической коррозии.
2. Все фитинги должны иметь сертификаты соответствия, подтверждающие работу в условиях давления конкретной установки.
3. Ограничения, связанные с требованиями ПУЭ по заземлению.
   Фитинги автоматически становятся частью заземлённого контура трубопроводов, поэтому к ним применяются те же требования по электрическому контакту.
4. Сборочные элементы должны обеспечивать герметичность.
   Это особенно важно для систем со сжиженными ОТВ, где любая утечка может привести к критическому снижению давления.

 Особые замечания по требованиям ПУЭ и эксплуатации

В проектировании часто возникает вопрос о необходимости заземления отдельных элементов, таких как стойки СДУ или соленоиды модулей. Здесь важно понимать:

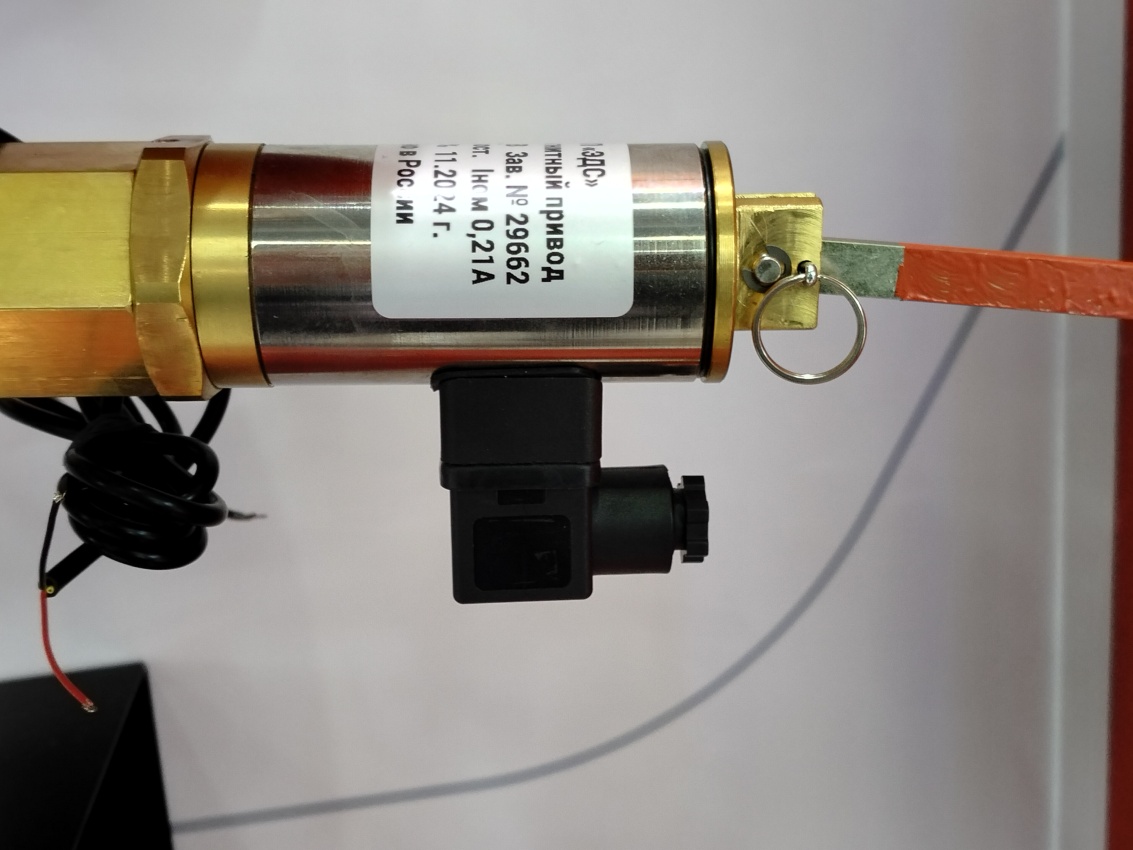

• Если соленоид или СДУ жёстко связаны с трубопроводом и имеют надёжный электроконтакт, их отдельное заземление согласно ПУЭ не требуется.
• Дополнительные пожелания заказчика (подвод отдельного заземляющего кабеля) не являются обязательными и не имеют поддержки в нормах.

Также часто упоминаемое требование «10 диаметров» (удаление фитингов от изгибов) относится к иностранным нормам и в российских СП не является обязательным. Это допускается лишь как рекомендация.

Применение клапанов сброса избыточного давления в системах газового пожаротушения

Клапаны сброса избыточного давления (КСИД) являются критически важным элементом современных систем газового пожаротушения (АУГПТ). Их основная задача — обеспечение безопасной эксплуатации защищаемых помещений при срабатывании установки пожаротушения путем своевременного сброса избыточного давления, возникающего при выпуске огнетушащего вещества.

Актуальность применения КСИД обусловлена тем, что при активации АУГПТ происходит резкий выброс газа, создающий значительное давление в защищаемом помещении. Без надлежащего сброса это может привести к повреждению конструкций, выходу из строя оборудования и созданию угрозы безопасности людей.

Практическая значимость использования КСИД особенно важна при применении таких огнетушащих веществ как CO₂ и хладон 227, которые создают наиболее значительное избыточное давление при выпуске. При этом современные решения КСИД представляют собой механические устройства, автоматически срабатывающие при превышении заданного давления.

Особенности реализации систем с КСИД требуют тщательного проектирования. Важными аспектами являются:

• Правильный расчет площади проема для сброса давления
• Оптимальное размещение клапанов
• Учет особенностей защищаемого помещения
• Обеспечение безопасности при срабатывании

Современные подходы к применению КСИД предусматривают различные варианты вывода избыточного давления: в коридоры с системой дымоудаления, за фальшпотолки или через внешние стены здания. При этом особое внимание уделяется минимизации рисков для персонала и сохранности оборудования. В условиях постоянного развития технологий пожаротушения вопрос правильного применения КСИД остается актуальным для проектировщиков и специалистов по пожарной безопасности, требуя комплексного подхода и учета множества факторов при проектировании систем газового пожаротушения.
