Пожарная сигнализация в многоквартирных домах

При проектировании СОУЭ и СПС в многоквартирных жилых домах, необходимо не только понимать требования документов, но и уметь правильно интерпретировать их применительно к конкретному объекту. Комплексный подход, точные расчеты и соблюдение нормативов обеспечат не просто «закрытие формальностей», а реальную безопасность для людей в случае пожара.

Нормативные документы для проектирования систем оповещения и пожарной сигнализации в многоквартирных жилых домах

• Основные документы: СП 3. 13130.2009 (системы оповещения и управления эвакуацией), СП-484. 1311500. 2020 и СП-486, 1311500.2020 (пожарная сигнализация), СП 54.13330.2022 (проектирование жилых зданий), СП 1.13130.2020 (эвакуационные пути и выходы).
• СП 3.13130.2009 предъявляет основные требования к системам оповещения для всех типов зданий.
• СП 486.1311500.2020 требует обязательной установки пожарной сигнализации в многоквартирных жилых домах независимо от площади.
• СП 1.13130.2020 с 2024 года допускает применение третьего типа оповещения в секционных жилых зданиях.
• СП 477. 1325800. 2020 регулирует системы оповещения в высотных зданиях выше 25 этажей или 75 м.
• Требования к кабельным линиям и интеграции систем в высотных зданиях согласно СП 484. 1311500.2020 и СП 477.1325800.2020

Типы жилых зданий и соответствующие типы систем оповещения

• Жилые здания секционного типа имеют отдельные секции с глухими стенами и одной лестничной клеткой на секцию.
• Жилые здания коридорного типа имеют квартиры с выходами через общий коридор минимум к двум лестничным клеткам.
• Для секционных зданий 11-25 этажей применяется первый тип оповещения (звуковые оповещатели).
• Коридорные здания до 10 этажей оборудуются вторым типом оповещения (звуковые и световые оповещатели).
• Коридорные здания 10-25 этажей и секционные с определёнными параметрами требуют третий тип оповещения (речевые оповещатели).
• Для зданий выше 150 м применяется четвёртый тип оповещения.

Требования к установке и расчету звуковых оповещателей

• Звуковые сигналы должны быть минимум на 15 дБ выше фонового шума помещения, минимум 70 дБ в спальных комнатах.
• Расчет звукового давления учитывает расстояние, препятствия (двери ослабляют звук на 20-30 дБ) и падение звука по логарифмической зависимости.
• Рекомендуется установка звуковых оповещателей не только в коридорах, но и в прихожих квартир для соблюдения нормативов.
• Пример: звуковой оповещатель ОПОП-235 обеспечивает 60 дБ в дальней точке квартиры, что соответствует требованиям.

Требования к пожарной сигнализации в жилых домах

• Автоматические пожарные извещатели устанавливаются в прихожих квартир и подключаются к системе пожарной сигнализации здания.
• В жилых комнатах квартир устанавливаются автономные дымовые извещатели независимо от этажности.
• В лифтовых холлах и межквартирных коридорах устанавливаются ручные и дымовые извещатели.
• В некоторых случаях допускается не устанавливать автономные извещатели при наличии автоматических извещателей и звуковых оповещателей в квартире.

Введение и обзор нормативных документов по проектированию систем оповещения и пожарной сигнализации

Проектирование систем оповещения и управления эвакуацией людей при пожаре (СОУЭ), а также систем пожарной сигнализации (СПС), строго регламентировано рядом нормативных документов. Знание и понимание этих документов — основа для корректного проектирования систем безопасности, особенно в жилых и общественных зданиях. В этой главе разберем ключевые нормативные акты, их назначение и особенности применения.

Основные нормативные документы: краткий обзор

Центральным и наиболее часто используемым документом в проектировании СОУЭ является СП 3.13130.2009 — «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре». Этот свод правил определяет базовые требования к системе оповещения: от выбора оборудования до принципов его размещения. Он универсален и применяется практически ко всем типам зданий — жилым, общественным, промышленным.

Дополнительно, в проектировании систем пожарной сигнализации применяются СП 484.1311500.2020 и СП 486.1311500.2020. Первый документ описывает технические средства пожарной сигнализации и правила их применения, второй — требования к размещению устройств и проектным решениям.

Для многоквартирных жилых зданий обязательным является СП 54.13330.2016, который содержит нормы проектирования, включая требования к инженерным системам безопасности. А при оценке эвакуационных путей и выходов ориентироваться следует на обновленный СП 1.13130.2020, где указаны требования к геометрическим параметрам путей эвакуации и условиям их безопасного использования.

Зачем нужна система оповещения

Система оповещения при пожаре — это не формальность, а важнейший элемент безопасности. Основная ее задача — донести до людей информацию о пожаре и направить их к безопасному выходу. Речь идет не только о звуке сирены, но и о четких речевых инструкциях, которые подсказывают, куда двигаться, чтобы покинуть опасную зону.

Оборудование СОУЭ подбирается в зависимости от:

• типа здания и его назначения (жилое, офисное, торговое и т.д.);
• нормативных параметров (число этажей, площадь, количество посетителей);
• конфигурации объекта — коридоры, лестницы, переходы, холлы.

Ошибки при выборе оборудования или его недостаточное количество могут привести к тому, что сигнал тревоги будет не слышен. Именно поэтому важны требования к звуковому давлению: оно должно быть выше уровня фонового шума минимум на 15 дБ, как указано в СП 3.13130.2009.

Выбор типа оповещения и размещение оборудования

СП 3.13130.2009 классифицирует пять типов оповещения, от простого звукового до речевого с централизованным управлением эвакуацией. Тип оповещения выбирается по:

• назначению здания;
• числу этажей — особенно важно для жилых зданий;
• возможному количеству людей на объекте одновременно.

В многоквартирных жилых домах, как правило, применяется 2-й или 3-й тип оповещения, включающий световые и звуковые речевые оповещатели. Они должны быть равномерно размещены во всех зонах, где может находиться человек во время пожара: в лифтовых холлах, лестничных клетках, коридорах, холлах.

Ключевые параметры при расстановке оповещателей:

• зона покрытия каждого устройства;
• расстояние между оповещателями;
• учет акустических характеристик помещений;
• питание от резервных источников энергии — обязательное требование.

Выбор типа оповещения и размещение оборудования

СП 3.13130.2009 классифицирует пять типов оповещения, от простого звукового до речевого с централизованным управлением эвакуацией. Тип оповещения выбирается по:

назначению здания;

числу этажей — особенно важно для жилых зданий;

возможному количеству людей на объекте одновременно.

В многоквартирных жилых домах, как правило, применяется 2-й или 3-й тип оповещения, включающий световые и звуковые речевые оповещатели. Они должны быть равномерно размещены во всех зонах, где может находиться человек во время пожара: в лифтовых холлах, лестничных клетках, коридорах, холлах.

Ключевые параметры при расстановке оповещателей:

зона покрытия каждого устройства;

расстояние между оповещателями;

учет акустических характеристик помещений;

питание от резервных источников энергии — обязательное требование.

Требования к пожарной сигнализации и автономным извещателям в жилых зданиях

Проектирование системы пожарной сигнализации в многоквартирных жилых домах — это не опциональное решение, а обязательное требование нормативной базы. Помимо системы оповещения (СОУЭ), жилые дома должны быть защищены полноценной системой пожарной сигнализации (СПС), а также оборудованы автономными дымовыми извещателями. Рассмотрим, какие нормативные документы регулируют эти вопросы, какие устройства нужно применять и где их устанавливать.

Обязательность установки СПС: на что опираться

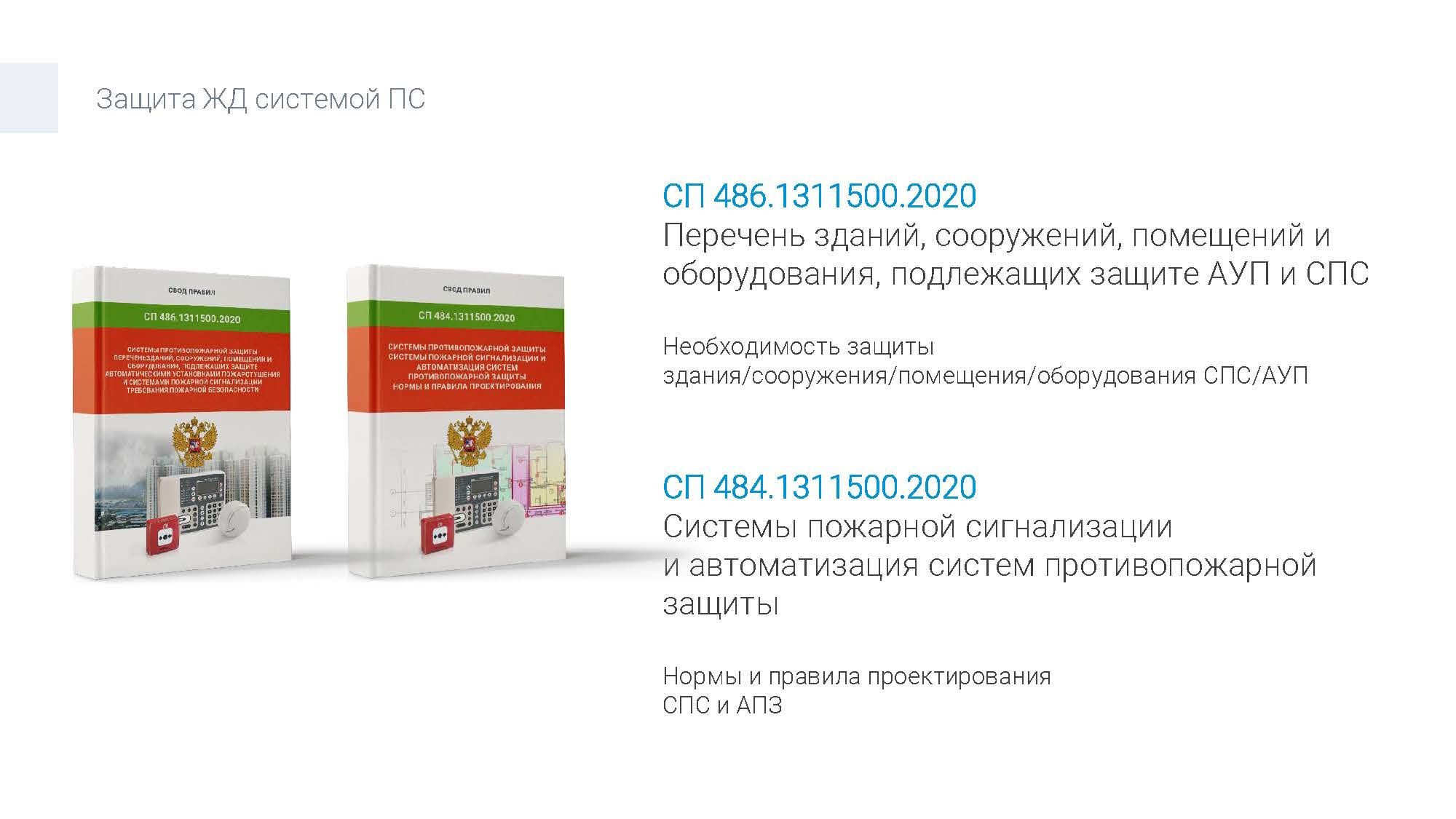

Первый ключевой норматив — это СП 486.1311500.2020, в котором перечислены категории объектов, подлежащих защите системами пожарной сигнализации и автоматического пожаротушения. Согласно таблице 1 этого документа, все многоквартирные жилые здания подлежат оснащению системой пожарной сигнализации вне зависимости от их площади и этажности. Исключений нет.

Следующий документ — СП 484.1311500.2020, в котором изложены требования к проектированию, подбору и размещению оборудования системы пожарной сигнализации. Это технический ориентир для проектировщика: от выбора извещателей до их подключения к приемно-контрольному прибору (ПКП).

Автоматические пожарные извещатели: где и как устанавливаются

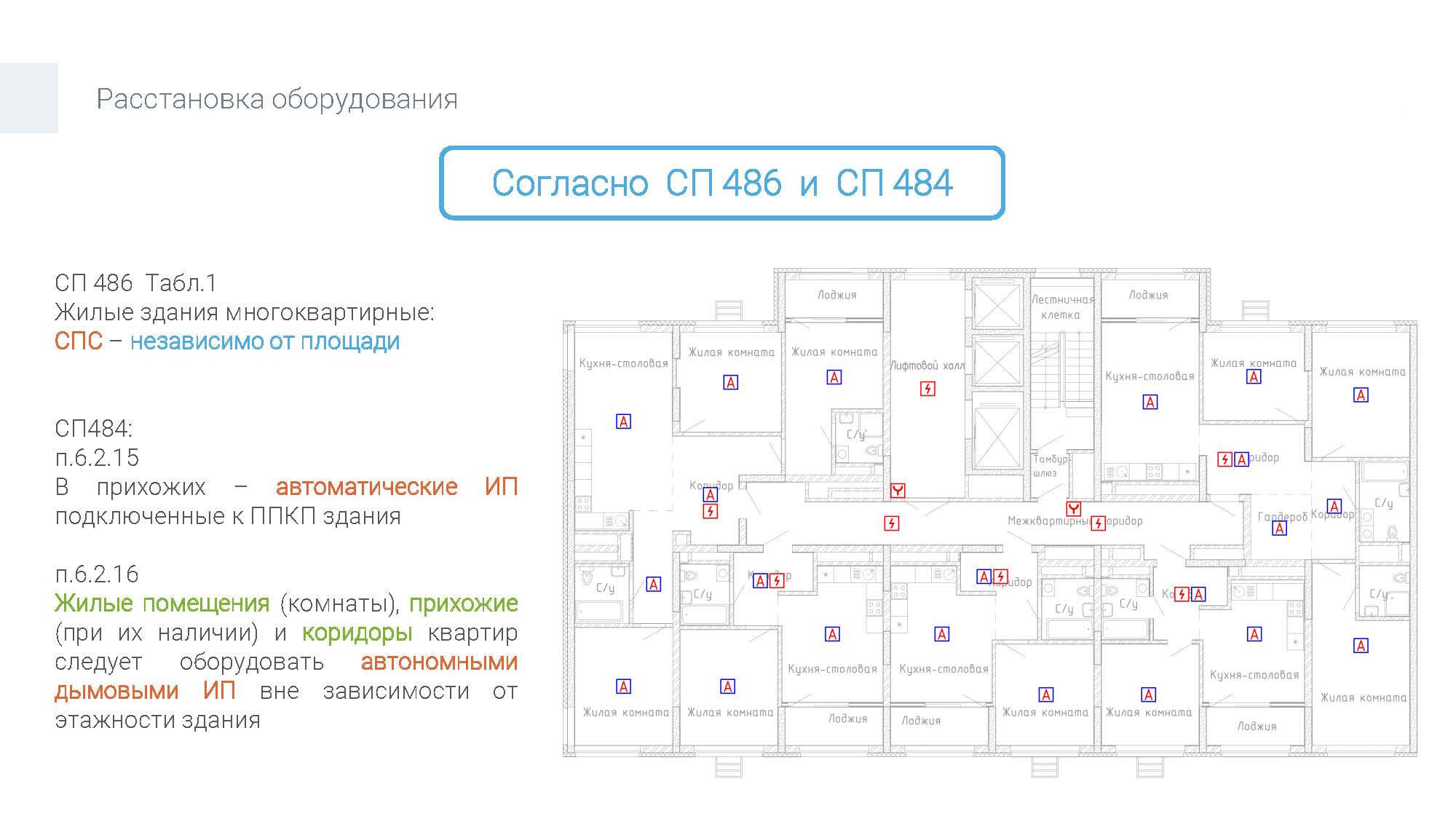

В соответствии с пунктом 6.2.15 СП 484, при оснащении жилого дома системой пожарной сигнализации, необходимо установить:

Автоматические пожарные извещатели в прихожих каждой квартиры, с обязательным подключением к центральному ПКП системы сигнализации здания.

Если прихожая в квартире отсутствует, извещатель размещается в радиусе до 1 метра от входной двери.

В лифтовых холлах и межквартирных коридорах устанавливаются:

Автоматические дымовые извещатели

Ручные пожарные извещатели, предназначенные для ручной подачи сигнала о пожаре.

Эта часть системы обеспечивает раннее обнаружение возгорания в общедомовых пространствах и обеспечивает централизованное оповещение через СОУЭ и службы экстренного реагирования.

Типы жилых зданий и требования к системам оповещения в многоквартирных домах

Проектирование систем оповещения и управления эвакуацией (СОУЭ) в многоквартирных жилых зданиях требует точного понимания их архитектурных особенностей. От типа здания напрямую зависит не только выбор типа оповещения, но и правила размещения оборудования. Согласно СП 3.13130.2009 и СП 54.13330.2022, ключевое деление — это секционные и коридорные жилые дома.

Разновидности многоквартирных домов

Секционные дома — это здания, состоящие из одной или нескольких обособленных секций, каждая из которых имеет свою лестничную клетку и не сообщается напрямую с другими секциями. Между ними, как правило, расположены глухие противопожарные стены. Пожарная безопасность обеспечивается локально в пределах каждой секции.

Коридорные дома — здания, в которых квартиры на одном этаже объединены общим коридором, с выходом в две и более лестничные клетки. Это означает, что из любой квартиры можно попасть на лестницу минимум двумя путями. Такие здания требуют распределенной системы оповещения, поскольку сигнал должен охватывать всю протяженность общих коридоров.

Типы систем оповещения: от простого к сложному

Все системы оповещения делятся на пять типов. Каждый следующий тип включает в себя более сложные элементы:

Тип 1 — только звуковые оповещатели (сирены, гудки).

Тип 2 — звуковые + световые оповещатели.

Тип 3 — речевые оповещения без централизованного управления.

Тип 4 — речевые оповещения с централизованным управлением.

Тип 5 — с возможностью двусторонней связи и автоматическим управлением эвакуацией.

В большинстве секционных зданий высотой от 11 до 25 этажей применяется первый тип оповещения, согласно таблице 2 СП 3.13130.2009.

Где и как размещать оповещатели

Согласно пункту 4.8 СП 3.13130.2009, система оповещения должна обеспечивать нормативный уровень звукового давления во всех зонах, где могут находиться люди — постоянно или временно. Это значит, что в проект закладывается не просто оборудование, а его правильное количество, мощность и размещение.

Распространенные схемы установки:

Минимальный вариант — установка звуковых оповещателей в межквартирных коридорах и технических помещениях (лифтовые холлы, кладовые, коридоры). Такой подход основывается на предположении, что звук будет проникать в квартиры через входные двери и обеспечит требуемый уровень громкости.

Максимально охватывающий вариант — установка звуковых оповещателей в межквартирных коридорах и в прихожих всех квартир. Этот метод более затратный, но позволяет точно соблюдать нормативы, особенно если двери обладают высокой звукоизоляцией.

Когда нужно ставить речевые оповещатели

С увеличением этажности и изменением типа планировки здания, проектировщик обязан учитывать переход к третьему или даже четвертому типу оповещения, где используется речевая трансляция с четкими инструкциями. В этом случае в проект включаются громкоговорители с речевыми сигналами, подключенные к центральному блоку управления СОУЭ.



Выводы для проектировщика

Проектируя СОУЭ в многоквартирных жилых зданиях, важно:

Учитывать тип здания (секционный или коридорный).

Правильно определить необходимый тип оповещения по СП.

Обеспечить достаточный уровень звукового давления в местах возможного пребывания людей.

Соблюдать рекомендации по размещению оборудования и не допускать «глухих зон».

Только такой системный подход гарантирует, что система не просто установлена для формальной галочки, а действительно будет выполнять свою ключевую задачу — спасать жизни в случае пожара.

Требования к пожарной сигнализации и автономным извещателям в жилых зданиях

Проектирование системы пожарной сигнализации в многоквартирных жилых домах — это не опциональное решение, а обязательное требование нормативной базы. Помимо системы оповещения (СОУЭ), жилые дома должны быть защищены полноценной системой пожарной сигнализации (СПС), а также оборудованы автономными дымовыми извещателями. Рассмотрим, какие нормативные документы регулируют эти вопросы, какие устройства нужно применять и где их устанавливать.

Обязательность установки СПС: на что опираться

Первый ключевой норматив — это СП 486.1311500.2020, в котором перечислены категории объектов, подлежащих защите системами пожарной сигнализации и автоматического пожаротушения. Согласно таблице 1 этого документа, все многоквартирные жилые здания подлежат оснащению системой пожарной сигнализации вне зависимости от их площади и этажности. Исключений нет.

Следующий документ — СП 484.1311500.2020, в котором изложены требования к проектированию, подбору и размещению оборудования системы пожарной сигнализации. Это технический ориентир для проектировщика: от выбора извещателей до их подключения к приемно-контрольному прибору (ПКП).

Автоматические пожарные извещатели: где и как устанавливаются

В соответствии с пунктом 6.2.15 СП 484, при оснащении жилого дома системой пожарной сигнализации, необходимо установить:

Автоматические пожарные извещатели в прихожих каждой квартиры, с обязательным подключением к центральному ПКП системы сигнализации здания.

Если прихожая в квартире отсутствует, извещатель размещается в радиусе до 1 метра от входной двери.

В лифтовых холлах и межквартирных коридорах устанавливаются:

Автоматические дымовые извещатели

Ручные пожарные извещатели, предназначенные для ручной подачи сигнала о пожаре.

Эта часть системы обеспечивает раннее обнаружение возгорания в общедомовых пространствах и обеспечивает централизованное оповещение через СОУЭ и службы экстренного реагирования

Автономные дымовые извещатели: обязательны в каждой квартире

Независимо от типа здания или его этажности, каждая квартира должна быть дополнительно оборудована автономными дымовыми пожарными извещателями. Это требование распространяется как на многоквартирные, так и на индивидуальные жилые дома.

Согласно тому же пункту 6.2.15 СП 484, автономные извещатели должны быть установлены:

В прихожих и коридорах квартир

В жилых комнатах (спальни, гостиные и пр.)

Это означает, что даже если в прихожей установлен автоматический извещатель, наличие автономного в этом же помещении также обязательно. Эти устройства не заменяют друг друга, а дополняют: один работает централизованно, второй — независимо.

Что такое автономный пожарный извещатель?

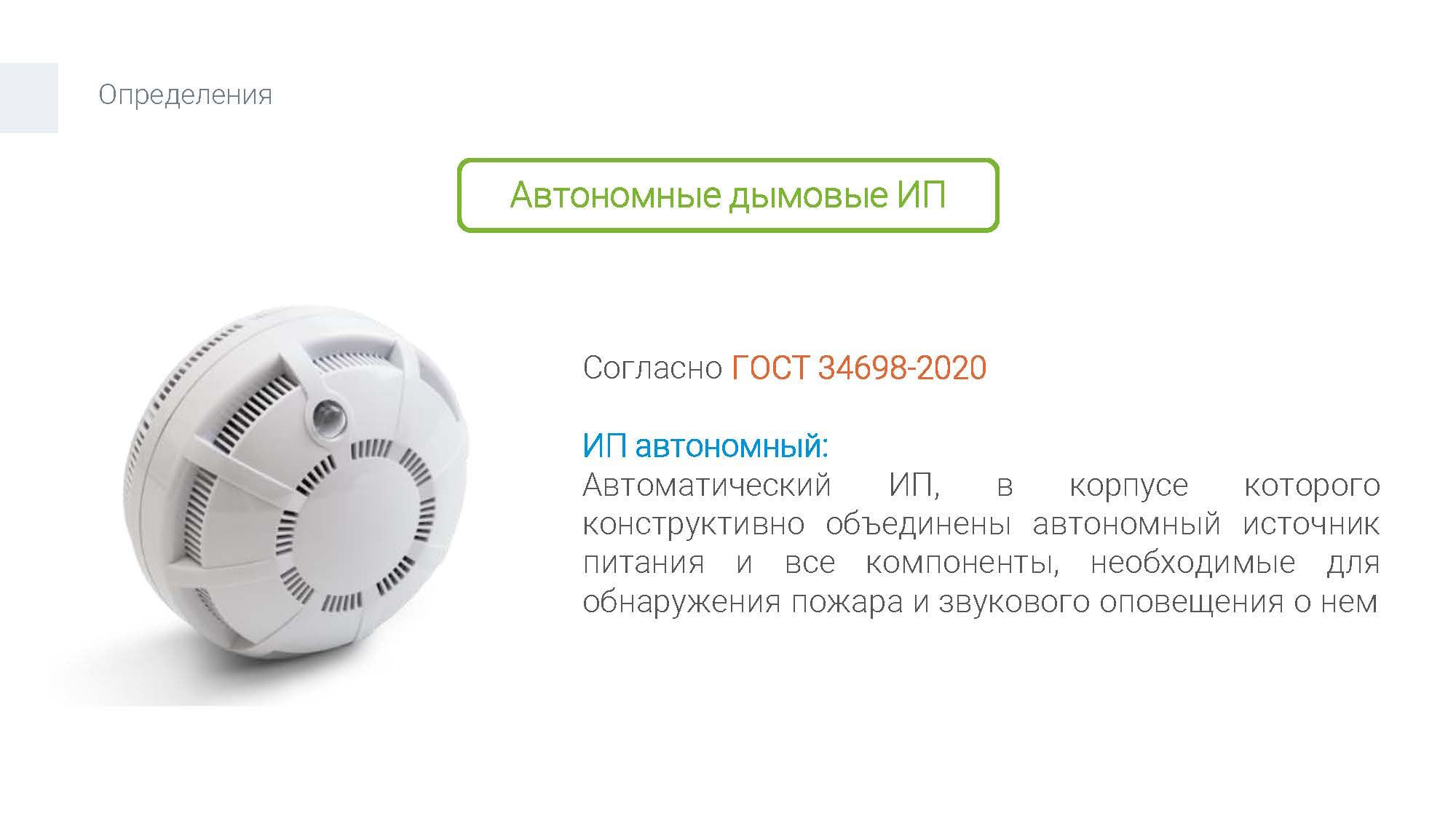

Согласно ГОСТ Р 53325-2012 / ГОСТ 34698-2020, автономный дымовой пожарный извещатель — это устройство, которое:

Автоматически реагирует на продукты горения (дым)

Оснащено встроенным источником питания (обычно батарейка)

Обладает звуковым сигналом тревоги

Не требует подключения к системе

Это простой, но эффективный элемент безопасности, особенно в ночное время, когда централизованная система может сработать с задержкой, а автономник сразу подаст сигнал тревоги в пределах квартиры.

Сводный алгоритм размещения оборудования

? Лифтовые холлы и межквартирные коридоры:

Автоматические дымовые извещатели

Ручные пожарные извещатели

? Квартиры:

Прихожая:

Автоматический извещатель (подключен к ПКП здания)

Автономный извещатель (дублирующий)

Жилые комнаты:

Только автономные извещатели

Заключение

Пренебрежение автономными и автоматическими извещателями в жилых домах — это не только нарушение нормативов, но и реальный риск для жизни людей. Каждый элемент системы — будь то централизованный дымовой извещатель или автономный прибор в спальне — играет решающую роль в обнаружении пожара на ранней стадии. Поэтому правильное проектирование и монтаж оборудования по требованиям СП 484 и СП 486 — это основа безопасной среды в любом жилом здании.

Расчет уровня звукового давления и особенности установки звуковых оповещателей

Грамотно спроектированная система оповещения при пожаре (СОУЭ) не просто включает в себя звуковые сигналы — она обязана обеспечивать нормативный уровень звукового давления в каждом помещении, где потенциально могут находиться люди. Расчет и проверка уровня звука — это не формальность, а ключевое требование безопасности, особенно в жилых зданиях.

Нормативное требование: +15 дБ к фоновому шуму

Основное правило изложено в пункте 4.2 СП 3.13130.2009:

Звуковые сигналы системы оповещения должны обеспечивать уровень звука не менее чем на 15 дБ выше эквивалентного (фонового) уровня шума в защищаемом помещении.

Этот показатель важен, потому что он напрямую влияет на восприятие сигнала тревоги жильцами. Если звук сирены не перекрывает фоновый шум (телевизор, вентиляция, уличный шум), сигнал может быть просто не услышан — особенно в экстренной ситуации.

Как определить фоновый уровень шума?

Для этого используется СП 51.13330.2011 «Защита от шума», где указаны нормативные значения эквивалентного уровня звука (среднее значение шума за определенный период времени) в зависимости от типа помещения.

? Согласно таблице 1 СП 51, значения следующие:

Жилые комнаты квартир — 40 дБ

Спальни — также 40 дБ

Офисные помещения — 50 дБ

Производственные цеха — 65 дБ и выше

? Следовательно, для жилых помещений сигнал оповещения должен быть не менее 55 дБ, а в более шумных помещениях — пропорционально выше.

Особые требования для спален

Отдельно необходимо выделить спальные помещения. В них действует дополнительное требование:

Уровень звукового сигнала должен быть не менее 70 дБ, даже если расчет по фоновому шуму показывает меньшее значение.

Это указано в примечании к пункту 4.2 СП 3 и обусловлено тем, что в состоянии сна восприятие сигнала снижается. Только громкий и резкий звук способен разбудить человека и побудить к эвакуации.

Как обеспечить нормативный уровень звукового давления

Для соблюдения требований необходимо учитывать ряд факторов при установке оповещателей:

1. Мощность оповещателя (дБ)

Звуковые оповещатели имеют паспортную мощность — например, 90, 95 или 100 дБ на расстоянии 1 метра. Но с удалением от источника звука уровень давления экспоненциально падает (примерно на 6 дБ на каждые 2 метра в открытом пространстве).

2. Площадь и геометрия помещения

В небольших комнатах звук отражается от стен, создавая равномерное поле.

В длинных коридорах или комнатах с перегородками звук может гаситься.

3. Преграды и отделочные материалы

Мягкие материалы (шторы, ковры, мебель) поглощают звук. Это нужно учитывать при размещении оповещателей в жилых помещениях.

4. Расчет по уровню звукового давления

В проектах часто используется формула:

L = L0 – 20*log(R/R0) – α,

где:

L — уровень звука в расчетной точке,

L0 — уровень звука на 1 метре от источника,

R — расстояние до расчетной точки,

α — потери на преграды, материалы и т.п.

Примеры расстановки

В квартирах: один звуковой оповещатель на каждую зону: прихожая, гостиная, спальня.

В коридорах и холлах: равномерное размещение оповещателей каждые 15–20 м (при открытом пространстве).

В спальных комнатах: предпочтительнее устанавливать дополнительный оповещатель повышенной мощности или использовать комбинированные устройства (звук + свет).

Заключение

Расчет звукового давления — это ключ к эффективности системы оповещения. Простая установка по шаблону не гарантирует результата: важно учитывать фоновые шумы, геометрию помещения и особенности восприятия звука. При проектировании необходимо строго следовать СП 3.13130.2009 и СП 51.13330.2011, чтобы звуковой сигнал действительно выполнял свою главную функцию — своевременно предупредить и спасти жизни.

Расчет уровня звукового давления и обоснование размещения оповещателей на примере квартиры



Давайте подробно разберем практический пример внутри квартиры, чтобы понять, как именно рассчитывается уровень звукового давления от оповещателей типа Первый.



Исходные данные



В межквартирном коридоре напротив входной двери установлен звуковой оповещатель ОПОП‑235.



Его паспортная величина — 100 дБ на расстоянии 1 метр.



Нормативный фон в квартире — 40 дБ (по СП 51), значит сигнал должен быть минимум 55 дБ (40 + 15 дБ чрез шум).



В спальном помещении дополнительно требуется не менее 70 дБ (рекомендованное значение для пробуждения) согласно СП 3.



Принципы расчета звукового давления



Распространение звука по расстоянию



Условное правило — -6 дБ при удвоении расстояния.



При расстоянии в 10 м сигнал ослабляется на 20 дБ (красной нитью: 100 дБ → 80 дБ).



Преодоление препятствий



Через обычную дверь звук ослабляется на ~20 дБ, через противопожарную — на 30 дБ (эмпирические данные).



В нашем примере учитываем одну дверь — значит дополнительное падение 20 дБ.



Формула расчета



ini

КопироватьРедактировать

L_target = L_at1m – attenuation_distance – attenuation_barriers





где attenuation_distance = 20 дБ, attenuation_barriers = 20 дБ.



Расчет в дальней точке квартиры (верхняя часть)



Пассаж: 100 дБ – 20 дБ (расст.) – 20 дБ (дверь) = 60 дБ.



Требуемые 55 дБ соблюдены — норматив выполнен.



Расчет в спальне (нижняя часть, дальше и через две двери)



Расстояние ≈ 12 м по прямой, но звук идет через две двери.



Ослабление:



По расстоянию: ~ –22 дБ (100 – 22 = 78 дБ).



Через двери: –40 дБ (по две двери × по 20 дБ).



Итого: 78 – 40 = 38 дБ, что значительно ниже как 55 дБ (основной критерий), так и 70 дБ для спальни.



Вывод: требования не выполняются.



Рекомендации для соответствия нормативам



Установка дополнительного оповещателя в прихожей квартиры позволит усилить сигнал до нормативного уровня и обеспечить охват спальни.



При доведении сигнала в прихожей вероятность соответствия стандарта в жилых зонах значительно выше.



Либо можно рассмотреть установку речевого оповещения (3‑й или 4‑й тип), где громкоговорители внутри каждой квартиры обеспечат точное соблюдение уровня громкости.



Уточнить параметры:



Площадь коридоров и квартир.



Модель оповещателя и его график ослабления.



Тип дверей (утолщённые, противопожарные) — т.е. фактический коэффициент ослабления.



Вывод



Расчет звукового давления — важный этап проектирования СОУЭ. Минимальный сценарий: один оповещатель в коридоре может быть достаточен для прихожей, но не обеспечивает требуемые 70 дБ в спальне. Лучшее решение — комбинация оповещателей: в коридоре и в каждой квартире, особенно в прихожей. Это не просто соблюдение норм, это — гарантия того, что тревога будет услышана в любой комнате, и необходимо сразу же начать эвакуацию.



11111111111111111111111111 ВТОРОЙ ВАРИАНТ



Пример расчета уровня звукового давления: почему одного оповещателя недостаточно



Для лучшего понимания практического применения норм предлагается рассмотреть реальный пример расчета звукового давления в жилой квартире. Предположим, что в межквартирном коридоре, напротив входной двери, установлен звуковой оповещатель ОП-235, паспортный уровень звукового давления которого составляет 100 дБ на расстоянии 1 метра.



Расчет звука на удалении от оповещателя



Согласно логарифмическому закону распространения звука, уровень звукового давления падает на 6 дБ при каждом удвоении расстояния. Это правило известно как “правило 6 дБ”. Используем его для оценки уровня звука в различных точках квартиры:



На расстоянии 2 м — 94 дБ



4 м — 88 дБ



8 м — 82 дБ



10 м — примерно 80 дБ



Дополнительно необходимо учесть ослабление звука при прохождении через препятствия:



Обычная межкомнатная дверь снижает уровень звука примерно на 20 дБ



Противопожарная дверь — до 30 дБ



Расчет точки у входной двери



Допустим, расчетная точка находится в прихожей, прямо за входной дверью квартиры, а расстояние от оповещателя до этой точки составляет 10 метров.

При звуковом давлении 100 дБ на 1 метре, на расстоянии 10 метров — 80 дБ, и при прохождении через входную дверь — минус 20 дБ.

Итого: 60 дБ в прихожей квартиры.



? Норма для жилых помещений — 55 дБ, следовательно, требование выполнено.



Расчет самой удалённой точки: спальня



Теперь рассмотрим расчетную точку в спальне, расположенной в нижней части квартиры. Расстояние до оповещателя — около 12 метров (не по прямой, а с поворотами), при этом звук проходит две двери: входную и межкомнатную.



На 12 метрах уровень звука от оповещателя ≈ 78 дБ



Ослабление звука через две двери: 20 дБ + 20 дБ = 40 дБ



Фактический уровень в спальне: 78 – 40 = 38 дБ



? Требуемый уровень в спальных помещениях — не менее 70 дБ, согласно примечанию к пункту 4.2 СП 3.



❗ Вывод: требования не выполняются. Жильцы в спальне не услышат сигнал тревоги, и в случае пожара будут лишены шанса на своевременную эвакуацию.



Решение: установка оповещателя внутри квартиры



Для соблюдения нормативов необходимо:



Установить дополнительный звуковой оповещатель в прихожей квартиры



В идеале — в каждой спальне, если площадь квартиры и конфигурация помещений этого требуют



Такое решение позволяет:



Гарантировать уровень звукового давления не менее 70 дБ в спальнях



Минимизировать ослабление сигнала за счет отсутствия преград (дверей)



Повысить оперативность реагирования жильцов при возникновении пожара



Электроакустический расчет: формула и подход



Для более точного проектирования применяется электроакустический расчет, в котором учитываются:



Паспортные данные оповещателя (дБ на 1 м)



Расстояние до расчетной точки



Количество и тип преград (двери, стены)



Поглощение материалов интерьера (мебель, отделка)



Формула ослабления звукового давления:



makefile

КопироватьРедактировать

L = L₀ – 20 * log₁₀(R / R₀) – A,

где:

L — уровень звукового давления в расчетной точке,

L₀ — уровень на 1 м,

R — расстояние до точки,

R₀ — 1 м,

A — совокупное ослабление от преград (двери, стены).



Вывод



Один звуковой оповещатель в межквартирном коридоре не способен обеспечить нормативный уровень звука во всей квартире, особенно в спальных комнатах. Даже если требования СП 3 выполняются в прихожей, они не выполняются в глубине квартиры, что критически важно при пожаре в ночное время.



? Рекомендация:

Устанавливайте оповещатель минимум в прихожей квартиры. При необходимости (по расчету) — дополнительно в спальных помещениях. Только так можно гарантировать, что жильцы услышат сигнал тревоги и смогут эвакуироваться вовремя.



111111111111111111111111111111111



Исключения из обязательной установки автономных пожарных извещателей: что допускает СП



Как мы уже знаем, согласно пункту 6.2.16 СП 484.1311500.2020, автономные дымовые пожарные извещатели должны устанавливаться во всех жилых помещениях, включая прихожие, при их наличии. Однако тот же пункт допускает исключения, когда установка автономных устройств не требуется. Но эти исключения возможны только при соблюдении определённых условий, которые мы разберём ниже.



Условие №1: автоматические извещатели вместо автономных



Вторая часть пункта 6.2.16 гласит:



Установка автономных извещателей не требуется, если в жилых комнатах и коридорах квартир установлены автоматические пожарные извещатели, которые подключаются к приемно-контрольному прибору (ПКП) общей системы пожарной сигнализации здания.



Кроме того, от этих автоматических извещателей должен формироваться сигнал управления системой оповещения при пожаре — то есть они не только обнаруживают возгорание, но и инициируют подачу сигнала через систему СОУЭ.



В этом случае система реагирует централизованно, и отдельные автономные извещатели становятся избыточными.



Условие №2: встроенные оповещатели в извещатель



Ещё одно допущение — это использование автоматических пожарных извещателей с интегрированным оповещателем.



Если корпус или основание (база) автоматического извещателя конструктивно включает звуковой (или светозвуковой) оповещатель, то его установка заменяет необходимость в автономнике.



Таким образом, два элемента объединяются в одном устройстве:



Датчик дыма

Звуковой модуль, который срабатывает локально при пожаре



? Это особенно удобно для применения в жилых квартирах, где важна компактность и эстетика установки.



Пример интегрированного решения: оборудование Рубеж R3



Производитель «Рубеж» предлагает решения, которые соответствуют этим условиям:



Светозвуковые оповещатели из линейки протокола R3, которые служат базой (основанием) для установки:

Точечного дымового извещателя

Теплового извещателя

Комбинированного дымо-теплового извещателя



Такое оборудование позволяет отказаться от установки отдельных автономных извещателей при соблюдении всех требований:



Извещатель подключён к централизованной системе (ПКП)

От него формируется управляющий сигнал на СОУЭ

Встроен оповещатель — сирена/световой сигнал

Итоговая схема установки без автономников



Если соблюдены все условия, система в квартире может выглядеть следующим образом:



Оповещатели СОУЭ:

Устанавливаются в межквартирных коридорах, лифтовых холлах и внутри квартиры (минимум один)

Автоматические пожарные извещатели:

Устанавливаются в каждом жилом помещении и прихожей

Подключаются к ПКП здания

Формируют сигнал на СОУЭ



Таким образом, автономные извещатели не требуются, так как всё покрыто системой автоматической сигнализации с централизованным управлением и звуковым оповещением.



Преимущества комбинированных решений



✅ Снижение количества устанавливаемых устройств

✅ Снижение стоимости техобслуживания (не нужно менять батарейки в автономниках)

✅ Повышение надёжности за счёт централизованного контроля

✅ Эстетика и удобство монтажа (одно устройство вместо двух)



Заключение



Хотя установка автономных пожарных извещателей в жилых квартирах является обязательной мерой безопасности, норматив допускает её замену при выполнении жёстких технических условий. Проектировщик может использовать автоматические извещатели с интеграцией в общедомовую систему и встроенным оповещателем — при этом будет соблюден и закон, и безопасность. Это особенно актуально в современных проектах с централизованными системами умного дома и управления безопасностью.



1111111111111111111111111111111111111111111111111111



Современные решения и оборудование для систем оповещения и пожарной сигнализации в многоквартирных домах



Современные многоквартирные жилые здания требуют не только соблюдения действующих нормативных документов, но и эффективных, экономически обоснованных технических решений. Производители систем безопасности стремятся внедрять такие устройства, которые позволяют упростить проектирование, сократить монтажные затраты и повысить надежность. В этом разделе рассмотрим примеры таких решений на базе оборудования протокола R3 от бренда «Рубеж».



Изолятор шлейфа IZ2O R3 – два ответвления из одного кольца



Новинка линейки «Рубеж» — изолятор шлейфа IZ2O R3, который позволяет реализовать два радиальных ответвления от кольцевой адресной линии связи. Такое устройство открывает множество возможностей при проектировании системы пожарной сигнализации:



Каждое ответвление можно направить в отдельную зону контроля, например, в две разные квартиры.

В случае короткого замыкания (КЗ) на любом участке — в кольце или ответвлении — остальные части шлейфа остаются работоспособными.

Существенно снижается количество требуемых изоляторов. Например, вместо шести изоляторов на 5 квартир + общий коридор можно использовать всего два.



? Максимальная нагрузка на одно ответвление — 10 мА, что позволяет подключать до 30 адресных извещателей ИП-212-64 R3, чего вполне достаточно для одной квартиры или секции.



Экономия материалов и упрощение схем

Экономия кабеля до 20%, что особенно актуально в многоэтажных зданиях.

Один адрес на шлейф — не расходуется лишних адресов в приборе.

Не требует внешнего питания — удобен в монтаже и не требует дополнительных блоков питания.



Такой подход особенно выгоден при проектировании типовых этажей, когда требуется краткая повторяемая схема с минимальными затратами и высокой устойчивостью к повреждениям.



Типы жилых зданий и подходящие решения

? Коридорные здания до 10 этажей (по СП-3)

Требуется второй тип системы оповещения.

Помимо звуковых оповещателей, устанавливаются световые табло “Выход” вдоль путей эвакуации.

Элементы устанавливаются:

Перед выходом на лестничные клетки

В зонах эвакуационных маршрутов

? Коридорные здания от 10 до 25 этажей

Требуется уже третий тип системы оповещения.

Основное отличие — использование речевых оповещателей, которые передают голосовую информацию о возникновении пожара.

Учитывая количество квартир и этажей, возрастает количество устройств, поэтому необходимы компактные и недорогие модели.

Новинка: речевой оповещатель Sonar SVE-0603



Для задач третьего типа оповещения компания «Рубеж» предлагает новый речевой оповещатель Sonar SVE-0603, обладающий следующими преимуществами:



Компактные размеры — легко вписывается в интерьер квартир и общественных зон.

Низкая цена по сравнению с аналогами.

Винтовые клеммы, позволяющие:

Подключать кабель до 1,5 мм² по схеме «пришел–ушел»

Подключать до 3,3 мм², если это последний в линии оповещатель

Прямая коммутация — оповещатели соединяются друг с другом, без необходимости дополнительных коробок и распределительных точек



Это позволяет соблюдать требования ГОСТ 59639 по контролю целостности линии оповещения до последнего громкоговорителя, что важно для надежности системы.



Заключение



Внедрение современных решений на базе протокола R3 позволяет:



Сократить количество изоляторов

Снизить затраты на кабель и монтаж

Повысить отказоустойчивость системы

Упростить проектирование типовых секций и этажей

Выполнить нормативные требования СП-3, СП-484 и ГОСТов



Использование таких устройств, как IZ2O R3 и SVE-0603, делает проекты более экономичными, технично грамотными и удобными в реализации. Для проектировщиков и инженеров систем безопасности это означает — меньше рутинной работы, меньше рисков и больше уверенности в результат.



111111111111111111111



Нормативные требования к эвакуационным выходам и системам оповещения в жилых зданиях



Современное проектирование систем оповещения и эвакуации в жилых домах требует не только учета типа здания, но и строгого соблюдения требований нормативных документов, особенно в контексте изменений, вступивших в силу с 1 января 2024 года. Ключевые из них — это СП 1.13130.2020 с изменением №1 и ФЗ-123 (Технический регламент о требованиях пожарной безопасности).



Расширение требований к третьему типу оповещения



До 2024 года третий тип системы оповещения (с речевыми оповещателями) применялся исключительно в коридорных жилых зданиях. Однако с внесением изменения №1 в СП 1.13130.2020, теперь третий тип оповещения также может предусматриваться и в секционных домах при выполнении определённых условий.



Это означает, что для зданий с более сложной структурой и большим количеством жильцов необходимо переходить на более высокие уровни информирования и эвакуационного сопровождения. Эти изменения ориентированы на повышение безопасности и сокращение времени на эвакуацию.



Эвакуационные выходы: требования и определения



Пункт 6.1.1 СП1 гласит:



«В жилых зданиях высотой до 75 м при площади квартирных этажей более 500 м² должно быть не менее двух эвакуационных выходов с этажа.»



? Что считается эвакуационным выходом?



Согласно ФЗ-123:



Эвакуационный выход — выход, ведущий в безопасную зону или наружу.

Пути эвакуации — маршруты, по которым жильцы могут покинуть опасную зону в случае пожара.



Выходы могут быть организованы:



Через вестибюль, лестничную клетку, коридор

Через лестницу третьего типа — наружную противопожарную металлическую лестницу, как правило, располагаемую на фасаде здания

Как рассчитывается площадь квартирного этажа?



Для определения, требуется ли второй эвакуационный выход, необходимо рассчитать площадь всех квартир на одном этаже. Сюда входят:



✅ Жилые комнаты

✅ Санузлы, кухни, гардеробные, кладовки (если отапливаются)

✅ Антресоли



? Не входят в расчёт:



Лоджии

Балконы

Холодные кладовые

Тамбуры

Неотапливаемые веранды и террасы



Эти параметры уточнены в СП1, и проектировщик обязан опираться именно на них при оценке этажных планов.



Допустимые исключения: когда можно обойтись одним эвакуационным выходом?



Если здание высотой до 75 м и площадь квартирного этажа в пределах 500–550 м², допускается наличие только одного эвакуационного выхода, но при одновременном выполнении следующих условий:



Каждая квартира должна быть оборудована адресными пожарными извещателями, подключёнными к централизованной системе пожарной сигнализации.

Во всём здании должна быть смонтирована система СОУЭ (оповещения и управления эвакуацией) не ниже второго типа.



Таким образом, компенсируя ограниченность количества выходов усиленными техническими средствами раннего обнаружения пожара и оперативного оповещения, можно сохранить высокий уровень пожарной безопасности.



Значение этих требований



Новые положения нормативных документов подчеркивают ключевую задачу — максимально быстрое информирование людей и безопасный вывод из здания при возникновении пожара. Именно поэтому в регламент включены:



Повышенные требования к оборудованию квартир

Уточнённые правила расчета этажной площади

Жесткая связь между уровнем системы оповещения и числом эвакуационных выходов



Проектировщики обязаны учитывать эти изменения при разработке документации и прохождении экспертизы, особенно при работе с новыми многоэтажными жилыми комплексами и зданиями средней этажности (до 75 м).



Резюме

Параметр Требование

Высота здания До 75 метров

Площадь квартирного этажа >500 м² — два выхода500–550 м² — один выход при соблюдении условий

Условия для одного выхода Адресная ПС + СОУЭ ≥ 2 типа

Определение эвакуационного выхода Ведет в безопасную зону или наружу через лестничную клетку, вестибюль, лестницу 3-го типа

Источник требований СП1, изменение №1; ФЗ-123



Следующий логичный шаг — изучить проектирование систем эвакуации для зданий выше 75 метров, где действуют уже иные требования к путям эвакуации и СОУЭ.



111111111111111111















0:50:48 Speaker B: …то, согласно таблице 2 СП 3, жилые здания высотой 26 этажей и более, вне зависимости от их планировочного решения — будь то секционный или коридорный тип, обязательно должны быть оборудованы системой оповещения и управления эвакуацией людей при пожаре четвёртого типа. Что это значит? Это означает, что в таких зданиях, кроме речевых оповещателей, должны быть предусмотрены также световые указатели, табло, динамическая индикация эвакуационного маршрута, а также система централизованного управления всей системой СОУЭ.



? Тип 4 СОУЭ предусматривает:



Автоматическое включение речевых и световых оповещателей.

Возможность управления эвакуацией с пожарного поста.

Наличие системы централизованного оповещения по зонам — можно адресно направить речевое сообщение в ту зону, где возник пожар.

Обязательное применение динамической индикации — табло, указывающие направление эвакуации в зависимости от очага возгорания и маршрута, доступного в момент ЧС.

Проектирование СОУЭ 4-го типа: ключевые моменты

Разделение здания на зоны оповещения

Каждая зона — это этаж, часть коридора, лестничная клетка. Система должна обеспечивать адресное включение оповещения в каждой из зон.

Наличие центрального пункта управления СОУЭ

На посту охраны или диспетчерской размещается пульт управления, с которого можно вручную включать речевые сообщения, задавать маршруты эвакуации и переключать зоны.

Интеграция с системами дымоудаления и пожаротушения

СОУЭ должна работать в комплексе с системой противодымной вентиляции, автоматического пожаротушения и контроля доступа — двери эвакуационных выходов, например, должны автоматически разблокироваться при пожаре.

Обязательное резервное питание

Все элементы СОУЭ должны иметь автономный источник питания (АКБ), обеспечивающий не менее 1 часа работы в случае отключения электроэнергии.

Примеры оборудования, применимого для СОУЭ 4-го типа

Речевые оповещатели Sonar SVE 0603

Световые табло с динамической индикацией маршрута эвакуации

Системы централизованного управления “Рубеж”, “Стрелец”, “Болид”

Пульты управления с адресным переключением зон оповещения

Что делать, если здание 9-этажное?



Как уже было сказано, в секционных домах высотой до 9 этажей (включительно) в большинстве случаев допускается не устанавливать систему СОУЭ, если иное не предусмотрено по другим нормативам (например, по индивидуальному техзаданию от заказчика или по экспертной оценке пожарного риска). Однако даже в таких случаях рекомендуется установка автономных пожарных извещателей в каждой квартире.



Заключение



В ходе этого вебинара мы с вами разобрали:



Актуальные нормативные требования к системам оповещения и пожарной сигнализации в жилых зданиях.

Как рассчитывать уровни звукового давления.

Какие бывают типы эвакуационных выходов, и как они связаны с проектированием систем противопожарной защиты.

Как организовать систему СОУЭ различных типов, от первого до четвёртого.

Какие новые технические решения появились в линейке оборудования Рубеж (изоляторы ИЗ2О R3, оповещатели Sonar и др.)



Надеюсь, полученная информация будет полезна вам в проектировании и внедрении надежных и соответствующих нормативам систем пожарной безопасности в жилых многоквартирных домах.



? Спасибо за внимание!

Если у вас остались вопросы, пожалуйста, напишите их в чат. Также вы можете скачать презентацию и актуальные версии нормативных документов в разделе «Проектировщику» на нашем сайте.



111111111111111









Особенности проектирования систем оповещения в высотных жилых зданиях и требования СП-477 и СП-484



Проектирование систем оповещения в высотных зданиях требует строгого соблюдения нормативных документов. В этой статье разбираем ключевые требования СП-477 и СП-484, которые регулируют организацию оповещения и управления эвакуацией в зданиях выше 75 метров.



Требования СП-477 к системам оповещения



СП-477 «Здания и комплексы высотные» применяется для жилых зданий и общежитий выше 25 этажей (более 75 метров), а также для общественных зданий выше 50 метров.



Тип оповещения в зависимости от высоты здания



В разделе 7.4 указано, что система оповещения должна соответствовать СП-3 и СП-253, а её тип определяется по таблице 7.1:



До 150 метров – обязателен 3-й тип оповещения (речевое оповещение с разделением на зоны).



Выше 150 метров – требуется 4-й тип оповещения (речевое оповещение с обратной связью и поэтапной эвакуацией).



Размещение оповещателей в квартирах



Пункт 7.4.2 разрешает устанавливать оповещатели только в прихожей квартиры, если её площадь не превышает 150 м². Если площадь больше, необходимо добавить дополнительные устройства.



Управление эвакуацией и автономность системы



В зданиях с 4-м и 5-м типами оповещения обязательны переговорные устройства, подключённые к пожарному посту.



Если связь с центральным постом теряется, система должна автономно запускаться в каждом пожарном отсеке по сигналам местной пожарной сигнализации.



Дополнительные требования СП-484



СП-484 «Проектирование инженерных систем высотных зданий» распространяется на те же категории зданий, что и СП-477, но фокусируется на технической интеграции систем.



Общие требования к противопожарной защите



Системы должны быть интегрированы для всего здания, но с разделением по пожарным отсекам.



Управление ведётся с центрального пульта, а кабельные линии должны быть:



Физически отделены от других сетей (связи, безопасности).



Соответствовать ФЗ-123, ГОСТ 31565, СП-6.



Специфика системы оповещения (п. 13.4.4.1)



Оповещение должно быть сопряжено с региональной системой (например, городским оповещением).



Переговорные устройства обратной связи должны обеспечивать:



Адресацию каждого устройства (невозможно подключение нескольких на одну линию).



Возможность вызова и идентификации с диспетчерского поста.



Какой тип оповещения выбрать?



Подведём итог:



До 150 м – 3-й тип (речевое оповещение по зонам).



Свыше 150 м – 4-й тип (речевое оповещение + обратная связь).



В квартирах до 150 м² – оповещатель только в прихожей, свыше 150 м² – дополнительные устройства.



Обязательны переговорные устройства и автономный запуск при потере связи.



Проектирование систем оповещения в высотках требует строгого следования СП-477 и СП-484. Ошибки могут привести к нарушению безопасности, поэтому каждый этап проектирования должен проверяться на соответствие нормативам.



111111111



Применение типов оповещения в жилых домах различного типа и высоты



Выбор типа системы оповещения в жилых зданиях зависит от их архитектурно-планировочных решений, высоты, площади пожарных отсеков и типа эвакуационных путей. Разберём ключевые случаи применения разных типов оповещения согласно нормативным требованиям.



1-й тип оповещения (звуковой сигнал без речевого сообщения)



Применяется в:



Секционных домах высотой 11–25 этажей (до 75 м).



Площадь квартир на этаже — до 500 м².



Эвакуация осуществляется на лестничную клетку типа Н1 (обычная незадымляемая).



Это минимальный уровень оповещения, подходящий для зданий средней этажности с простой планировкой.



2-й тип оповещения (звуковой сигнал + световые оповещатели)



Используется в:



Секционных домах высотой до 28 м (≈9 этажей), если площадь этажа 500–550 м².



Коридорных домах до 10 этажей (независимо от площади).



Такой тип обеспечивает лучшую информированность жильцов за счёт световой индикации.



3-й тип оповещения (речевое оповещение с зонированием)



Обязателен для:



Секционных домов, если:



Площадь пожарного отсека до 150 м².



Нет аварийных выходов из квартир выше 15 м.



Площадь этажа до 500 м².



Лестничная клетка типа Н2 (незадымляемая с подпором воздуха).



Коридорных домов 10–25 этажей (высота пожарного отсека до 150 м).



Речевое оповещение позволяет точнее управлять эвакуацией в зданиях повышенной сложности.



4-й тип оповещения (речевое оповещение + обратная связь + этапная эвакуация)



Применяется в:



Любых жилых зданиях (секционных или коридорных), если:



Высота пожарного отсека более 150 м.



Требуется интеграция с пожарным постом и переговорными устройствами.



Это наиболее сложный тип, обеспечивающий полный контроль за эвакуацией в небоскрёбах.



Сводная таблица выбора типа оповещения

Тип здания Этажность Площадь этажа Лестничная клетка Тип оповещения

Секционный 11–25 эт. До 500 м² Н1 1-й

Секционный До 9 эт. 500–550 м² – 2-й

Коридорный До 10 эт. Любая – 2-й

Секционный До 25 эт. До 500 м² Н2 3-й

Коридорный 10–25 эт. До 150 м² – 3-й

Любой (секц./кор.) Выше 150 м Любая – 4-й

Как проектировать систему оповещения быстро и без ошибок?



После определения типа системы важно правильно рассчитать её параметры. Для этого можно использовать специализированные сервисы, например:



«Рубеж КАД» – автоматизация расчётов звукового давления



Это надстройка для AutoCAD, упрощающая проектирование систем оповещения.



Позволяет:



Автоматически подбирать громкоговорители по требуемому звуковому давлению.



Оптимизировать их размещение с учётом акустики помещений.



Генерировать спецификации оборудования.



Использование таких инструментов сокращает время проектирования и минимизирует ошибки.



Вывод



1-й и 2-й типы – для зданий до 28 м с простой эвакуацией.



3-й тип – для среднеэтажных зданий с повышенными требованиями.



4-й тип – обязателен для небоскрёбов (150+ м).



Соблюдение этих правил гарантирует безопасность жильцов и соответствие СП-3, СП-477 и СП-484.



11111111111111111111111111









Практическое использование программы «Рубеж КАД» для расчёта звукового давления речевых оповещателей



Программа «Рубеж КАД» – это мощный инструмент для проектировщиков систем оповещения, позволяющий быстро и точно рассчитать звуковое давление в помещениях. Рассмотрим пошаговый пример работы с программой на реальном проекте жилого здания.



1. Подготовка проекта и выбор оборудования



Загружаем планировку жилого коридорного здания в AutoCAD с подключённым модулем «Рубеж КАД».



Выбираем речевой оповещатель SVE-0603 (производства Sonar) с возможностью работы в трёх режимах мощности:



Полная мощность



Половинная мощность



Четверть мощности



Настройка параметров установки:



Высота монтажа оповещателя: 2,3 м (оптимально для коридоров).



Высота прокладки кабеля: 3 м (по потолку).



2. Размещение оповещателя и анализ зоны покрытия



После вставки оповещателя в проект (напротив входной двери квартиры) программа автоматически строит эпюру звукового давления – визуализацию зоны эффективного действия устройства.



Влияние фонового шума на расчёт



При фоновом шуме 50 дБ (типичное значение для жилых помещений) зона покрытия будет максимальной.



Если увеличить шум до 60 дБ, зона действия сократится (программа автоматически пересчитает эпюру).



Важно! В спальнях уровень звукового давления от оповещателей должен быть не менее 70 дБ (требование норм).



3. Проведение расчёта звукового давления



Выбираем оповещатель (SVE-0603) и добавляем его в расчётную группу.



Задаём фоновый шум 70 дБ (для обеспечения слышимости в спальне).



Указываем расчётную точку – дальний угол квартиры от оповещателя.



Программа автоматически определит:



Достаточен ли уровень громкости в выбранной точке.



Нужно ли увеличить мощность или добавить дополнительные оповещатели.



Пример вывода программы:

Параметр Значение

Уровень звукового давления 75 дБ

Фоновый шум 70 дБ

Запас по громкости +5 дБ (норма)

4. Оптимизация проекта



Если расчёт показывает недостаточный уровень звука, можно:



Увеличить мощность оповещателя (переключить с ¼ на ½ или полную).



Добавить второй оповещатель в противоположной части коридора.



Проверить акустику помещения (мягкие материалы снижают уровень звука).



Преимущества «Рубеж КАД»



✅ Автоматизация рутинных расчётов – не нужно считать вручную.

✅ Визуализация зон покрытия – сразу видно «слепые» зоны.

✅ Интеграция с AutoCAD – работа в привычной среде.

✅ Генерация отчётов – готовые таблицы для проекта.



Ограничения программы



Требовательность к ресурсам ПК – на больших проектах возможны подвисания.



Зависимость от точности модели – некорректная планировка даст ошибочные результаты.



Вывод



«Рубеж КАД» существенно ускоряет проектирование систем оповещения, особенно в жилых зданиях сложной конфигурации. Главное – корректно задавать исходные данные (фоновый шум, высоту установки) и проверять расчётные точки в критических зонах (спальни, детские комнаты).



Совет: Для сложных объектов всегда делайте проверочный расчёт в нескольких точках – это исключит ошибки при сдаче проекта.



11111111111111









Оптимизация расстановки оповещателей с помощью «Рубеж КАД»

Автоматизированный анализ звукового покрытия



Когда программа подсвечивает зоны красным цветом после автоматического расчета, это четко указывает на недостаточность звукового покрытия. В нашем случае установка одного речевого оповещателя SVE-0603 в межквартирном коридоре не обеспечивает требуемых 70 дБ в дальней точке квартиры.



Варианты решения проблемы:



Добавление второго оповещателя в прихожей квартиры



Использование более мощной модели



Оптимизация расположения существующих устройств



Практический пример корректировки проекта



После добавления второго оповещателя и повторного расчета программа показала:



Улучшение общего уровня звукового давления



Сохранение проблемных зон (подсвеченных красным)



Необходимость дальнейшей оптимизации



Параметры для регулировки:



Фоновый уровень шума (рекомендуется 50-70 дБ для жилых помещений)



Высота установки (стандартно 2,3-3 м)



Мощность оповещателя (полная/половинная/четверть)



Альтернативные решения



Для проектов, где невозможно добавить дополнительные устройства:



Использование направленных оповещателей



Применение потолочных моделей с увеличенной зоной покрытия



Комбинирование разных типов оборудования



Экспорт и документация результатов

Формирование отчетов



Программа позволяет экспортировать:



Полные расчеты в формате Word



Графические схемы распределения звука



Технические характеристики использованного оборудования



Содержание отчета:



Нормативные ссылки



Исходные данные



Расчетные формулы



Графические эпюры



Выводы и рекомендации



Работа с документацией производителя



На сайтах Sonar и Рубеж доступны:



DWG-файлы эпюр для каждого оповещателя



Технические спецификации



Рекомендации по установке



Особенности динамических блоков:



Автоматическая адаптация под заданный уровень шума



Визуализация зоны покрытия



Возможность интеграции в любые проекты



Практические рекомендации

Для пользователей «Рубеж КАД»



Всегда проверяйте несколько контрольных точек



Используйте автоматическое создание отчетов



Оптимизируйте проект на ранних этапах



Для работы в стандартном AutoCAD



Скачивайте готовые DWG-эпюры с сайтов производителей



Используйте динамические блоки для адаптации под условия проекта



Вручную проверяйте критические зоны



Важно: Все эпюры созданы на основе эмпирических данных и лабораторных испытаний, что гарантирует их точность.



Дополнительные возможности

Интеграция с другими системами



Программа позволяет:



Сопрягать расчеты с системами пожарной сигнализации



Учитывать акустические особенности материалов



Оптимизировать кабельные трассы



Перспективы развития



В ближайших обновлениях ожидается:



Улучшенная обработка больших проектов



Дополнительные шаблоны отчетов



Расширенная база оборудования



Заключение



Использование «Рубеж КАД» значительно упрощает процесс проектирования систем оповещения, обеспечивая:



Высокую точность расчетов



Соответствие нормативным требованиям



Экономию времени проектировщиков



Для получения оптимальных результатов рекомендуется:



Тщательно проверять исходные данные



Использовать все доступные инструменты оптимизации



Обязательно проводить контрольные расчеты в проблемных зонах



















Пожарная сигнализация в многоквартирных домах

Ясно, что жилье – не производственный объект. Требования к пожарной безопасности здесь иные, нежели в промышленности.

Да, квартиры тоже оборудуются системами ПС.

Для новостроек установка пожарных датчиков застройщиком давно стала обязательной. Многоэтажные дома, помимо квартир, имеют датчики в:

1. технических комнатах;
2. общих коридорах,
3. лестничных клетках;

Устройство управления сигнализацией обычно размещают в комнате консьержа.

Если такого помещения в доме нет, оборудование ПС можно установить в шкафу связи.

Главное условие – не должно быть доступа посторонним к соединительным шлейфам управляющего устройства с датчиками сигнализации.

Если жилой комплекс включает несколько многоэтажек, то от центрального прибора управления из диспетчерской до всех приборов ПС прокладываются коммутационные линии.

Кроме ПКП в состав оборудования может входить один либо несколько:

• устройств управления шлейфом;
• оборудования, управляющего противодымной защитой, противопожарными насосами.

Виды жилых строений

Все многоэтажки имеют свою классификацию. Делят их по разным критериям.

В первую очередь это высотность здания.

• малоэтажки до 3-х м;
• нормальная этажность, до 28 м;
• повышенная этажность, от 28 до 75 м;
• высотки, больше 75 м.

На самом деле, это разделение довольно условное.

Для построек высотой от 28-ми метров имеются отдельные требования ПБ.

Напротив, к некоторым категориям 3-этажных построек не предъявляется специальных требований.

Для многоэтажных строений характерна установка пожарной сигнализации нескольких типов:

1. адресно-опросная;
2. пороговая;
3. адресно-аналоговая.

Они отлично подходят для заселенных объектов, поскольку имеют высокую вероятность обнаружения пожара и низкий процент ложных срабатываний.

Адресно-опросная

Такая ПС периодически «опрашивает» пожарные детекторы с помощью управляющей панели.

Те, в свою очередь, «отвечают» ей в виде одного из четырех сигналов: отсутствие/норма/пожар/неисправность.

Пожарные шлейфы имеют кольцевую структуру.

К преимуществам можно отнести приемлемую стоимость, высокую информативность, жесткий контроль работоспособности.

К минусам – определение пожара с некоторым запозданием.

Пороговая

Система срабатывает при превышении порогового значения температуры воздуха в помещении.

Каждый пожарный извещатель имеет свой номер. При его сработке на дисплее ПКП отображается этот номер.

Пороговая система не нашла широкого применения в жилых и административных объектах,

поскольку имеет запоздалый отклик на возгорание, низкую информативность сигналов, отсутствие контроля работы самих извещателей.

Адресно-аналоговая

По сути, это усовершенствованная адресно-опросная ПС.

Контрольный прибор позволяет непрерывно опрашивать все извещатели и мгновенно реагировать на пожар.

Пульт управления собирает информацию (сигналы) от всех датчиков, анализирует ее и принимает решение о текущей обстановке в помещении.

К достоинствам отнесем непрерывный контроль, низкую стоимость монтажа, раннюю стадию выявления очагов огня.

К недостаткам – довольно дорогое оборудование.

Такую систему вполне можно использовать в многоквартирных домах.



Виды извещателей ПС

Все детекторы пожарной сигнализации мы с Вами можем поделить на два основных вида.

Проводные

Подключаются к прибору управления с помощью шлейфа ПС.

Могут ставиться в прихожей (передней) комнате жилья, мусоросборной камере, в домовом коридоре, шахте лифта, электрощитовом помещении, местах общего назначения.

Управление ведется с центрального пульта охраны, комнаты консьержа или диспетчерской.

Автономные

Таким датчикам шлейф не нужен.

Их монтируют в каждой квартире для определения очага пожара каждым из детекторов.

Их можно установить в спальне, детской комнате, гостиной, прихожей и т.п.

Для оптико-электронных детекторов дыма можно предусмотреть подачу звукового сигнала при обнаружении возгорания.

Эти два типа извещателей образуют две разные системы ПС.

В зависимости от назначения объекта целесообразно применять один или оба вида системы.

Нормативная база

Комплексы защиты от пожара для многоэтажек устанавливаются согласно ряду требований ПБ.

Эти требования содержатся в нормативных документах, среди которых мы выделим главные.

• ФЗ РФ № 123-ФЗ (технический регламент с изложением требований ПБ) от 22 июля 2008 года.
• – Одноквартирные жилые строения. СП 55.13330.2016
• – Жилые многоквартирные постройки. СП 54.13330.2011
• – Системы защиты от пожара. СП 5.13130.2009
• – Системы противопожарной защиты, эвакуации, дымоудаления и пр. СП 3.13130.2009
• – Комплексы защиты, электрооборудование. СП 6.13130.2013
• – Защита от шума. СП 51.13330.2011
• – Пожаробезопасность строений. СП 112.13330.2011
• ФЗ № 384-ФЗ от 30.12.2009 – тех. регламент о безопасности сооружений.

Названные Своды Правил описывают нормативы для оборудования, систем оповещения, пожаротушения, пожарной безопасности и т.п. Старайтесь всегда ориентироваться на них при проектировании систем ПС для многоэтажных домов.

Датчики в квартиру

Какие и сколько пожарных детекторов нам надо поставить в квартиру?

Давайте заглянем в названный выше СП 5.13130.2009, описывающий системы ПБ.

В Приложении А у Таблицы А.1 есть Примечание № 2.

В нем говорится, что датчики монтируются в передней комнате и служат для открытия клапанов дымоудаления и включения воздушного подпора.

Также строения высотой более 3-х этажей оснащаются дымовыми оптико-электронными детекторами. Разберемся сначала с прихожей.

1. По п. 6.2 Таблицы А.1 все высотные постройки более 28-ми метров обязательно оснащаются системой ПС.
2. Пункт 14.5 утверждает, что запускать противодымную вентиляцию рекомендовано при срабатывании минимум двух газовых или дымовых детекторов.
3. Расстояния между датчиками определяются по Таблице 13.3.
4. Количество детекторов в прихожей зависит от схемы пуска противопожарных установок по пп. 14.1, 14.2, 14.3.

В документах по проектированию АПС часто указывается архитектура шлейфов.

• Неадресные системы – отдельный шлейф для каждой квартиры.
• Адресные системы – ответвления луча от кольцевой связи из коридора.

Такая организация предусматривается, чтобы в случае выхода из строя датчиков, например, в одной квартире, независимо от того ПС оставалась работоспособной.

Для жилых комнат установлены другие правила монтажа извещателей.

1. Здания высотностью от 3-х этажей и выше оборудуются автономными датчиками дыма.
2. Размещаются детекторы согласно разделу 13.11 СП 5.
3. По п. 13.11.1, оптико-электронные детекторы ставим по одному в каждой комнате в том случае, если площадь охвата одного пожарного датчика не меньше площади охраняемой комнаты.

Из названных положений Свода Правил видно, что в прихожую надо ставить датчики тепла, газовые или дымовые извещатели, подключенные к общей линии ПС, а в жилом помещении – автономные датчики.

Но что если у нас квартира-студия?

Если Ваше жилье представляет собой и жилую комнату и кухню и прихожую, то это жилье может рассматриваться так.

• Вся площадь квартиры определяется как передняя комната (прихожая).
• Площадь жилья определяется как жилая комната.

Иначе, в одно помещение квартиры-студии Вам надо устанавливать пожарные датчики обоих видов для контроля ими всей площади жилья.

Требования к ПС для многоэтажки

Теперь давайте разберем вопрос выбора типа извещателей для всего многоэтажного дома.

Посмотрим на требования ПБ к системам сигнализации. Их нам показывает 54.13330.2011.

Обратим внимание на следующие пункты:

• п. 4. Проект постройки должен иметь инструкцию по использованию квартир, других помещений дома. А эта инструкция должна обязательно приводить порядок ТО и содержания противопожарных систем и план эвакуации в случае пожара.
• п.6. В жилых строениях предусматриваются системы ПС, управления эвакуацией и оповещения, защиты от пожара, средства спасения и другие комплексы, описываемые проектом.
• п. 2.8. При общей жилой площади одного этажа больше 500-та м2 и одном выходе для эвакуации система ПС должна быть адресной.
• п. 3.3. Дымовые пожарные детекторы устанавливаются в комнате консьержа, камерах сбора мусора и в общих домовых коридорах. Пороговая температура срабатывания тепловых датчиков, которые ставятся в прихожих у зданий этажностью больше 28 метров, должна быть не больше 54 °С. Все жилые комнаты, исключая мокрые помещения (сауны, санузлы и т.п.), оборудуются автономными датчиками дыма, согласно документу НПБ 66-97.

Отсюда заключаем, что в многоэтажных домах надо устанавливать адресную пожарную сигнализацию.

В прихожую мы ставим тепловые, дымовые или газовые детекторы, подключенные к общей цепи ПС, а в жилые комнаты – автономные датчики.

Когда мешают пожарные датчики

Очень многим жильцам мешают пожарные извещатели в квартиры.

Кому-то не нравится внешний вид, кто-то просто придумал другое место детектору.

Спешим разочаровать таких жильцов.

Удаление проводных или автономных извещателей – это нарушение норм ПБ, и оно карается штрафными санкциями, т.к.:

• проводные детекторы – часть системы общедомовой ПС;
• автономные извещатели – общее имущество собственников жилого здания.

А вот переместить датчик можно. Но только автономный, в жилой комнате. Если на это есть причины.

К примеру, он помешал монтажу осветительных приборов, требуется его замена, или в квартире просто затеян ремонт.

Что запомнить

Уважаемые читатель, отметим для себя ключевые моменты нашего обзора системы автоматической пожарной сигнализации для многоквартирного дома.

1. Дома этажностью от 28-ми метров и выше оборудуются пожарной сигнализацией.
2. В прихожей устанавливаются проводные датчики, в жилых комнатах – автономные.
3. Температура срабатывания проводных тепловых сенсоров не выше 54 °С.
4. Противодымная вентиляция запускается минимум от двух дымовых или газовых извещателей.
5. Количество устанавливаемых детекторов, расстояние между ними и другие правила монтажа регулируются СП 5.13130.2009.

Следуйте предложенным советам, ориентируйтесь на приведенный в статье перечень нормативных документов, чтобы не ошибиться при оснащении многоэтажных домов системами ПС.

До встречи в следующей статье!
