Огнестойкая кабельная проходка

date29.11.2019
Огнестойкая кабельная проходка
картинка

Здравствуйте, уважаемые читатели.

Сегодня хотел бы поговорить с вами о том, что собой представляет огнестойкая кабельная проходка.

Где используется этот элемент, чем заделывают проходку

и по каким критериям проводятся испытания заделочных материалов.

Подробно разберем эти и прочие вопросы.

Огнестойкая кабельная проходка

Во-первых, что такое кабельные проходки.

Согласно п. 3.1 ГОСТа Р 53310-2009, это отдельная конструкция либо цельное изделие,

используемое для защиты кабелей, проложенных через перегородки, стены,

потолочные перекрытия или другие ограждающие элементы,

и защищающее прочие помещения от пожара в продолжение определенного времени.

Огнестойкая кабельная проходка Они могут состоять из закладных элементов, кабелей, заделочных материалов, а также сборных компонентов.

Пункт 7 ст. 82 техрегламента 123-ФЗ говорит нам, что проходки кабельные предусматриваются

в зонах прокладки кабель-каналов через стройконструкции с заданным предельным значением огнестойкости.

При этом огнестойкость проходки, согласно п. 4.1 ГОСТ Р 53310-2009, не может быть меньше значения этого показателя у несущей конструкции.

Это вполне логично.

Чтобы остаться целой, проходка должна выдерживать высокие температуры,

даже при длительном воздействии открытого огня на саму конструкцию.

Огнестойкая кабельная проходка

По сути, кабельная проходка это компонент, препятствующий распространению огня в стратегически важных местах сооружения.

Ее еще называют узлом пересечения стройконструкций.

Огнестойкая кабельная проходка

Нормативная часть

Узнаем, друзья, какими нормативами регламентируется проектирование,

монтаж и испытания противопожарных кабельных проходок,

какие требования предъявляют нормативы к таким изделиям.

Основная нормативно-правовая документация.

  • Техрегламент № 123-ФЗ от 22.07.2008.
  • ГОСТ Р 53310-2009 о проходках, вводных линиях, требованиях ПБ к ним и способах проверки на огнестойкость.
  • ГОСТ 30247.0-94 об испытании стройконструкций на огнепрочность.
  • ГОСТ 30247.1-94 об испытании ограждающих и несущих стройконструкций.
  • СП 2.13130.2012 о необходимой огнеупорности защищаемых строений.
  • СП 76.13330.2016 об электротехнических приборах.
  • ПУЭ 7 о правилах устройства электроустановок.

Предельное значение огнестойкости узлов пересечения мы с вами должны определять согласно ГОСТам 30247, Р 53310, Р 53306, Р 53299.

Огнестойкая кабельная проходка А вот противопожарные пены как материал для заделки узла пересечения обычно проходят испытания по ГОСТам 30244-94, 30247.1-94, 12.1.044-89, 30402-96.

Этими нормативами определяются свойства пожароопасности веществ.

К самим огнестойким кабельным проходкам нормативом ГОСТ Р 53310-2009 предъявляются такие требования.

  1. Высокий показатель огнестойкости (негорючесть материала изделия).
  2. Возможность уложить новый или заменить старый кабель в уже смонтированном узле пересечения.
  3. Минимальное значение снижения тока нагрузки силовых кабелей в самой проходке – от 0,98.

Огнестойкая кабельная проходка

Принцип действия

Все знают, как работает эта конструкция вкупе с терморасширяющейся защитой?

Думается, что большинство из нас – да.

Однако, если кто-то не знаком с принципом работы узлов пересечения стройконструкций с такой огнезащитой, поясним этот принцип.

Огнестойкая кабельная проходкаТакие кабельные проходки заграждают огонь за счет способности

огнезащитного компонента в десятки раз увеличиваться под воздействием высокой температуры.

Начался пожар.

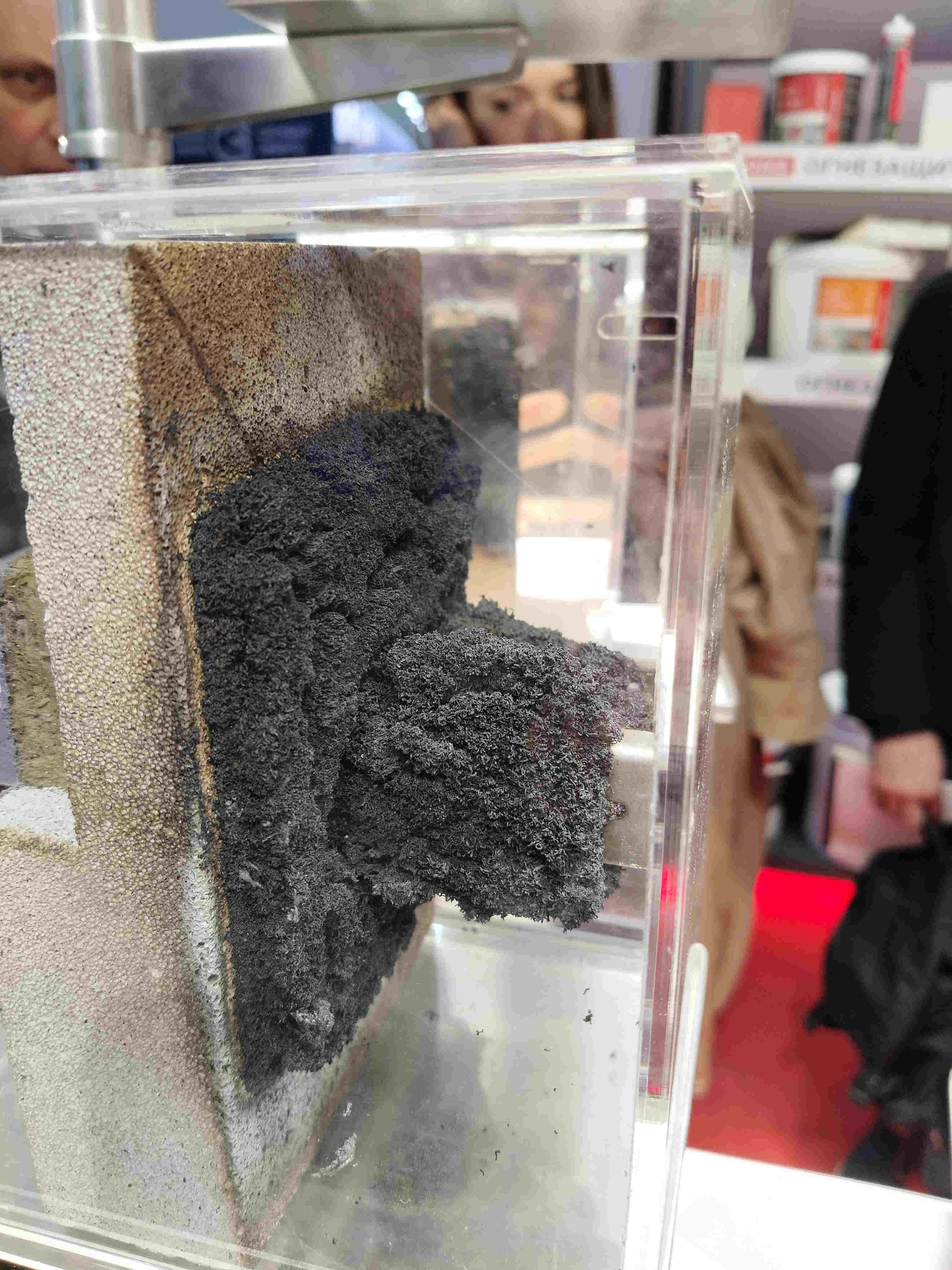

Под высокой температурой (примерно 150°С) огнезащита кабельных проходок трехмерно расширяется в размерах.

А огнеупорный материал полностью заполняет весь узел пересечения. При этом он негорючий.

Огнестойкая кабельная проходка Поэтому и огонь по кабель-каналу, например, через перекрытие распространяться дальше не будет.

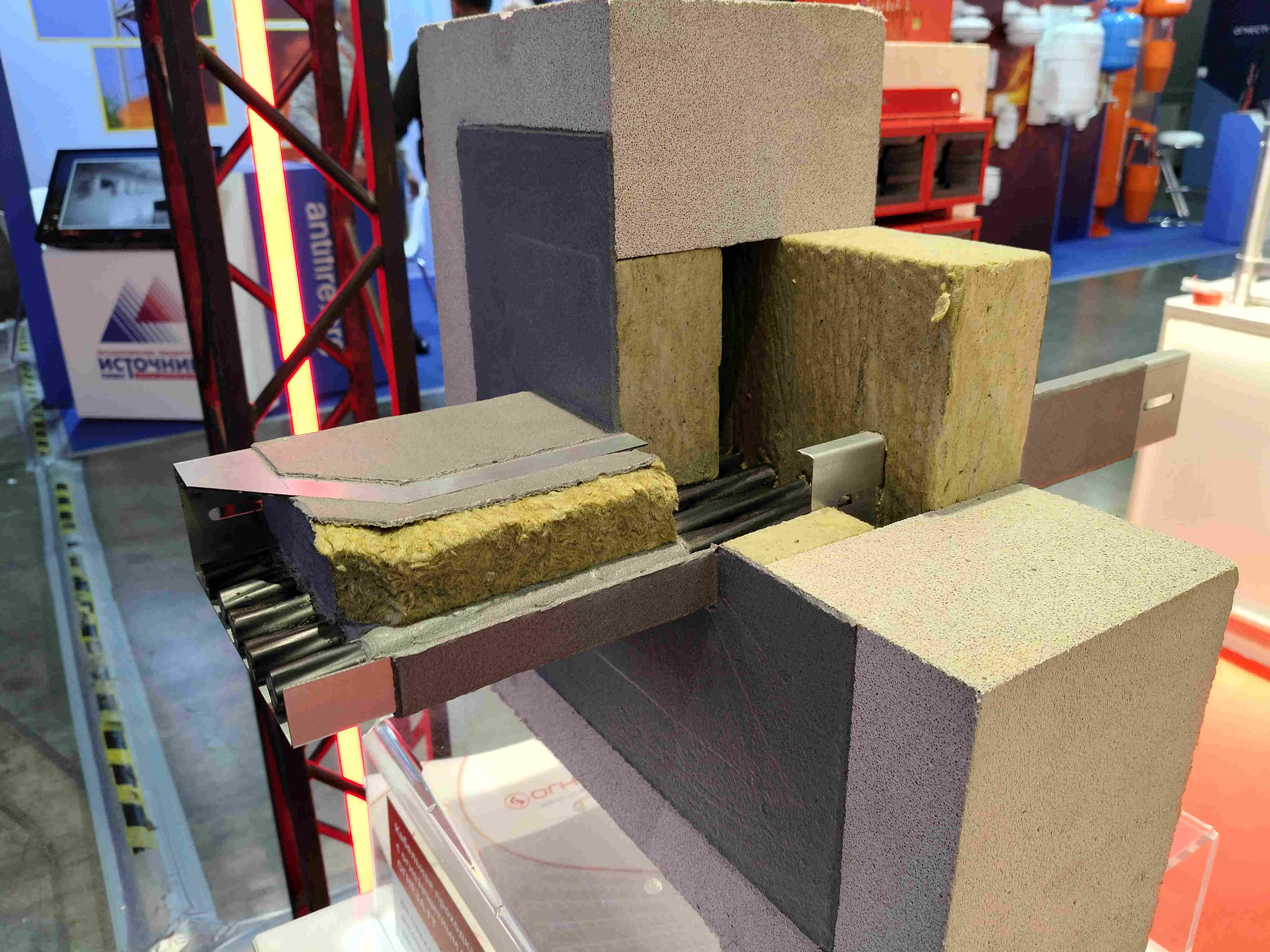

Как огнеупорный компонент может использоваться минеральная вата.

Время расширения материала не превышает 5-ти минут. Коэффициент вспучивания в процентном отношении – от 900 %.

Используется противопожарная кабельная проходка для одного кабеля или целого витка.

Узлы пересечения хорошо монтировать через стены толщиной от 150 мм и перекрытия с размерами от 200 мм.

Огнестойкая кабельная проходка

Где мы их используем

Проходку можно располагать вертикально либо горизонтально.

Вы можете применять их на взрывоопасных и пожароопасных объектах всех классов.

Такими объектами могут быть следующие строения.

  • Промышленные предприятия, перерабатывающие заводы.
  • Складские и логистические помещения.
  • Офисные, административные здания.
  • Сооружения газовой отрасли.
  • Военные стратегические объекты.
  • Атомные электростанции.
  • Предприятия нефтегазовой промышленности.
  • Транспортные цеха.

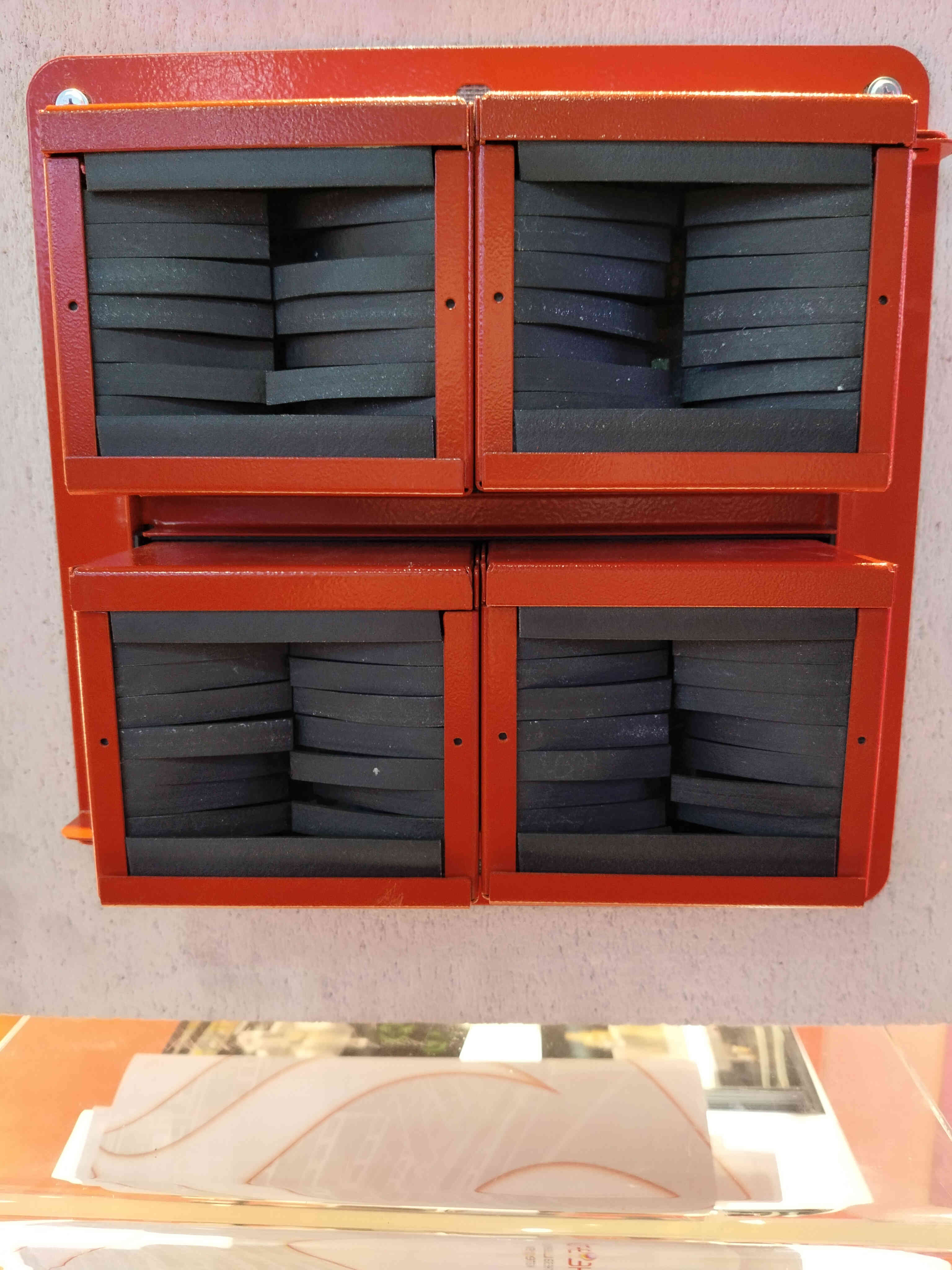

Во многих отраслях в качестве универсальной кабельной проходки

используется модульная металлическая кассета определенного размера,

вмонтированная, например, в бетонную стену.

Огнестойкая кабельная проходка

Какие они бывают

Наше целое или конструкционное изделие классифицируется по нескольким категориям.

Кабельные проходки через стены, потолочные перекрытия,

другие стройконструкции с огнезащитой бывают следующих видов.

Огнестойкая кабельная проходка

  • Закладные проходки: трубы, огнеупорные вводы, коробы, блоки, лотки.
  • Заделочные материалы: огнестойкая пена, специальная мастика, уплотнители.
  • Конструкционные, сборные компоненты: манжеты, плиты, огнезащитные пеноблоки, перегородки, огнеупорные подушки.
  • Гофра, обмотки.

Огнестойкая кабельная проходка

Огнестойкость проходок

Предельное значение огнеупорности – это главный критерий эффективности всякой проходки.

Это значение определяется результатами испытаний и подтверждается сертификатом соответствия требованиям ПБ, согласно Техрегламенту 123-ФЗ.

Показатель предела обозначается буквой нормируемого предельного состояния и цифрой.

Огнестойкая кабельная проходка Он показывает время, за которое достигается это состояние в минутах.

А предельных состояний всего три.

  • Insulation (I) – утрата теплоизолирующих свойств изделия.
  • Integrity (E) – нарушение целостности самой проходки.
  • Temperature (T) – нагрев проходки до пиковой температуры в ее необогреваемой зоне.

Так, герметичные кабельные проходки обязательно имеют высокую степень огнестойкости, например, IET 120.

Она обязательно больше, чем у стройконструкции.

Огнестойкая кабельная проходка

Чем заделывать проходку

Ведь наше изделие должно иметь высокую огнестойкость и выдерживать нагрев в продолжение длительного времени.

Поэтому ей тоже требуется защита.

Ясно, что здесь нужен огнеупорный материал.

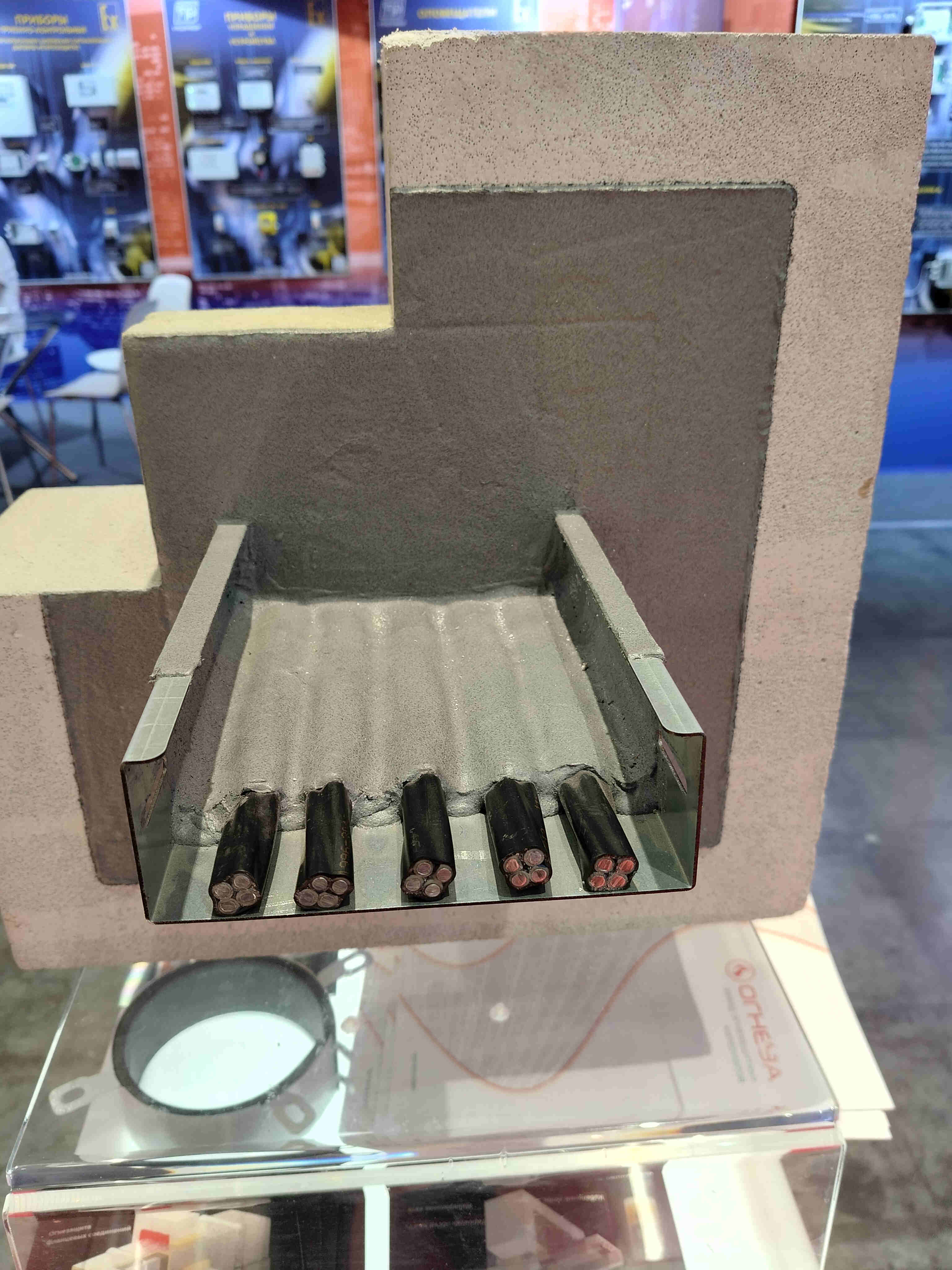

Огнестойкая кабельная проходкаКак правило, используют специальную мастику – герметизирующий материал.

Противопожарная мастика для заделки трубчатых кабельных проходок способна противостоять высокой температуре в течение 90 минут, по ГОСТ Р 53310-2009.

Ей можно заделывать вертикальные/горизонтальные проходки трубчатого типа.

Огнестойкая кабельная проходка Диаметр сечения до 100 мм.

Этот материал позволит легко менять поврежденные кабели или прокладывать новые,

не разрушая всю проходку.

Это также обеспечивает выполнения требования нашего ГОСТа.

Для заполнения узла пересечения мастикой используют сухой способ монтажа.

Выпускаются мастики и для уплотнения проходок коробчатого сечения, с размером 100×100 мм.

Стоит такой материал недорого – розничная цена примерно 300 руб. за 1 кг.

Огнестойкая кабельная проходкаГерметизация кабельных проходок, друзья, тоже имеет свои тонкости.

Например, многие из экономических соображений пытаются применять для заделки огнестойкую противопожарную пену.

Дело, конечно, хорошее.

Ведь все пены, как мы сказали, проходят испытания по ГОСТам.

Вот только почему-то огнезащитную пену не испытывают по главному ГОСТу – 53310.

Почему же...? Дело здесь в технических свойствах пены.

Огнестойкая кабельная проходкаОна, как любая другая пена, также горит. Вернее, горит ее основа.

Делают ее огнезащитной лишь специальные пламегасящие и антипиреновые добавки.

А основа – пенополиурентан. Он также спокойно горит.

Вдобавок этот материал разрушается от ультрафиолета.

В качестве защитного средства он обрабатывается герметиком.

Огнестойкая кабельная проходкаНо самый большой недостаток пены в другом.

Если горит кабель, то она выплавляется в этом месте, создавая отверстие.

Через это выплавленное отверстие в другие помещения и проникает пламя.

Кроме того, результаты проверок подтверждают, что без дополнительных защитных средств пена не дает нужный предел огнестойкости.

А сертифицировать продукт по ГОСТу 53310 без применения защитных средств не целесообразно по экономическим мотивам.

К тому же, все эти защитные мероприятия увеличивают стоимость изделия и трудоемкость монтажа в несколько раз.

Поэтому мы твердо говорим, что противопожарная пена для заделки кабельных проходок не отвечает требованиям нормативов.

Поэтому рекомендуем ее не применять.

Огнестойкая кабельная проходка

Особенности монтажа

Эти особенности связаны с материалом строительной конструкции.

  1. При прокладке кабелей в бетонных монолитных сооружениях огнезащитные проходки закладываются в опалубку, а потом заливаются бетоном.
  2. В случае блочно-монолитного здания узлы пересечения уже заложены в блоки заводом-производителем.
  3. Если у нас кирпичный дом, все кабели расположены в штробах. А в монолитном доме под проходки высверливаются отверстия с индивидуальным диаметром.
  4. При строительстве здания проходки делают из огнезащитных подушек.

Исходя из этого, монтаж кабельных проходок не будет одинаковым для каждого здания.

Он всегда выполняется в индивидуальном порядке.

Огнестойкая кабельная проходкаЕще один нюанс монтажа огнестойкого узла пересечения связан с кабельными трассами противопожарной автоматики.

Он состоит в том, что необходимость монтажа проходки в этом случае не обоснована.

И при желании с Вас никто за это не спросит. По крайней мере, не должен спрашивать.

Дело в том, что по ГОСТ 31565-2012 в системах ПА уже применяются огнестойкие кабели и провода, остающиеся работоспособными при пожаре в течение 180-ти минут.

А кабельные проходки работают в среднем 10-30 минут. Дальше, думаю, понятно.

Огнестойкая кабельная проходка Самовспучивающаяся противопожарная проходка здесь просто бессмысленна, так как она не играет никакой роли.

Разве только ради сертификата, который можно показать инспектору.

Но зачем столько хлопот, когда сгодится та же противопожарная пена.

Да, в этом случае она вполне подойдет.

И она тоже имеет сертификат пожарной безопасности. А обходится в разы дешевле.

Но тут, как говорится, решайте сами.Огнестойкая кабельная проходка

Что запомнить

Подведем итог, уважаемый читатель, нашего с Вами исследования огнеупорных кабельных проходок.

  • Эти изделия нужны, чтобы помешать проникновению огня между помещениями вдоль кабельных линий.
  • Их используют на АЭС, промышленных предприятиях, военных объектах и прочих отраслях.
  • Показатель огнестойкости у проходки всегда выше, чем у защищаемой стройконструкции.
  • Главные нормативы, которыми руководствуемся: ФЗ № 123-ФЗ и ГОСТ Р 53310-2009.
  • На важных объектах рекомендуем использовать проходки с терморасширяющейся мастикой.
  • Для заделки кабельных проходок не применяйте огнезащитную пену.
  • В кабель-каналах противопожарной автоматики допускается применение сертифицированной монтажной пены.

Завершая обзор, дорогие читатели, хотелось бы пожелать вам успеха в профессиональном деле.

До встречи в следующей статье!
